Betriebsanleitung SIPLACE 80S-20/F4 1 Einleitung Softwareversion SR.406.xx Ausgabe 02/2000 DE 1.5 Maschinenbeschreibung 33 1.5.3 Funktionsbeschreibung SIPLACE 80F 4 Abb. 1.5 - 2 Funktionsbeschreibung des Bestückautomaten…
1 Einleitung Betriebsanleitung SIPLACE 80S-20/F4
1.5 Maschinenbeschreibung Softwareversion SR.406.xx Ausgabe 02/2000 DE
32
1.5.2 Technische Daten - Maschinenübersicht SIPLACE 80S-20
1
Verfahren Collect&Place
Bauelementespektrum
Visionmodul von 0603 bis 18,7mm x 18,7mm
Max. Bestückleistung
12-Segment-Revolverkopf 20.000 BE/h
12-Segment-Revolverkopf
Winkelgenauigkeit
Bestückgenauigkeit
± 0,525°/ 3 σ, ± 0,70°/ 4 σ, ± 1,05°/ 6 σ
± 67,5µm / 3 σ, 90µm / 4 σ, 135µm / 6 σ
Leiterplattenformat 50mm x 50mm bis 460mm x 460mm
(optional 460mm x 508mm, 18" x 20")
Bereitstellungskapazität 40 Stellplätze für Zuführmodule
Bauelemente-Bereitstellung
Zuführmodultypen
Wechseltisch
Gurte, Stangenmagazine, Bulk-Cases
Betriebssystem Microsoft Windows NT / RMOS
Verknüpfung Inline oder Stand alone
Platzbedarf 4 m² / Modul
Betriebsanleitung SIPLACE 80S-20/F4 1 Einleitung
Softwareversion SR.406.xx Ausgabe 02/2000 DE 1.5 Maschinenbeschreibung
33
1.5.3 Funktionsbeschreibung SIPLACE 80F
4

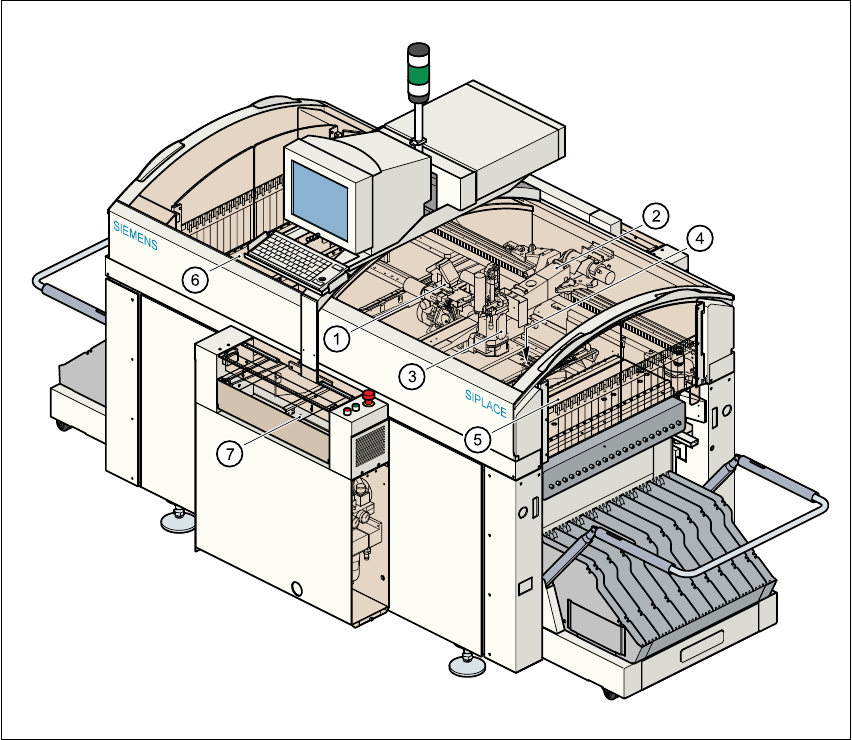

Abb. 1.5 - 2 Funktionsbeschreibung des Bestückautomaten F
4
(1) 12-Segment-Revolverkopf mit BE-Visionmodul
(2) Portal mit LP-Visionmodul
(3) Pick&Place-Kopf
(4) Fine-Pitch-Visionmodul für den Pick&Place-Kopf
(5) Stationäre BE-Bereitstellung (Stellplatz 1)
(6) Stationäre BE-Bereitstellung (Stellplatz 3)
(7) Leiterplattentransport (Option Doppeltransport)
1
1 Einleitung Betriebsanleitung SIPLACE 80S-20/F4
1.5 Maschinenbeschreibung Softwareversion SR.406.xx Ausgabe 02/2000 DE
34
Der Bestückautomat F
4
ist ein Hochleistungsbestücksystem mit einem Portalachssystem. An die-
sem Portal sitzen 1
– ein Leiterplatten-Visionmodul,
– ein sternförmiger 12-Segment-Revolverkopf und
– ein Pick&Place-Kopf.
Mit dem 12-Segment-Revolverkopf lässt sich die Bestückleistung erhöhen, wenn der Anteil von
IC am Bestückprozess sehr hoch ist. 1
Der Pick&Place-Kopf ist besonders für das Bestücken hochpoliger Fine-Pitch-Bauelemente ge-
eignet. Neben dem Visionmodul für die Leiterplatten-Zentrierung verfügt der F
4
-Automat über BE-
Visionmodule für den Revolverkopf und den Pick&Place-Kopf. 1
Optional können ein Koplanaritäts-Lasermodul und ein Flip-Chip-Visionmodul nachgerüstet wer-
den. 1
Zur Bauelementebereitstellung kann ein Waffle-Pack-Wechsler eingesetzt werden. 1
Die Bestückköpfe holen Bauelemente (BE) von stationären Zuführmodulen ab und bestücken da-
mit die im Leiterplattentransport geklemmten Leiterplatten. 1
Das Maschinenkonzept des Bestückautomaten 1
– mit seinen stationären Zuführmodulen,
– mit Leiterplatten, die während der Bestückung ruhen
– und seinen positionierbaren Bestückköpfen
hat eine Reihe entscheidender Vorteile: 1
– So lässt sich beispielsweise die Pipettenkonfiguration aufgrund des flexiblen 12-Segment-Re-
volverkopfes in Kombination mit dem automatischen Pipettenwechsler kurzfristig und automa-
tisch zur Aufnahme unterschiedlicher Bauelementegrößen anpassen. Darüber hinaus können
Sie die Verfahrwege und die Bestückreihenfolge optimieren.
– Mit stationären Zuführmodulen lassen sich auch sehr kleine Bauelemente sicher abholen.
– Ein Verrutschen der Bauelemente auf der Leiterplatte während der Bestückung - wie dies oft
bei bewegten Leiterplatten der Fall ist - ist ausgeschlossen, da die Leiterplatte während der
Bestückung ruht.
– Darüber hinaus sorgen ausgeklügelte optische Zentriersysteme (Visionsysteme) für Bauele-
mente und Leiterplatten für eine hohe Positioniergenauigkeit der Bauelemente.
– Das Nachfüllen von Bauelementen und das Anspleißen der Gurte lässt sich ohne Maschinen-
stillstandszeiten durchführen.
– Vorgerüstete BE-Wechseltische ermöglichen es, den Automaten ohne lange Maschinenstill-
standszeiten umzurüsten.
