1 Einleitung Betriebsanleitung SIPLACE 80S-20/F4 1.5 Maschinenbeschreibung Softwareversion SR.406.xx Ausgabe 02/2000 D E 34 Der Bestü ckautomat F 4 ist ein Hochleis tungsbes tücksystem mi t einem Portalac hssystem . An d…
Betriebsanleitung SIPLACE 80S-20/F4 1 Einleitung
Softwareversion SR.406.xx Ausgabe 02/2000 DE 1.5 Maschinenbeschreibung
33
1.5.3 Funktionsbeschreibung SIPLACE 80F
4
Abb. 1.5 - 2 Funktionsbeschreibung des Bestückautomaten F
4
(1) 12-Segment-Revolverkopf mit BE-Visionmodul
(2) Portal mit LP-Visionmodul
(3) Pick&Place-Kopf
(4) Fine-Pitch-Visionmodul für den Pick&Place-Kopf
(5) Stationäre BE-Bereitstellung (Stellplatz 1)
(6) Stationäre BE-Bereitstellung (Stellplatz 3)
(7) Leiterplattentransport (Option Doppeltransport)
1
1 Einleitung Betriebsanleitung SIPLACE 80S-20/F4
1.5 Maschinenbeschreibung Softwareversion SR.406.xx Ausgabe 02/2000 DE
34
Der Bestückautomat F
4
ist ein Hochleistungsbestücksystem mit einem Portalachssystem. An die-
sem Portal sitzen 1
– ein Leiterplatten-Visionmodul,
– ein sternförmiger 12-Segment-Revolverkopf und
– ein Pick&Place-Kopf.
Mit dem 12-Segment-Revolverkopf lässt sich die Bestückleistung erhöhen, wenn der Anteil von
IC am Bestückprozess sehr hoch ist. 1
Der Pick&Place-Kopf ist besonders für das Bestücken hochpoliger Fine-Pitch-Bauelemente ge-
eignet. Neben dem Visionmodul für die Leiterplatten-Zentrierung verfügt der F
4
-Automat über BE-
Visionmodule für den Revolverkopf und den Pick&Place-Kopf. 1
Optional können ein Koplanaritäts-Lasermodul und ein Flip-Chip-Visionmodul nachgerüstet wer-
den. 1
Zur Bauelementebereitstellung kann ein Waffle-Pack-Wechsler eingesetzt werden. 1
Die Bestückköpfe holen Bauelemente (BE) von stationären Zuführmodulen ab und bestücken da-
mit die im Leiterplattentransport geklemmten Leiterplatten. 1
Das Maschinenkonzept des Bestückautomaten 1
– mit seinen stationären Zuführmodulen,
– mit Leiterplatten, die während der Bestückung ruhen
– und seinen positionierbaren Bestückköpfen
hat eine Reihe entscheidender Vorteile: 1
– So lässt sich beispielsweise die Pipettenkonfiguration aufgrund des flexiblen 12-Segment-Re-
volverkopfes in Kombination mit dem automatischen Pipettenwechsler kurzfristig und automa-
tisch zur Aufnahme unterschiedlicher Bauelementegrößen anpassen. Darüber hinaus können
Sie die Verfahrwege und die Bestückreihenfolge optimieren.
– Mit stationären Zuführmodulen lassen sich auch sehr kleine Bauelemente sicher abholen.
– Ein Verrutschen der Bauelemente auf der Leiterplatte während der Bestückung - wie dies oft
bei bewegten Leiterplatten der Fall ist - ist ausgeschlossen, da die Leiterplatte während der
Bestückung ruht.
– Darüber hinaus sorgen ausgeklügelte optische Zentriersysteme (Visionsysteme) für Bauele-
mente und Leiterplatten für eine hohe Positioniergenauigkeit der Bauelemente.
– Das Nachfüllen von Bauelementen und das Anspleißen der Gurte lässt sich ohne Maschinen-
stillstandszeiten durchführen.
– Vorgerüstete BE-Wechseltische ermöglichen es, den Automaten ohne lange Maschinenstill-
standszeiten umzurüsten.
Betriebsanleitung SIPLACE 80S-20/F4 1 Einleitung
Softwareversion SR.406.xx Ausgabe 02/2000 DE 1.5 Maschinenbeschreibung
35
1.5.4 Gesamtansicht SIPLACE 80F
4
mit Waffle-Pack-Wechsler
1

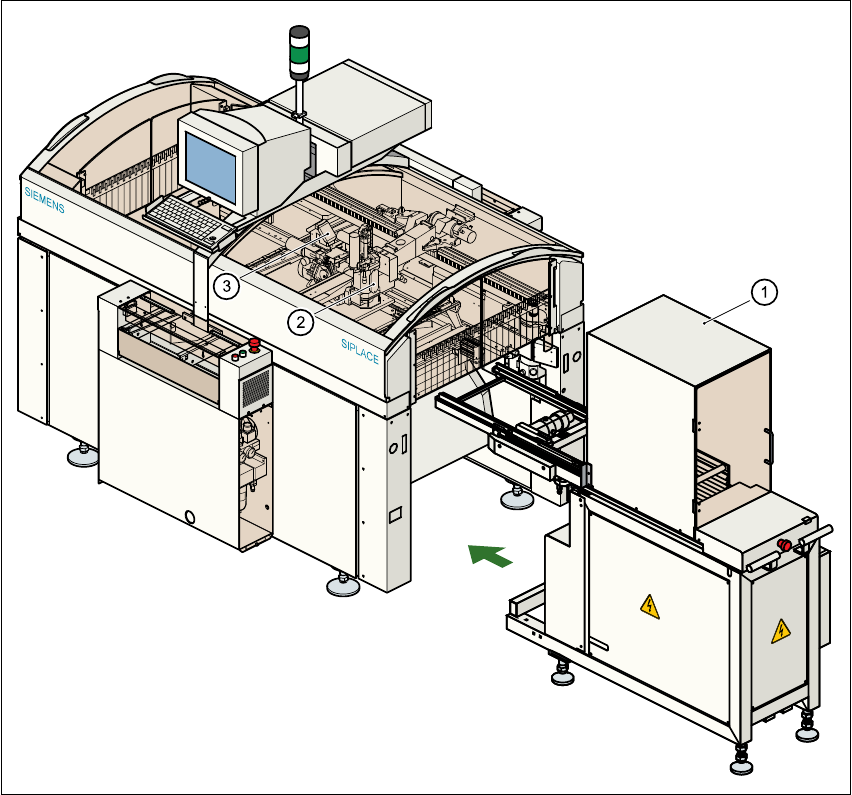

Abb. 1.5 - 3 Gesamtansicht F
4
mit Waffle-Pack-Wechsler
(1) Waffle-Pack-Wechsler
(2) Pick&Place-Kopf
(3) 12-Segment-Revolverkopf
