Betriebsanleitung SIPLA CE 80S-20/F4 8 Fehlerinfo und Diagnose Softwareversion SR.406.xx Ausgabe 02/2000 DE 8.2 Fehlerinformationen abrufen 389 8.2.2 I nformation en zu einem ausgewä hlten Fehl er anze igen Å Klic ken Si…
8 Fehlerinfo und Diagnose Betriebsanleitung SIPLACE 80S-20/F4
8.2 Fehlerinformationen abrufen Softwareversion SR.406.xx Ausgabe 02/2000 DE
388

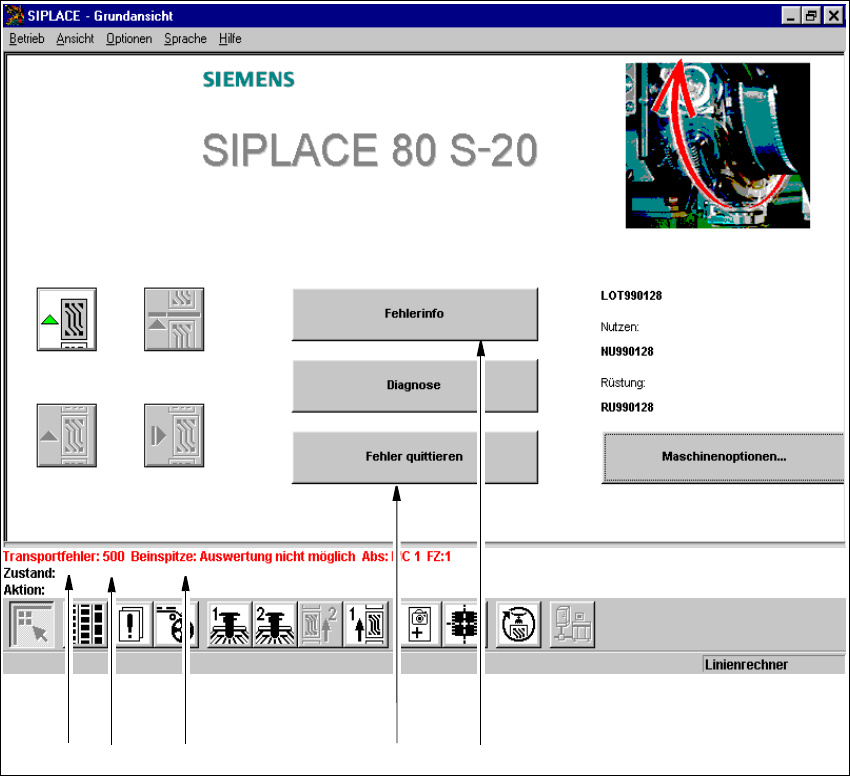

Abb. 8.2 - 1 Grundansicht mit Fehlermeldung
Legende zu Abb. 8.2 - 1
(1) Fehlerart (Spur-, Maschinen-, Transportfehler oder Allg. Fehler)
(2) Fehlernummer (dem Fehler zugeordnete Fehlernummer)
(3) Fehlermeldung (Kurzinformation zum Fehler)
(4) Schaltfläche "Fehler quittieren" (zum Bestätigen des Fehlers nach der Fehlerbehebung)
(5) Schaltfläche "Fehlerinfo" (für den Aufruf der Hilfe zum aktuellen Fehler)
8.2.1 Informationen zum aktuellen Fehler anzeigen
Å Klicken Sie in der Grundansicht die Schaltfläche Fehlerinfo an.
Das Hauptfenster des Hilfesystems mit den Fehlerinformationen zum aktuellen Fehler wird
geöffnet (siehe Beispiel in Abb. 8.2 - 3).
12 3 4 5
Betriebsanleitung SIPLACE 80S-20/F4 8 Fehlerinfo und Diagnose
Softwareversion SR.406.xx Ausgabe 02/2000 DE 8.2 Fehlerinformationen abrufen
389
8.2.2 Informationen zu einem ausgewählten Fehler anzeigen
Å Klicken Sie in der Symbolleiste der Grundansicht das Symbol an.
Die Bedienoberfläche wird auf die Fehleranzeige der zuletzt eingestellten Fehlerart umgeschal-
tet. Im Anzeigebereich werden alle aufgetretenen Fehler der aktuellen Fehlerart auf-
gelistet.
Å Schalten Sie ggf. mit Hilfe des entsprechenden Symbols in der Symbolleiste die Ansicht auf
die gewünschte Fehlerart um (siehe Kap. 4, Abschnitt 4.2).
Der Anzeigebereich wird auf die gewählte Fehlerart umgeschaltet (siehe Beispiel in Abb. 8.2 - 2).

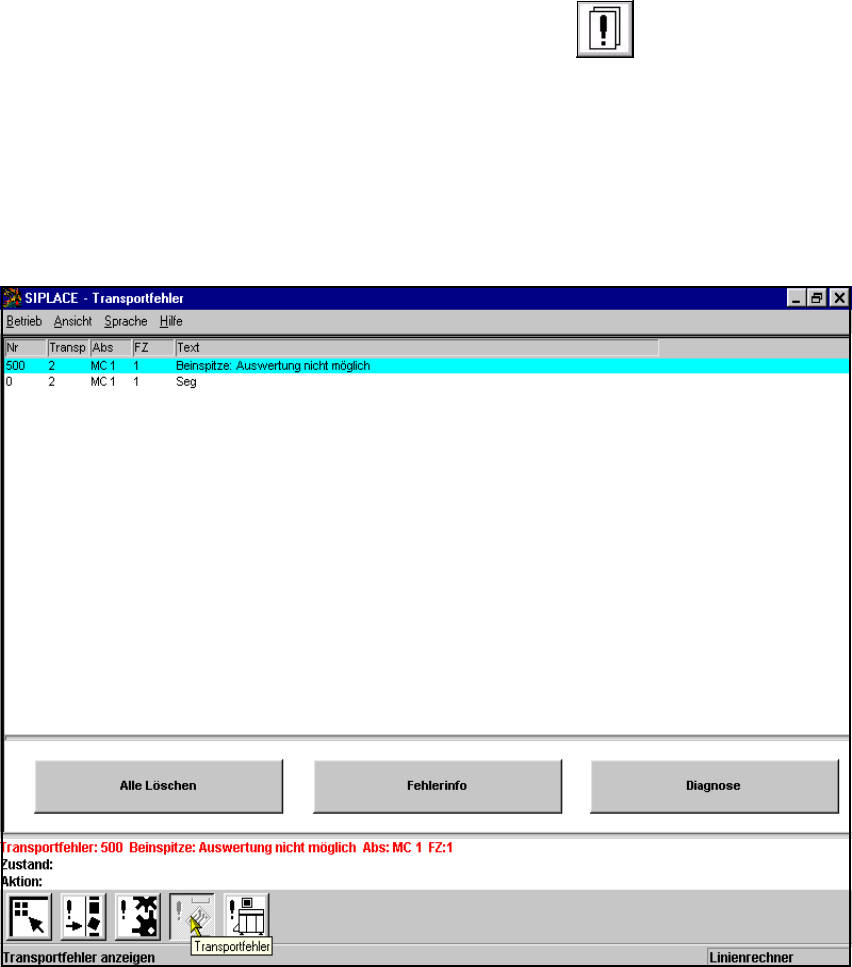

Abb. 8.2 - 2 Beispiel: Fehlerart "Transportfehler"
Å Wählen Sie in der Fehlertabelle den Eintrag für den Fehler aus, über den Sie Informationen
erhalten möchten. In der Tabelle ist die ausgewählte Zeile hellblau markiert. Die Schaltfläche
"Fehlerinfo" ist jetzt aktiv.
Å Klicken Sie die Schaltfläche Fehlerinfo an.
Das Hauptfenster des Hilfesystems mit den Fehlerinformationen zum aktuell gewählten
Fehler wird geöffnet (siehe Abb. 8.2 - 3).
8 Fehlerinfo und Diagnose Betriebsanleitung SIPLACE 80S-20/F4
8.2 Fehlerinformationen abrufen Softwareversion SR.406.xx Ausgabe 02/2000 DE
390

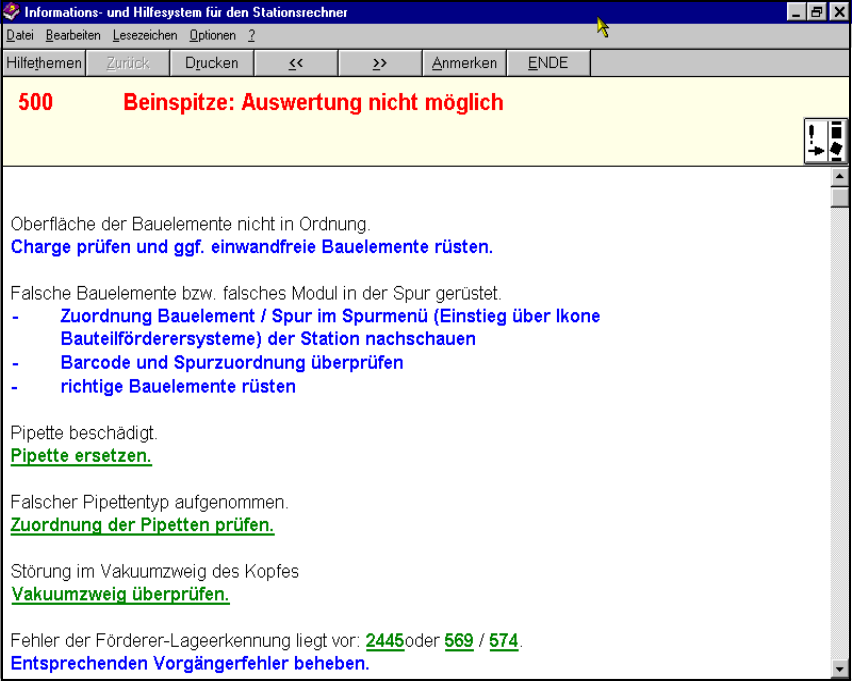

Abb. 8.2 - 3 Beispiel: Fehlerinformationen zum aktuellen Fehler
8.2.2.1 Bedeutung der Farben in den Fehlerinformationen
– roter Text Fehlernummer und Fehlermeldung
– schwarzer Text mögliche Fehlerursache(n)
– blauer Text Anweisungen zur Behebung des Fehlers
– grüner unterstrichener Text Aufruf von zusätzlichen Informationen zur Fehlerursache
und weiterführende Anweisungen zur Fehlerbehebung
