Betriebsanleitung SIPLACE 80S-20/F4 1 Einleitung
Softwareversion SR.406.xx Ausgabe 02/2000 DE 1.6 Das Linienkonzept
37
1.6 Das Linienkonzept
1.6.1 Übersicht
Der Automat kann mit Ein- und Ausgabestationen, Siebdruckanlagen, Lötofen und anderen Be-
stückautomaten der SIPLACE-Familie HS-50, S-20, F
4
, F5/F
5
HM und der Kleberauftragsstation
SIPLACE G verkettet werden. Alle SIPLACE-Module werden von dem UNIX-Linienrechner mit
den notwendigen Daten versorgt. Geeignete Schnittstellen ermöglichen eine Anbindung an ein
übergeordnetes Datenverarbeitungssystem. 1
1.6.2 Technische Daten - Linienkonzept
1
*) SIPLACE HS-50, SIPLACE 80 S-20, SIPLACE 80 S-23 HM oder SIPLACE 80 F
4
mit 12-Segment-
Revolverkopf 1
**) SIPLACE 80 F
4
/F
5
/F
5
HM 1
1
1
System SIPLACE Bestücklinien
Module SIPLACE HS-50 / SIPLACE 80 S-20 / SIPLACE S-23 HM
SIPLACE 80 F
4
/ SIPLACE F
5
/ SIPLACE F
5
HM
Peripheriegeräte Ein-/Ausgabestationen
Siebdrucker
Lötöfen
Inspektionsplätze etc.
Bauelementespektrum Von 0402 * bis 55 mm x 55 mm **
Leiterplattentransport Automatische Breitenverstellung
Leiterplattenformat 50 mm x 50 mm bis 460 mm x 460 mm
Bestückleistung Je nach Anreihung von Modulen
Platzbedarf 4 m² / SIPLACE 80-Modul
7,5 m² / SIPLACE HS-50-Modul
1 Einleitung Betriebsanleitung SIPLACE 80S-20/F4
1.7 Elektrische und pneumatische Anschlussstellen Softwareversion SR.406.xx Ausgabe 02/2000 DE
38
1.7 Elektrische und pneumatische Anschlussstellen
1

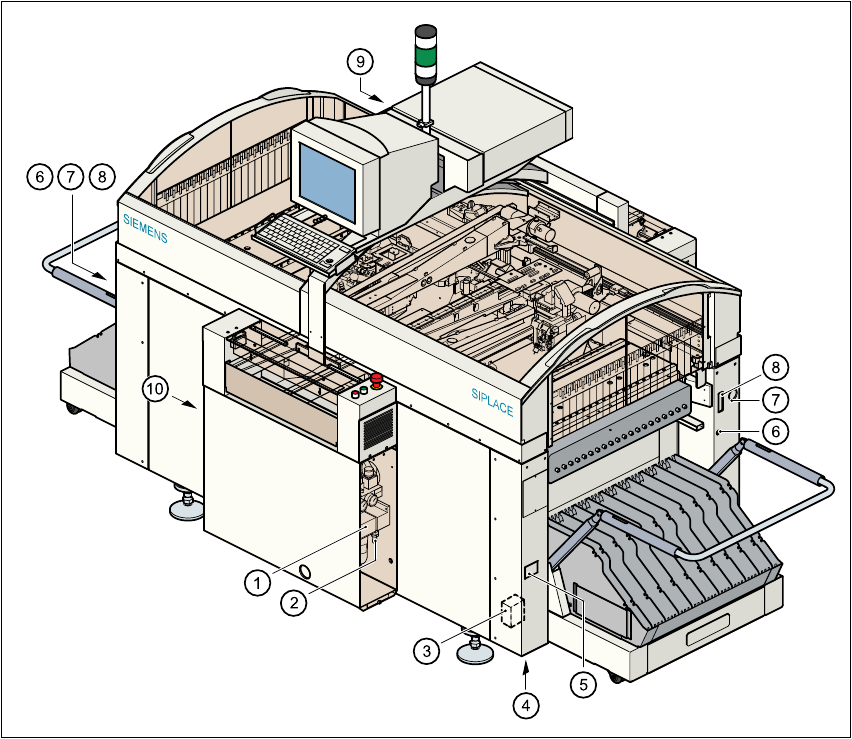

Abb. 1.7 - 1 Elektrische und pneumatische Anschlussstellen am Automaten
(1) Drucklufteinheit
(2) Anschluss für Druckluftversorgungsschlauch
(3) Netzfilter Z1
(4) Öffnung zum Einführen des Netzversorgungskabels
(5) Servicesteckdose
(6) Druckluftanschluss für BE-Wechseltisch
(7) Stromversorgungsanschluss für BE-Wechseltisch
(8) Kommunikationsanschluss für BE-Wechseltisch
(9) LAN-Anschluss im Steuereinschub
(10) Hauptschalter
Betriebsanleitung SIPLACE 80S-20/F4 1 Einleitung
Softwareversion SR.406.xx Ausgabe 02/2000 DE 1.7 Elektrische und pneumatische Anschlussstellen
39
GEFAHR
Der Automat wird mit 3 x 400 V bzw. 3 x 208 V (US-Version) ± 5 %, 50/60 Hz Netzspannung ver-
sorgt. Teile dieser Anlage führen daher lebensgefährliche Spannungen - auch bei ausgeschalte-
tem Hauptschalter. Unsachgemäßer Umgang mit diesem Automaten kann deshalb zu Tod oder
schwerer Körperverletzung sowie erheblichem Sachschaden führen. 1
WARNUNG
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen. Es besteht Verletzungsgefahr! 1
