Betriebsanleitung SIPLA CE 80S-20/F4 8 Fehlerinfo und Diagnose Softwareversion SR.406.xx Ausgabe 02/2000 DE 8. 4 Diagnose 401 Å Beant worten Si e die gefo rderte Frage , indem S ie den entsprec henden Bu tton klic ken. A…
8 Fehlerinfo und Diagnose Betriebsanleitung SIPLACE 80S-20/F4
8.4 Diagnose Softwareversion SR.406.xx Ausgabe 02/2000 DE
400
Å Klicken Sie OK und beantworten Sie die geforderten Fragen indem Sie die entsprechenden
Buttons klikken.
Abb. 8.4 - 7 Anzeigefenster im Diagnosemenü
Legende zu Abb. 8.4 - 7
1 Aktionsfenster 2 Anzeigefenster Fehlermeldung
3 Anzeigefenster Diagnoseweg
Aktionsfenster
Im Aktionsfenster erhalten Sie die Fragen zum jeweiligen Fehler und die Auswahlantworten die
Sie beantworten müssen. Falls eine Information zu der jeweiligen Aktion vorhanden ist, erscheint
hier der Info-Button.
Anzeigefenster Diagnoseweg
Für jede Frage, die Sie für die Diagnose beantworten, wird hier ein Anzeigefenster eingeblendet.
Durch Klikken auf ein Anzeigefenster, können Sie in diese Frage wechseln.
Anzeigefenster Fehlermeldung
Hier wird die Fehlernummer des aufgetretenen Fehlers angezeigt.
Betriebsanleitung SIPLACE 80S-20/F4 8 Fehlerinfo und Diagnose
Softwareversion SR.406.xx Ausgabe 02/2000 DE 8.4 Diagnose
401
Å Beantworten Sie die geforderte Frage, indem Sie den entsprechenden Button klicken.

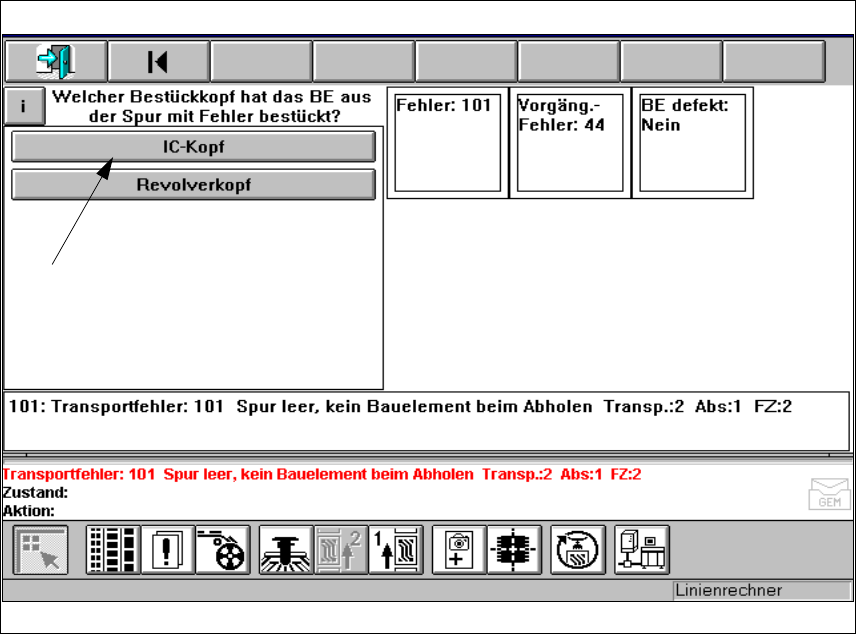

Abb. 8.4 - 8 Beispiel für eine geforderte Frage
Å Beantworten Sie die geforderte Frage, in dem Sie den entsprechenden Button klicken.
Nachfolgender Bildschirm wird dargestellt:
8 Fehlerinfo und Diagnose Betriebsanleitung SIPLACE 80S-20/F4
8.4 Diagnose Softwareversion SR.406.xx Ausgabe 02/2000 DE
402

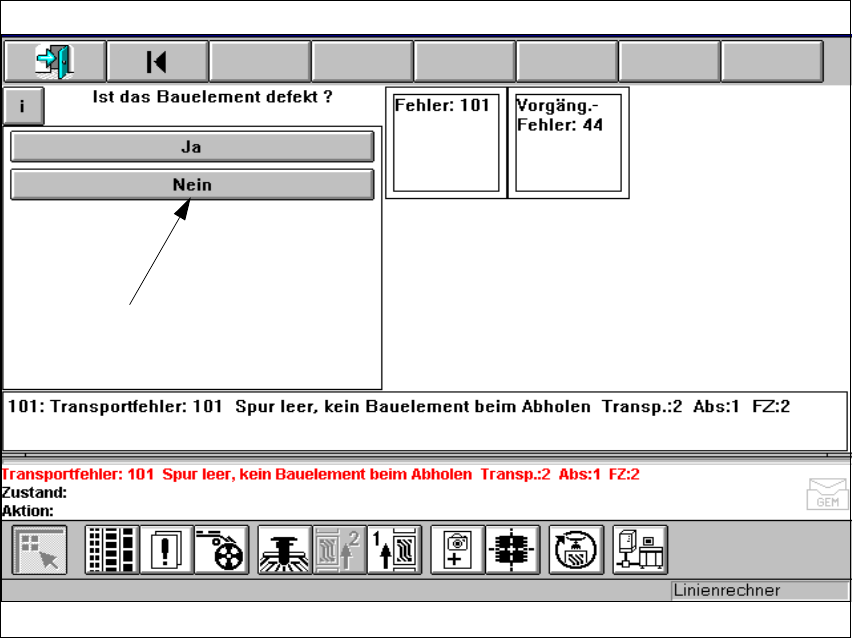

Abb. 8.4 - 9 Beispiel für eine geforderte Frage
Å Beantworten Sie die geforderte Frage, in dem Sie den entsprechenden Button klicken
