8 Fehlerinfo und Diagnose Betriebsanleitung SIPLACE 80S- 20/F4 8.4 Diagnose Softwareversion S R.406.xx Ausgab e 02/2000 DE 404 Abb. 8.4 - 1 1 Beispiel für Ursache/Maßnahme Legende zu Abb. 8.4 - 1 1 1 Unter e Buttonl eist…
Betriebsanleitung SIPLACE 80S-20/F4 8 Fehlerinfo und Diagnose
Softwareversion SR.406.xx Ausgabe 02/2000 DE 8.4 Diagnose
403
Abb. 8.4 - 10 Beispiel für eine geforderte Frage
Å Beantworten Sie die geforderte Frage, in dem Sie den entsprechenden Button klicken
Nachfolgender Bildschirm wird dargestellt, wenn durch den Diagnoseweg die Ursache des Feh-
lers festgestellt wird.
8 Fehlerinfo und Diagnose Betriebsanleitung SIPLACE 80S-20/F4
8.4 Diagnose Softwareversion SR.406.xx Ausgabe 02/2000 DE
404

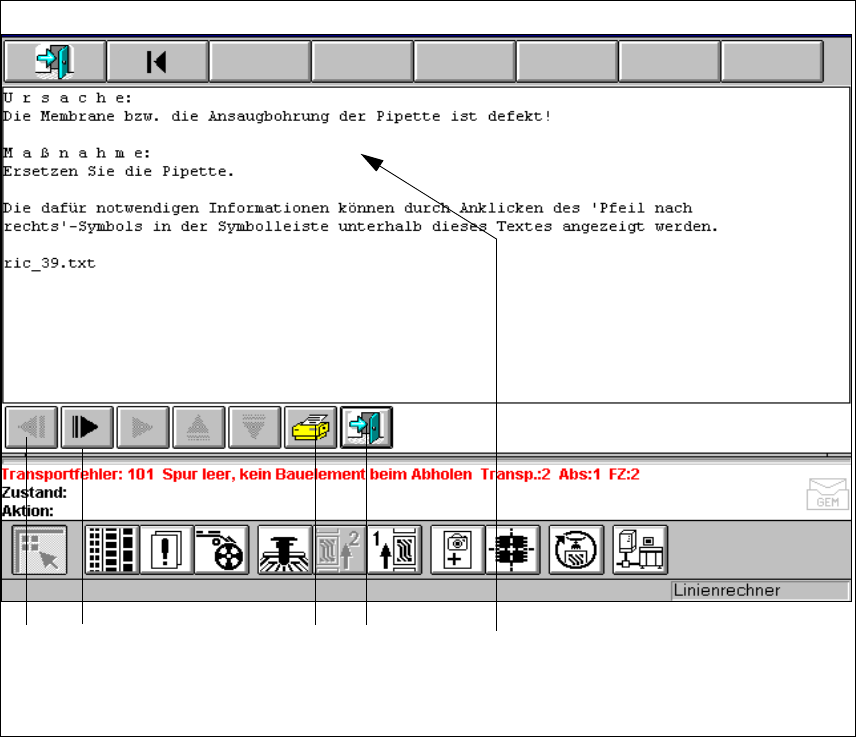

Abb. 8.4 - 11 Beispiel für Ursache/Maßnahme
Legende zu Abb. 8.4 - 11
1 Untere Buttonleiste 2 Weitere Informationen aufblättern
3 Fenster ausdrucken 4 Zurück zum vorherigen Fragemenü
5 Anzeigefenster für Ursache/Maßnahme
Im Anzeigefenster wird die mögliche Ursache für den aufgetretenen Fehler beschrieben, und
eine Maßnahme zur Behebung vorgeschlagen.
Å Sind Buttons in der unteren Buttonsleiste aktiv, können Sie weitere Informationen zur Behe-
bung des Fehlers aufblättern. Klicken Sie den entsprechenden Button (siehe auch )
Betriebsanleitung SIPLACE 80S-20/F4 8 Fehlerinfo und Diagnose
Softwareversion SR.406.xx Ausgabe 02/2000 DE 8.4 Diagnose
405

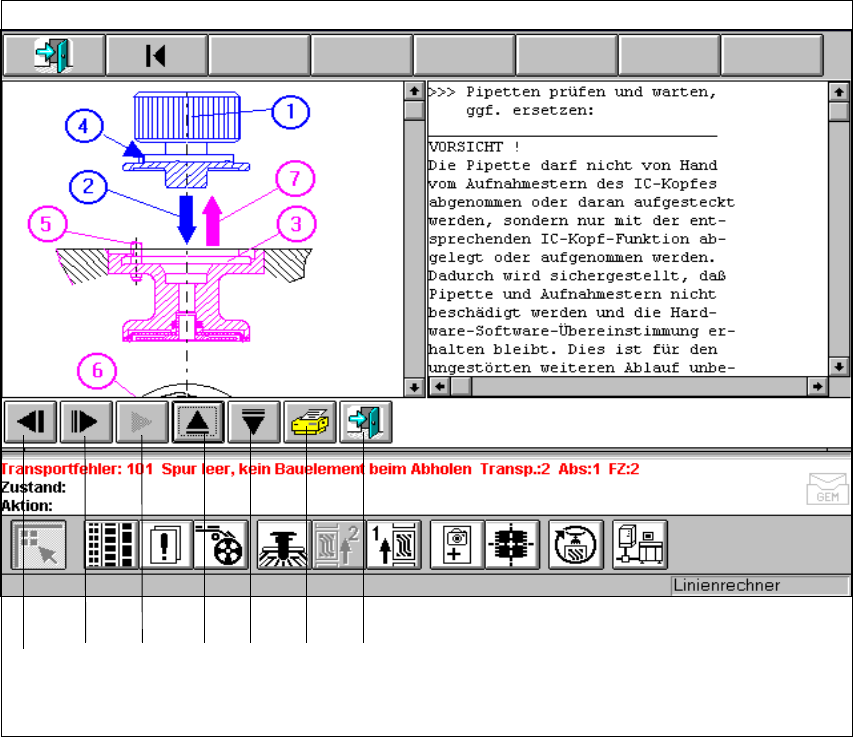

Abb. 8.4 - 12 Beispiel für weitere Informationen
Legende zu Abb. 8.4 - 12
1 Angezeigtes Fenster zurückblättern 2 Weitere Fenster aufblättern
3 Weitere Informationen anzeigen (wenn aktiv) 4 Angezeigtes Fenster nach oben blättern
5 Angezeigtes Fenster nach unten blättern 6 Angezeigtes Fenster drucken
7 Zurück zum vorherigen Fenster
Å Mit den aktiven Buttons können Sie alle Informationen in den Fenstern aufrufen und blättern.
1 2 3 4 5 6 7
