10 BE-Handling Betriebsanleitung SIPLACE 80S- 20/F4 10.2 Technische Daten der Zuführmodule Softwareversion SR.406.xx Ausgabe 02/2000 DE 420 10.2 T ech nische Daten der Zuführmodule Die folgen den Seiten enthalten Abbildu…
Betriebsanleitung SIPLACE 80S-20/F4 10 BE-Handling
Softwareversion SR.406.xx Ausgabe 02/2000 DE 10.1 Übersicht
419
10 BE-Handling
10.1 Übersicht
Zur Bereitstellung der verschiedenen Bauelementetypen stehen für den Automaten derzeit fol-
gende Zuführmodule zur Verfügung: 10
– 8mm SII-Modul
– 3 x 8mm S-Modul
– 12/16mm S-Modul
– 24/32 S-Modul
– 44mm S-Modul)
– 56mm S-Modul)
– 72mm S-Modul)
– Vibrationslängsförderer, Typ 3
– Bulkcase-Förderer
Mit diesen Zuführmodulen lassen sich alle Bauelemente der gängigsten Verpackungsformen, wie
z.B. Schüttgut, Stangenmagazine und gegurtete Bauelemente verarbeiten. 10
Herausstechendes Merkmal des modularen Systems der Bauelemente-Bereitstellung ist seine
hohe Flexibilität. So ist beispielsweise das Förderraster am Modul einstellbar. Papier- und Blister-
gurte lassen sich mit den Gurtzuführmodulen verarbeiten. Ein kleines Spektrum von Modultypen
genügt bereits, um ein großes Spektrum von Bauelementetypen bestücken zu können. 10
Mit Hilfe der Lageerkennung der Zuführmodule lässt sich die Abholposition der Bauelemente ex-
akt bestimmen. Die Lageerkennung wird automatisch bei jedem Wechsel des Zuführmoduls oder
des BE-Wechseltisches durchgeführt. 10
Ein Wechsel oder Austausch der Zuführmodule kann einfach und schnell auch von ungeübtem
Personal vorgenommen werden. 10
HINWEIS 10
Detaillierte Informationen zu den Zuführmodulen finden Sie in der Betriebsanleitung für Bauele-
mente-Zuführmodule. 10
10 BE-Handling Betriebsanleitung SIPLACE 80S-20/F4
10.2 Technische Daten der Zuführmodule Softwareversion SR.406.xx Ausgabe 02/2000 DE
420
10.2 Technische Daten der Zuführmodule
Die folgenden Seiten enthalten Abbildungen aller Zuführmodule, die technischen Daten und die
Stellmöglichkeiten der Module am Automaten. 10
10.2.1 8mm S II Modul
10

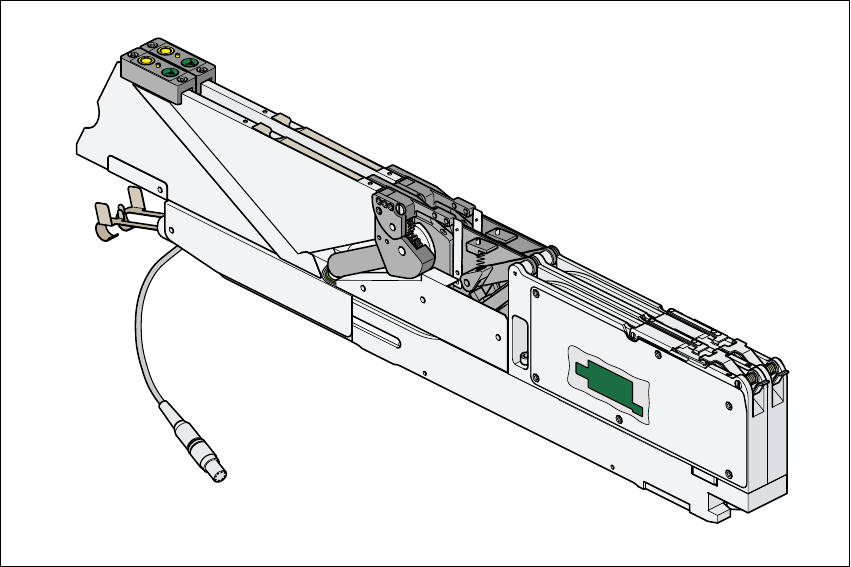

Abb. 10.2 - 1 8mm S II - Modul
10
10
Artikelnummer 00141096-xx
Breite 30mm
Spuren pro Modul 2
Maximale Anzahl der Module 2 x 20
Bauelementevorrat bei 7"-Spulen ca. 10.000 Stück
Spezifische Daten für den Spulendurchmesser 7" - 15", maximal 381mm
Transporthub (einstellbar) 2mm / 4mm
Taktzeit 60ms
Stromversorgung 30 V-
Betriebsanleitung SIPLACE 80S-20/F4 10 BE-Handling
Softwareversion SR.406.xx Ausgabe 02/2000 DE 10.2 Technische Daten der Zuführmodule
421
10.2.2 3 x 8mm S Modul
10

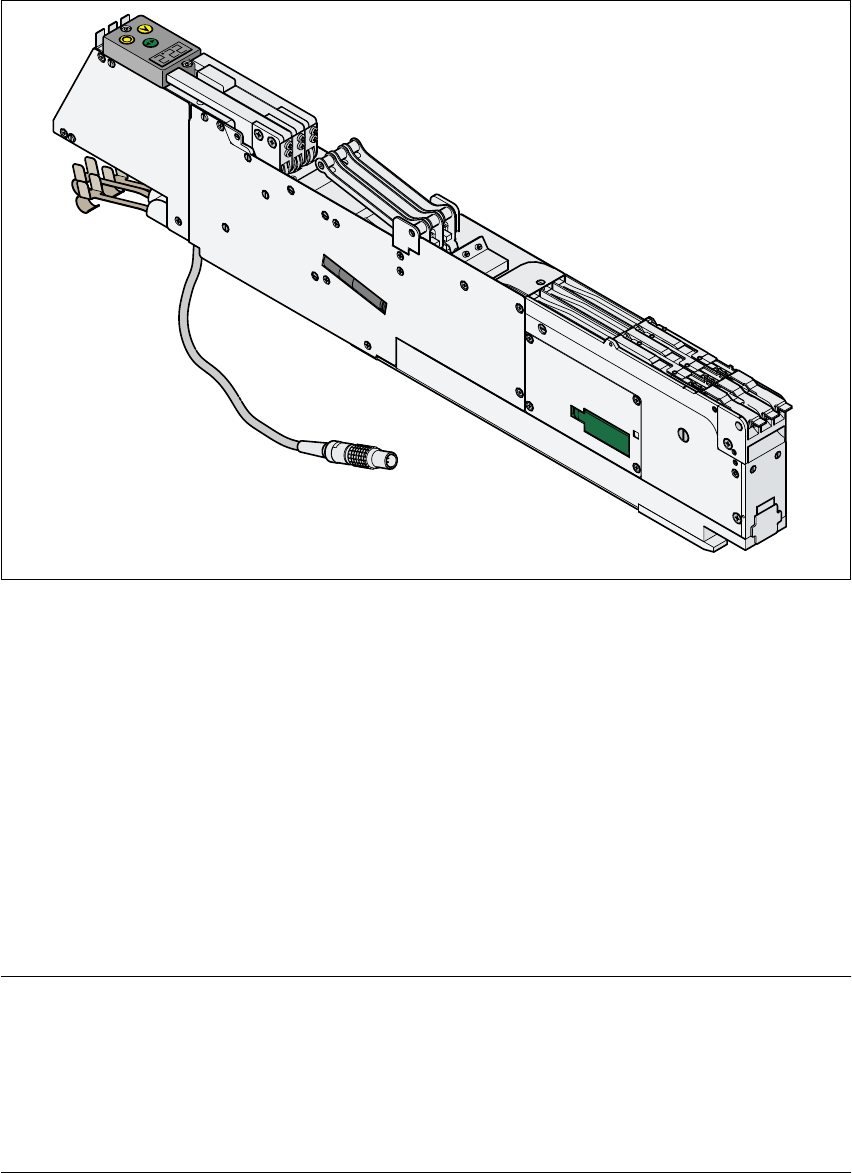

Abb. 10.2 - 2 3 x 8mm S - Modul
Artikelnummer 00141098-xx
Breite 30mm
Spuren pro Modul 3
Maximale Anzahl der Module 2 x 20
Bauelementevorrat bei 7"-Spulen ca. 10.000 Stück
Spezifische Daten für den Spulendurchmesser 7" - 15", maximal 381mm
Transporthub (einstellbar) 2mm / 4mm
Taktzeit 60ms
Stromversorgung 30 V-
EINSCHRÄNKUNG DER ABHOLMÖGLICHKEITEN VON BAUELEMENTEN:
Bei nachstehender Kombination von Spur, Stellplatz und Transportspur ist das Abholen von Bau-
elementen aus Tripelförderern
nicht
möglich:
Stellplatz/Spur Transportspur des Förderers
1/115 3
3/1 1 10
