Betriebsanleitung SIPLACE 80S-20/F4 10 BE-Handling Softwareversion SR.406.xx Ausgabe 02/2000 DE 10.2 Technische Daten der Zuführmodule 423 10.2.4 24/32 mm S - Modul 10 Abb. 10.2 - 4 24/32 mm S - Modul 10 Artike lnumme r …
10 BE-Handling Betriebsanleitung SIPLACE 80S-20/F4
10.2 Technische Daten der Zuführmodule Softwareversion SR.406.xx Ausgabe 02/2000 DE
422
10.2.3 12/16mm S - Modul
10

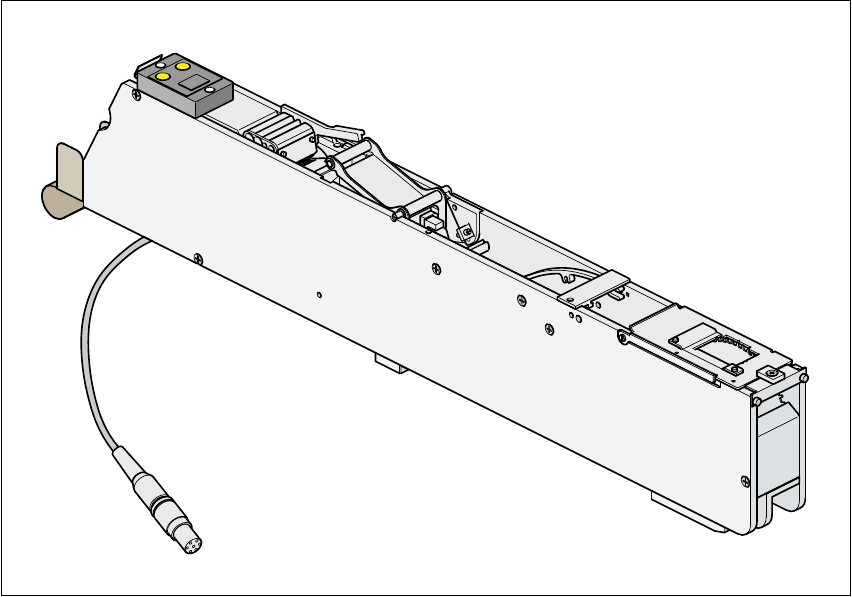

Abb. 10.2 - 3 12/16mm S - Modul
10
Artikelnummer 00141092-xx
Breite 30mm
Spuren pro Modul 1
Maximale Anzahl der Module 2 x 20
Bauelementevorrat bei 7"-Spulen ca. 4000 Stück
Spezifische Daten für den Spulendurchmesser 7" - 15", maximal 381mm
Transporthub (einstellbar) 4mm, 8mm, 12mm, 16mm
Taktzeit 60ms ± 5ms bei einem Förderraster von 8 mm
Stromversorgung 30 V-
Betriebsanleitung SIPLACE 80S-20/F4 10 BE-Handling
Softwareversion SR.406.xx Ausgabe 02/2000 DE 10.2 Technische Daten der Zuführmodule
423
10.2.4 24/32mm S - Modul
10

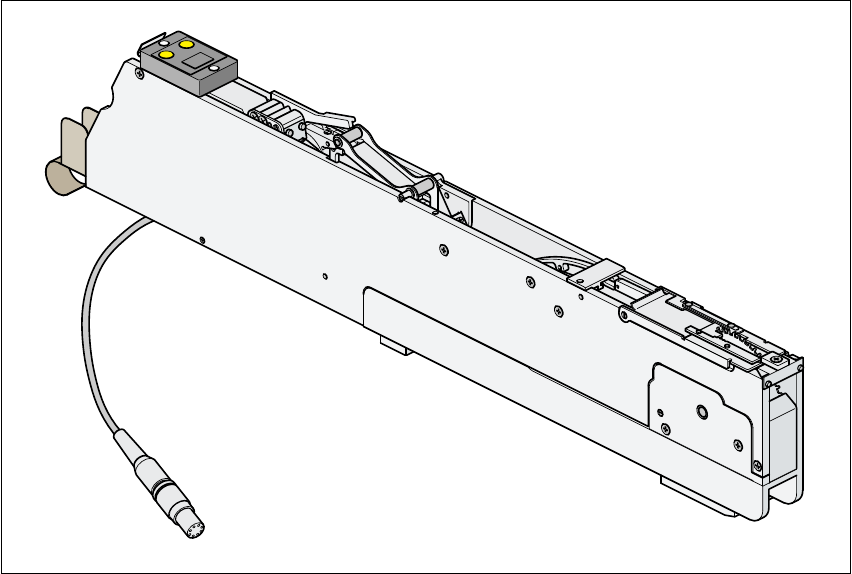

Abb. 10.2 - 4 24/32mm S - Modul
10
Artikelnummer 00141093-xx
Breite 45mm
Spuren pro Modul 1
Maximale Anzahl der Module 2 x 13
Bauelementevorrat bei 7"-Spulen ca. 2000 Stück
Spezifische Daten für den Spulendurchmesser maximal 381mm
Transporthub (einstellbar) 4 bis 32mm, (in 4mm-Schritten)
Taktzeit 60ms ± 5ms bei einem Förderraster von 8 mm
Stromversorgung 30 V-
10
10 BE-Handling Betriebsanleitung SIPLACE 80S-20/F4
10.2 Technische Daten der Zuführmodule Softwareversion SR.406.xx Ausgabe 02/2000 DE
424
10.2.5 Vibrationslängsförderer, Typ 3
10
Abb. 10.2 - 5 Vibrationslängsförderer, Typ 3
10
Artikelnummer 00142031-xx
Breite 30mm
Spuren pro Modul 1, 2, 3 oder 6
Maximale Anzahl der Module 2 x 20
Bauelementevorrat Je Stangenmagazin max. 150 Stück,
je nach Bauelementelänge
Spezifische Daten für Stangenmagazine 4,5mm Breite / 6 Stück
9,5mm Breite / 3 Stück
11mm Breite / 2 Stück
15mm Breite / 2 Stück
30mm Breite / 1 Stück
Taktzeit Abhängig vom Bauelement
Stromversorgung 30 V-
