Betriebsanleitung SIPLACE 80S-20/F4 10 BE-Handling Softwareversion SR.406.xx Ausgabe 02/2000 DE 10.2 Technische Daten der Zuführmodule 427 10.2.8 56 mm S - Modul (80F 4 ) 10 Abb. 10.2 - 8 56 S - Modul 10 Artike lnumme r …
10 BE-Handling Betriebsanleitung SIPLACE 80S-20/F4
10.2 Technische Daten der Zuführmodule Softwareversion SR.406.xx Ausgabe 02/2000 DE
426
10.2.7 44mm S - Modul (80F
4
)
10

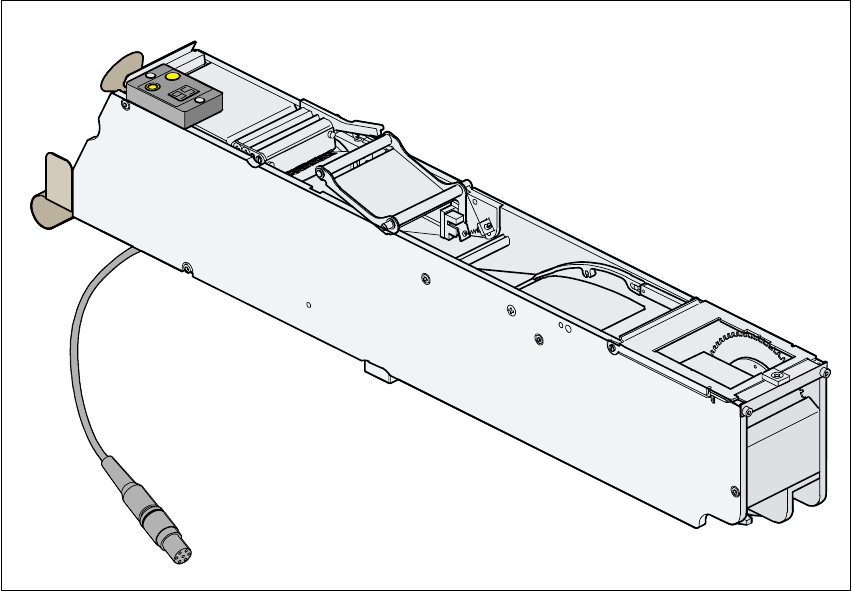

Abb. 10.2 - 7 44mm S - Modul
10
Artikelnummer 00141094-xx
Breite 60mm
Spuren pro Modul 1
Maximale Anzahl der Module 2 x 10
Bauelementevorrat bei 7"-Spulen ca. 2000 Stück
Spezifische Daten für den Spulendurchmesser maximal 381mm
Transporthub (einstellbar) 4 bis 44mm, (in 4mm-Schritten)
Taktzeit 60ms ± 5ms bei einem Förderraster von 8 mm
Stromversorgung 30 V-
Betriebsanleitung SIPLACE 80S-20/F4 10 BE-Handling
Softwareversion SR.406.xx Ausgabe 02/2000 DE 10.2 Technische Daten der Zuführmodule
427
10.2.8 56mm S - Modul (80F
4
)
10
Abb. 10.2 - 8 56 S - Modul
10
Artikelnummer 00141095-xx
Breite 75mm
Spuren pro Modul 1
Maximale Anzahl der Module 2 x 8
Bauelementevorrat bei 7"-Spulen ca. 2000 Stück
Spezifische Daten für den Spulendurchmesser maximal 381mm
Transporthub (einstellbar) 4 bis 56mm, (in 4mm-Schritten)
Taktzeit 60ms ± 5ms bei einem Förderraster von 8 mm
Stromversorgung 30 V-
10 BE-Handling Betriebsanleitung SIPLACE 80S-20/F4
10.2 Technische Daten der Zuführmodule Softwareversion SR.406.xx Ausgabe 02/2000 DE
428
10.2.9 72mm S - Modul (80F
4
)
10
Abb. 10.2 - 9 72mm S - Modul
10
Artikelnummer 00141097-xx
Breite 90mm
Spuren pro Modul 1
Maximale Anzahl der Module 2 x 6
Bauelementevorrat bei 7"-Spulen ca. 2000 Stück
Spezifische Daten für den Spulendurchmesser maximal 381mm
Transporthub (einstellbar) 4 bis 72mm, (in 4mm-Schritten)
Taktzeit 60ms ± 5ms bei einem Förderraster von 8mm
Stromversorgung 30 V-
