10 BE-Handling Betriebsanleitung SIPLACE 80S-20/F4
10.2 Technische Daten der Zuführmodule Softwareversion SR.406.xx Ausgabe 02/2000 DE
428
10.2.9 72mm S - Modul (80F
4
)
10

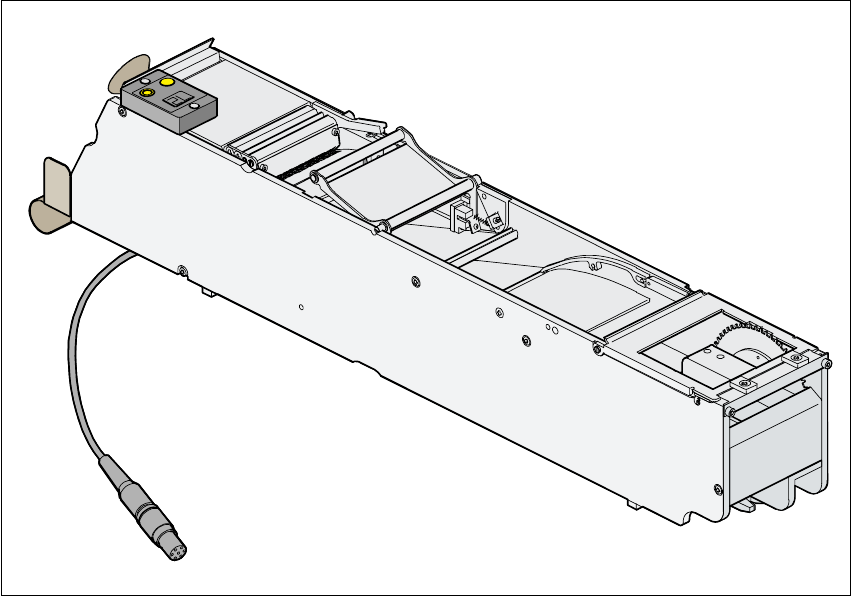

Abb. 10.2 - 9 72mm S - Modul
10
Artikelnummer 00141097-xx
Breite 90mm
Spuren pro Modul 1
Maximale Anzahl der Module 2 x 6
Bauelementevorrat bei 7"-Spulen ca. 2000 Stück
Spezifische Daten für den Spulendurchmesser maximal 381mm
Transporthub (einstellbar) 4 bis 72mm, (in 4mm-Schritten)
Taktzeit 60ms ± 5ms bei einem Förderraster von 8mm
Stromversorgung 30 V-
Betriebsanleitung SIPLACE 80S-20/F4 10 BE-Handling
Softwareversion SR.406.xx Ausgabe 02/2000 DE 10.2 Technische Daten der Zuführmodule
429
10.2.10 BE-Entsorgungsmodul (80F
4
)
10
Abb. 10.2 - 10 BE-Entsorgungsmodul
10
Artikelnummer 00141200-xx
Breite 54mm
Spuren pro Modul 1
Stellplatzbelegung 2
Bauelemente-Spektrum bis 27mmx27mm bei einer Taschengröße von 30mmx30mm
bis 13mmx13mm bei einer Taschengröße von 15mmx30mm
Maximale Bauelemente-Höhe 14mm
Transporthub (einstellbar) 20mm für eine Taschengröße von 15mmx30mm
36mm für eine Taschengröße von 30mmx30mm
Stromversorgung 30 V-
10 BE-Handling Betriebsanleitung SIPLACE 80S-20/F4
10.2 Technische Daten der Zuführmodule Softwareversion SR.406.xx Ausgabe 02/2000 DE
430
10.2.10.1 Funktionsbeschreibung
Das BE-Entsorgungsmodul ist prinzipiell aufgebaut wie ein Zuführmodul. Anstelle des Bauele-
mentegurts hat es jedoch einen Leergurt. In die Taschen dieses Leergurts können fehlerhafte
Bauelemente abgelegt werden, ohne sie zu beschädigen. Diese Bauelemente lassen sich später
manuell prüfen und reparieren und können so erneut bestückt werden. Der Vorteil des Entsor-
gungsband besteht darin, dass der Bediener die aussortierten Bauelemente ohne Unterbrechung
des Bestückprozesses entnehmen kann. Sind alle Taschen des Transportbandes gefüllt, wird der
Bediener über den Monitor aufgefordert, die Bauelemente zu entnehmen. 10
10.2.10.2 Systemvoraussetzungen
Für den Einsatz des BE-Entsorgungsmoduls sind folgende Systemvoraussetzungen zu erfül-
len: 10
Linienrechner-Software ab V 501.01
Stationsrechner-Software ab V 405.01
BE-Tisch-Software ab V 3.09
HINWEIS:
Das BE-Entsorgungsmodul muss im Linienrechner konfiguriert und am Stationsrechner aktiviert
sein. 10
10.2.10.3 Bedingungungen für das Entsorgen von Bauelementen mit dem BE-Entsorgungs-
modul
Ein Bauelement wird in das BE-Entsorgungsband abgelegt, wenn folgende Bedingungen erfüllt
sind: 10
10
– der zu entsorgende Bauelementetyp muss in der Rüstung am Linienrechner eingetragen sein.
– das Bauelement muss zur Ablage gekennzeichnet sein.
– aus einem Tray zu entsorgende Bauelemente müssen bereits im Dipfluxer mit Flussmittel be-
netzt sein. Wenn nicht, werden sie wieder in das Tray zurückgelegt.
