Betriebsanleitung SIPLACE 80S-20/F4 10 BE-Handling
Softwareversion SR.406.xx Ausgabe 02/2000 DE 10.4 Gurtcontainer
433
10.4 Gurtcontainer
10.4.1 Übersicht
Es können Spulen mit einem Spulendurchmesser von bis zu 15" verwendet werden. Verwenden
Sie Steckachsen, wenn Sie 15"-Spulen verarbeiten. Setzen Sie diese in die Teilungsbleche ein,
wie dies in Abb. 10.4 - 1 dargestellt ist. 10
HINWEIS 10
Wir empfehlen, bei Gurtspulen mit einem Durchmesser > 5" Steckachsen zu verwenden, um die
Betriebssicherheit der Zuführmodule zu gewährleisten. 10
Abb. 10.4 - 1 BE-Wechseltisch und Gurtcontainer
(1) BE-Wechseltisch (2) Steckachse
(3) Gurtabfallbehälter (4) Teilungsblech
(5) Gurtcontainer 10
10 BE-Handling Betriebsanleitung SIPLACE 80S-20/F4
10.5 Leergurtschneideeinrichtung Softwareversion SR.406.xx Ausgabe 02/2000 DE
434
10.5 Leergurtschneideeinrichtung
10.5.1 Allgemeines
Der Bestückautomat ist an den Einbauplätzen der beiden BE-Tische mit einer Leergurtschneide-
einrichtung ausgerüstet. Die Leergurtschneideeinrichtung dient zum Zerschneiden des Gurtab-
falls. Die Schnittstücke des Gurtes fallen in den Abfallbehälter, unterhalb des BE-Tisches. 10
Å Entleeren Sie täglich diesen Abfallbehälter.
10

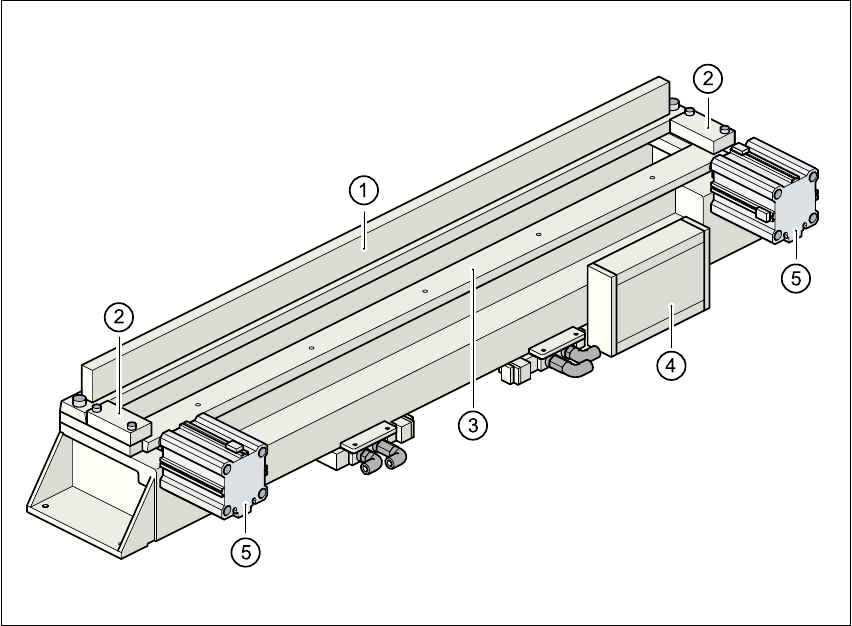

Abb. 10.5 - 1 Leergurtschneideeinrichtung
10
(1) Feststehendes Schneidmesser
(2) Niederhalter
(3) Bewegliches Schneidmesser
(4) Steuerelektronik
(5) Kurzhubzylinder
Betriebsanleitung SIPLACE 80S-20/F4 10 BE-Handling
Softwareversion SR.406.xx Ausgabe 02/2000 DE 10.5 Leergurtschneideeinrichtung
435
10.5.2 Einlegen des Gurtes in die Schneideinrichtung
10

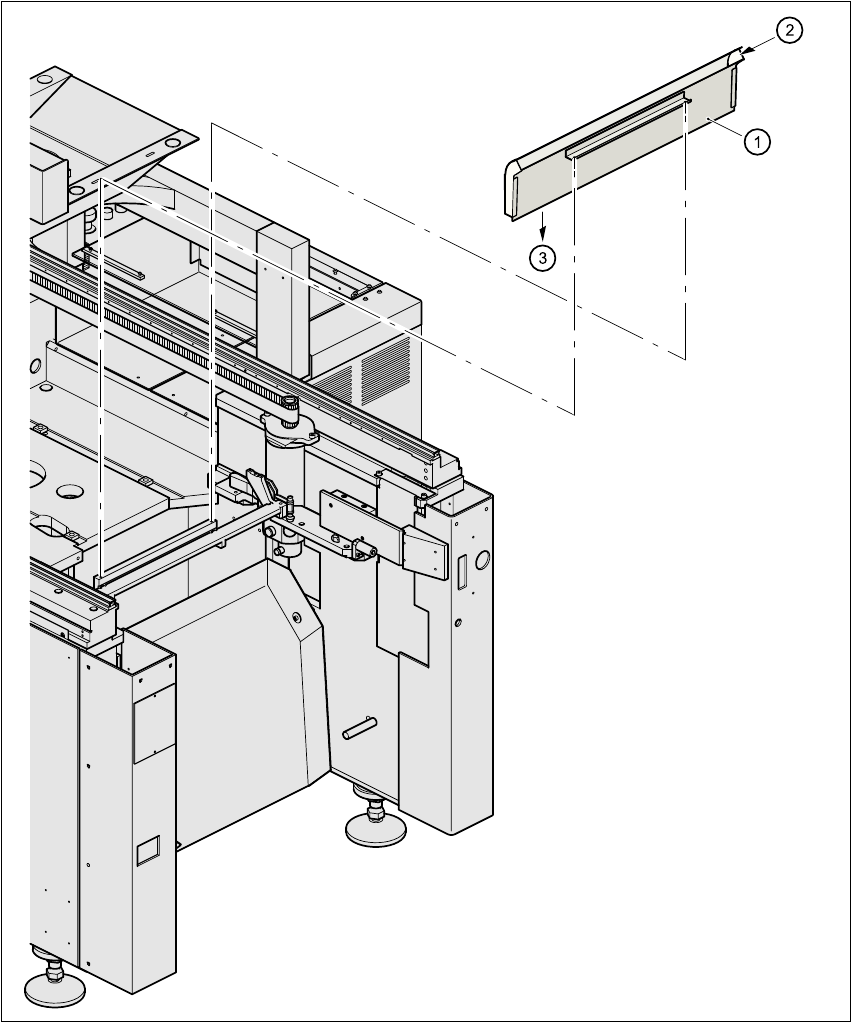

Abb. 10.5 - 2 Einlegen des Gurtes in die Schneideeinrichtung
(1) Leergurtleitkanal (2) Leergurt
(3) Zur Leergurtschneideinrichtung 10
