10 BE-Handling Betriebsanleitung SIPLACE 80S- 20/F4 10.7 Waffle-Pack-Wechsler (80F4) Softwareversion SR.406.xx Ausgabe 02/2000 DE 444 10.7.3.1 Funktionsablauf Voraussetzu ng 10 In der Rüs tung sind Flä chenmaga zine mit …
Betriebsanleitung SIPLACE 80S-20/F4 10 BE-Handling
Softwareversion SR.406.xx Ausgabe 02/2000 DE 10.7 Waffle-Pack-Wechsler (80F4)
443
10

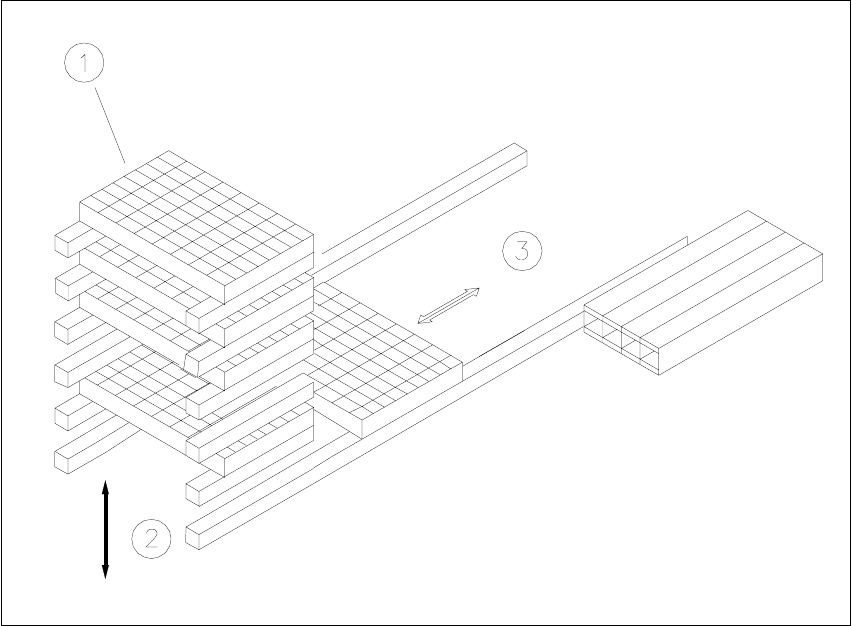

Abb. 10.7 - 2 Prinzip des Waffle-Pack-Wechslers
(1) Magazinspeicher
(2) Lift
(3) Horizontalachse
10 BE-Handling Betriebsanleitung SIPLACE 80S-20/F4
10.7 Waffle-Pack-Wechsler (80F4) Softwareversion SR.406.xx Ausgabe 02/2000 DE
444
10.7.3.1 Funktionsablauf
Voraussetzung 10
In der Rüstung sind Flächenmagazine mit den zugehörigen Bauelementen definiert. Nach dem
Konvertieren der Rüstung führt der Magazinspeicher einen Referenzlauf durch. Die Leiterplatten-
kamera fährt die auf einer Leiste vorgesehenen Marken an (siehe Abb. 10.7 - 3). 10
10

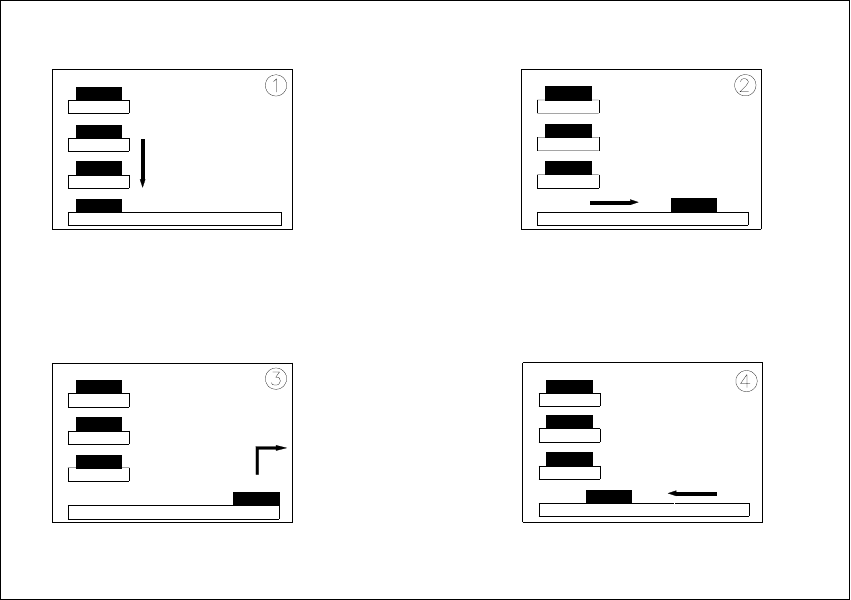

Abb. 10.7 - 3 Funktionsablauf
(1) Die ausgewählte Ebene des Magazinspeichers wird auf Zuführebene (horizontal) positioniert.
(2) Der Magazinträger wird in den Zuführbereich des Bestückkopfes gefördert.
(3) Die Bauelemente werden entnommen.
(4) Der Magazinträger wird wieder eingespeichert.
10
– Der Lift im Magazinspeicher positioniert aus der ausgewählten Ebene den Magazinträger auf
die horizontale Zuführachse.
– Der Magazinträger mit dem Flächenmagazin, wird in den Zugriffsbereich des Bestückkopfes
gebracht.
– Nachdem die benötigten Bauelemente vom Bestückkopf entnommen wurden, erfolgt der wei-
tere Ablauf in umgekehrter Reihenfolge.
Betriebsanleitung SIPLACE 80S-20/F4 10 BE-Handling
Softwareversion SR.406.xx Ausgabe 02/2000 DE 10.7 Waffle-Pack-Wechsler (80F4)
445
HINWEIS
Wird der Bestückablauf abgebrochen und der Wafflepackwechsler dabei abgeschaltet, bleibt die
Rüstung und der aktuelle Füllstand gespeichert. 10
– Wird der Bestückablauf mit der zuvor abgebrochenen Rüstung gestartet, kann der Bestückau-
tomat das nächste Bauteil wieder da abholen, wo er als letztes abgeholt hat.
– Die Lage der Magazinträger im Flächenmagazinspeicher und deren Bestückung mit Bauele-
menten wird in der Rüstung eingetragen. Der Wafflepackwechsler wird als Stellplatz 1 defi-
niert. Siehe dazu die Betriebsanleitung Linienrechner UNIX, Stationseditor.
10.7.4 Einlegen der Magazinträger
Die Magazinträger werden im Magazinspeicher gegen falsche Lage überwacht. 10
10

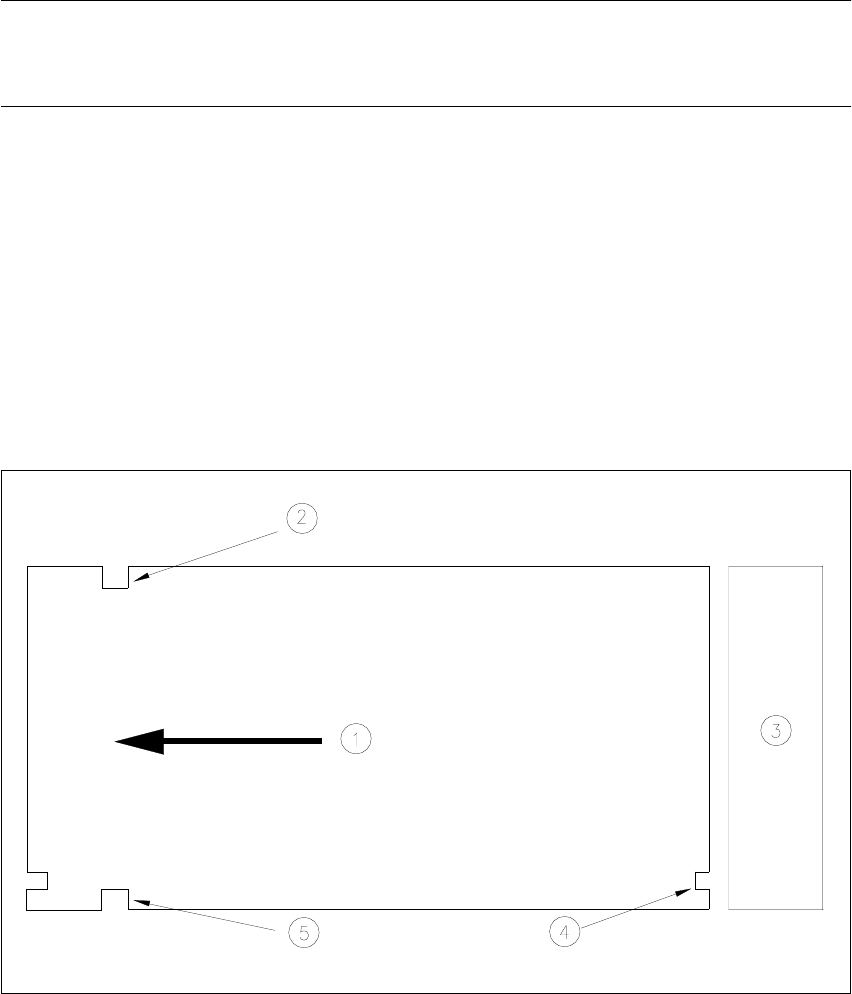

Abb. 10.7 - 4 Lage der Magazinträger - Draufsicht
(1) Transportrichtung
(2) Mitnehmernut
(3) Magazinspeicher
(4) Kontrollnut
(5) Mitnehmernut
