11 Stationserweiterungen / Hardware Betriebsanleitung SIPLACE 80S-20/F4 11.4 Leiterplattenbarcode Softwareversion SR.406.xx Ausgabe 02/2000 D E 474 Å In d er Status anzeige des Me nüfensters wird de r Betr iebszus tand d…
Betriebsanleitung SIPLACE 80S-20/F4 11 Stationserweiterungen / Hardware
Softwareversion SR.406.xx Ausgabe 02/2000 DE 11.4 Leiterplattenbarcode
473
11.4.6 LP-Barcodeleser konfigurieren
Die LP-Barcodeleser werden mit Hilfe von Barcodeetiketten konfiguriert. Das Nachrüstpaket ent-
hält das Programm zum Erzeugen dieser Etiketten.
11.4.7 Leiterplattenbarcode anzeigen
In diesem Menü können Sie sich die zuletzt gelesenen Barcodes des Leiterplatten-Barcodele-
sers in einem Listenfeld anzeigen lassen.
Zusätzlich wird dargestellt, ob eine Fehllesung, ein Startsignal, ein falsches Format auftrat, oder
ob keine Daten verfügbar sind.
Å Wählen Sie in der Menüzeile des Menüs Optionen das Untermenü LP Barcode
.

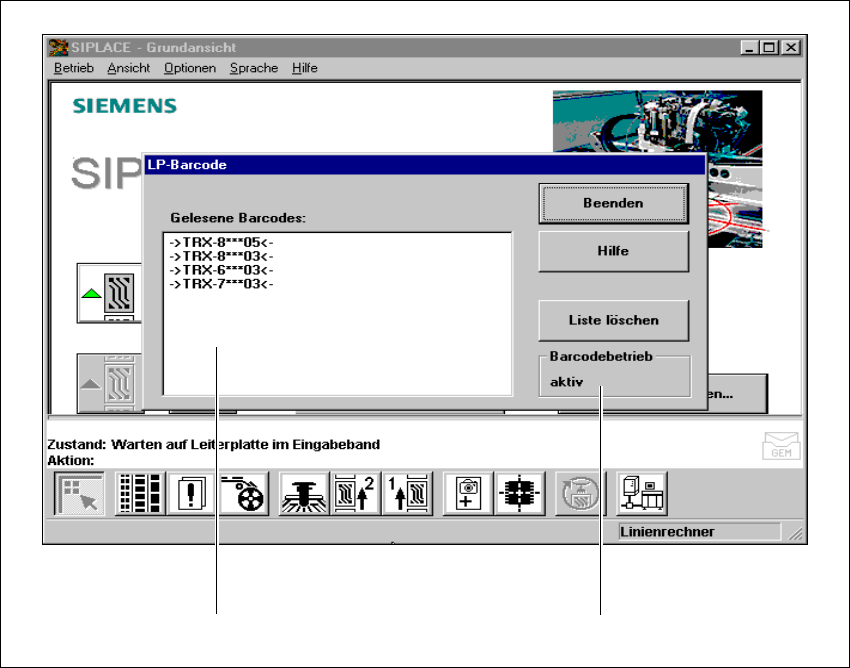

Abb. 11.4 - 4 LP Barcode anzeigen
(1) Listenfeld
(2) Statusanzeige
Å Um die Liste zu löschen, klicken Sie die Schaltfläche Liste löschen.
1
2
11 Stationserweiterungen / Hardware Betriebsanleitung SIPLACE 80S-20/F4
11.4 Leiterplattenbarcode Softwareversion SR.406.xx Ausgabe 02/2000 DE
474
Å In der Statusanzeige des Menüfensters wird der Betriebszustand des Barcodebetriebs ange-
zeigt. Dieser Betriebszustand wird vom Linienrechner aktiviert oder deaktiviert.
HINWEIS
Dieses Menü ist nur aktiv wenn die Option Leiterplatten-Barcode installiert und in den Maschinen-
optionen aktiviert ist. 11
Betriebsanleitung SIPLACE 80S-20/F4 11 Stationserweiterungen / Hardware
Softwareversion SR.406.xx Ausgabe 02/2000 DE 11.5 Keramiksubstrat-Zentrierung
475
11.5 Keramiksubstrat-Zentrierung
11.5.1 Allgemeines
Die Keramiksubstrat-Zentrierung kann mechanisch und optisch durchgeführt werden.
Bei der optischen Zentrierung können die Passmarken mit Normalbeleuchtung oder Schräglicht-
beleuchtung erkannt werden.
11.5.2 Mögliche Zentrierarten
Folgende Zentrierungen für Keramiksubstrate können in den Maschinendaten (real.ma) Trans-
portart eingetragen werden.
11
11.5.3 Mechanische Zentrierung
11.5.3.1 Allgemeines
Die mechanische Keramiksubstrat-Zentrierung wird verwendet, um Keramiksubstrate positions-
stabil und materialschonend in x- und y-Richtung zu arretieren. Auch können Keramiksubstrate
bis zum Substratrand bestückt werden.
11.5.3.2 Wechsel von Keramiksubstrat auf Leiterplatte
Å Stecken Sie die Pneumatikleitung und die elektrische Anschlussleitung ab (siehe Punkt 1 in
Abb. 11.5 - 1).
Å Entfernen Sie die Keramiksubstrat-Zentrierung (siehe Punkt 2 in Abb. 11.5 - 1).
Å Demontieren Sie die Basis der Keramiksubstrat-Zentrierung (siehe Punkt 3 in Abb. 11.5 - 2).
Å Entfernen Sie die drei Klemmteile (siehe Punkt 4 in Abb. 11.5 - 1) und montieren Sie die Stan-
dardführung an diese Stelle.
Å Montieren Sie die Niederhalterwinkel (siehe Punkt 5a und 5b in Abb. 11.5 - 1).
Å Stellen Sie die Größe der Leiterplatte ein (siehe Punkt 6 in Abb. 11.5 - 1).
Å Editieren Sie mit Hilfe des SITEST-Programms die jeweilige Transportart (siehe Tabelle in
11.5.2) in den Maschinendaten.
Å Zur Bedienung in den "Einzelfunktionen" siehe auch Abschnitt 5.3 dieser Betriebsanleitung.
Transportart Zentrierung
4 mechanische Substrat-Zentrierung mit Normalbeleuchtung
5 nur Schräglichtbeleuchtung mit Y-Klemmung
6 mechanische Substrat-Zentrierung mit Schräglichtbeleuchtung
