Betriebsanleitung SIPLACE 80S-20/F4 11 Stationserweiterungen / Hardware Softwareversion SR.406.xx Ausgabe 02/2000 DE 11.8 K oplanaritäts-Lasermodul (80F4) 491 Abb. 1 1.8 - 4 Über sicht über das Koplanaritäts-Lasermodul (…
11 Stationserweiterungen / Hardware Betriebsanleitung SIPLACE 80S-20/F4
11.8 Koplanaritäts-Lasermodul (80F4) Softwareversion SR.406.xx Ausgabe 02/2000 DE
490
GEFAHR
Die werkseitige Sicherheits - Gewährleistung erlischt im Falle einer Änderung oder Manipulation!
Außerdem entsteht für den Benutzer die Notwendigkeit, die Richtlinien des Hauptverbandes der
Berufsgenossenschaften -VBG 93- einzuhalten, d.h.:
- Anmeldung bei der Berufsgenossenschaft
- Bestimmung eines Laserschutzbeauftragten
- Erstellung von Richtlinien bei Benutzung des Moduls 11
11.8.4 Übersicht
11.8.4.1 Auswerteeinheit
Das Koplanaritätsmodul besteht aus zwei Komponenten, der Auswerteeinheit mit dem Steuerteil
und dem Lasermodul. Die Auswerteeinheit befindet sich im Steuereinschub (siehe 11.8 - 4). Drei
grüne LED an der Frontseit der Auswerteeinheit zeigen den Betriebszustand an:
Mit dem RESET-Taster können Sie das Koplanaritätsmodul initialisieren.
11.8.4.2 Lasermodul
Das Lasermodul ist an einem Tragrahmen auf der rechten Maschinenseite befestigt (siehe Abb.
11.8 - 5).
Zwei rote LED und eine grüne LED signalisieren die Betriebszustände des Lasermoduls:
LED (siehe 11.8 - 4)
an aus
1 grün Betriebsspannung 5V Spannung fehlt
2 grün Betriebsspannung 12V Spannung fehlt
3 grün Lasermodul in Betrieb Lasermodul ausgeschaltet
LED (siehe Abb. 11.8 - 5)
an aus
4 rot OUT OF RANGE
(außerhalb des Messbereichs)
–
5 rot POOR TARGET
(schlechte Reflexionseigenschaften
des BE)
–
6 grün Lasermodul in Betrieb Lasermodul ausgeschaltet
Betriebsanleitung SIPLACE 80S-20/F4 11 Stationserweiterungen / Hardware
Softwareversion SR.406.xx Ausgabe 02/2000 DE 11.8 Koplanaritäts-Lasermodul (80F4)
491

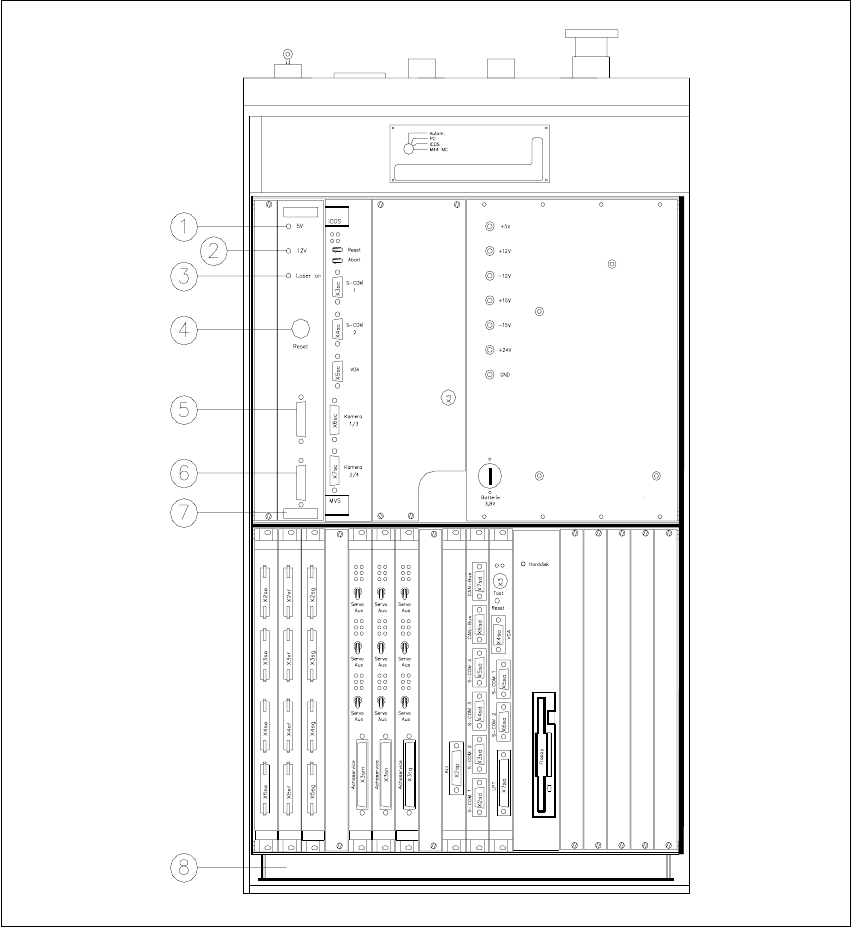

Abb. 11.8 - 4 Übersicht über das Koplanaritäts-Lasermodul
(1) Grüne LED: Betriebsspannung 5V
(2) Grüne LED: Betriebsspannung 12V
(3) Grüne LED: Lasermodul eingeschaltet
(4) RESET-Taster
(5) SUB-D-Stecker, 9-polig, COM2: zum Maschinencontroller
(6) SUB-D-Stecker, 15-polig: zum Lasermodul
(7) Auswerteeinheit mit Steuerteil
(8) Steuereinschub
11 Stationserweiterungen / Hardware Betriebsanleitung SIPLACE 80S-20/F4
11.8 Koplanaritäts-Lasermodul (80F4) Softwareversion SR.406.xx Ausgabe 02/2000 DE
492
Abb. 11.8 - 5 Koplanaritätsmodul
(1) Lasermodul
(2) Anschlusskabel
(3) Tragrahmen
(4) Rote LED: OUT OF RANGE
(5) Rote LED: POOR TARGET
(6) Grüne LED: LASER ON
(7) Aufkleber ’Laserklasse 3B’, siehe Abb. 11.8 - 2
