11 Stationserweiterungen / Hardware Betriebsanleitung SIPLACE 80S-20/F4
11.9 Dispens-Flussmittelauftrag (80F4) Softwareversion SR.406.xx Ausgabe 02/2000 DE
496
VORSICHT
Wird ein längerer Stillstand des Flussmittelauftrags erwartet (ab ca. 1Std.), muss die Übersteck-
kappe über die Zentrierpipette gezogen werden. Dieses verhindert, dass das Flussmittel kristalli-
siert und dadurch die Zentrierpipette verschließt. 11
Das Flip-Chip-Bauelement wird auf die Bestückposition bestückt und eine vorgegebene Zeit
gehalten, damit das Flussmittel antrocknen kann.
11

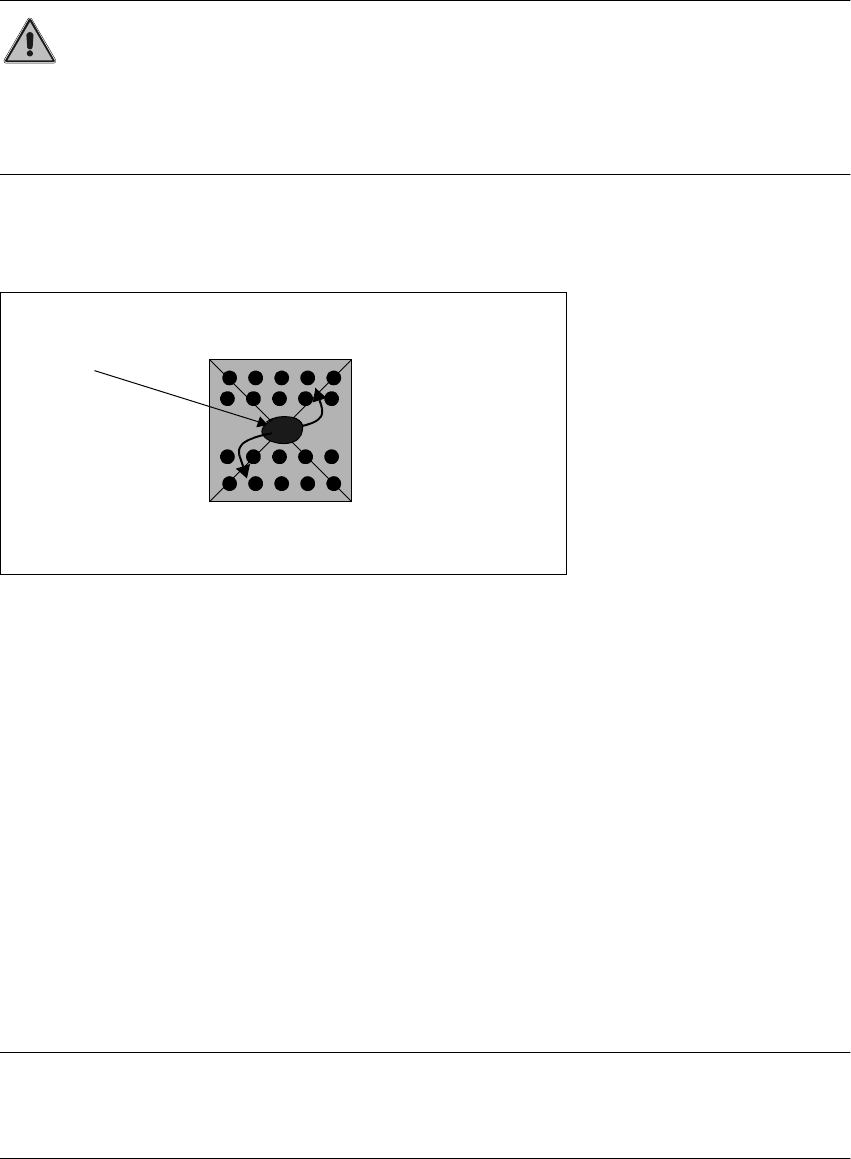

Abb. 11.9 - 2 Prinzip eines Bautelements mit Flussmittel
(1) Flussmittelauftrag verläuft zu den Anschlussbeinchen
Danach bleibt die Leiterplatte noch über eine einstellbare Zeit in der Maschine, um zu gewähr-
leisten, dass das Flussmittel sicher angetrocknet ist.
Die Eingabe der dazu geforderten Parameter ist im 11.9.7.1 GF-Liste und Parameter beschrie-
ben.
11.9.4 Flussmittel nachfüllen
Muss Flussmittel nachgefüllt werden, wird eine Warnung am Stationsrechner ausgegeben. Es
kann jedoch noch einige Zeit weiter bestückt werden. Der Vorratsbehälter soll jedoch nicht leer
gefahren werden, um ungewollte Stillstandszeiten zu vermeiden.
HINWEIS
Der Vorratsbehälter muss außerhalb der Maschine nachgefüllt werden, damit kein Flussmittel in
der Maschine verschüttet werden kann. 11
Å Fahren Sie den Flussmittelkopf in die Nachfüllposition. Siehe 11.9.7.4 Einzelfunktionen
1
Betriebsanleitung SIPLACE 80S-20/F4 11 Stationserweiterungen / Hardware
Softwareversion SR.406.xx Ausgabe 02/2000 DE 11.9 Dispens-Flussmittelauftrag (80F4)
497
Å Ziehen Sie den Vorratsbehälter nach oben aus der Halterung und drehen Sie den Deckel vom
Vorratsbehälter ab. Siehe Abb. 11.9 - 1 "Übersicht Flussmittelauftrag"
Å Füllen Sie das Flussmittel nach, und stecken Sie den Vorratsbehälter mit Deckel wieder in die
Halterung. Siehe Abb. 11.9 - 1 "Übersicht Flussmittelauftrag". Achten Sie darauf, dass der
Vorratsbehälter fest in der Halterung sitzt.
Å Spülen Sie den Flussmittelkopf in den Einzelfunktionen, bis der Schlauch und die Spritze luft-
leer sind, und Flussmittel kontinuierlich austritt. Siehe 11.9.7.4 Einzelfunktionen.
HINWEIS
Achten Sie bei allen Arbeiten darauf, dass sich keine Lufteinschlüsse in der kompletten Dosierna-
del befinden. 11
11 Stationserweiterungen / Hardware Betriebsanleitung SIPLACE 80S-20/F4
11.9 Dispens-Flussmittelauftrag (80F4) Softwareversion SR.406.xx Ausgabe 02/2000 DE
498
11.9.5 Spritze wechseln
Das Wechseln der Spritze muss bei normalen Betrieb nicht erfolgen. Bei Servicearbeiten kann
es notwendig sein, dass die Spritze ausgebaut bzw. gewechselt werden muss.
11
Abb. 11.9 - 3 Spritze wechseln
(1) Rändelschraube
(2) Dosierkolben
(3) Spritze (Syring)
(4) Haltemutter herausdrehen
Å Bringen Sie in Einzelfunktionen den Flussmittelkopf in die Nachfüllposition. Siehe Abschnitt
11.9.7.4 Einzelfunktionen. Der Dosierkolben der Spritze fährt nach unten.
Å Lockern Sie die Rändelschraube am Dosierkolben.
Å Schieben Sie den Dosierkolben nach oben. Die Spritze wird dabei entleert. Das Flussmittel
wird dabei in den Vorratsbehälter zurückgedrückt.
Å Schrauben Sie die Haltemutter mit der Spritze heraus.
