11 Stationserweiterungen / Hardware Betriebsanleitung SIPLACE 80S-20/F4 11.9 Dispens-Flussmittelauftrag (80F4) Softwareversion SR.406.xx Ausgab e 02/2000 DE 498 1 1.9.5 Spritze wec h seln Das Wechsel n der Spri tze muss …
Betriebsanleitung SIPLACE 80S-20/F4 11 Stationserweiterungen / Hardware
Softwareversion SR.406.xx Ausgabe 02/2000 DE 11.9 Dispens-Flussmittelauftrag (80F4)
497
Å Ziehen Sie den Vorratsbehälter nach oben aus der Halterung und drehen Sie den Deckel vom
Vorratsbehälter ab. Siehe Abb. 11.9 - 1 "Übersicht Flussmittelauftrag"
Å Füllen Sie das Flussmittel nach, und stecken Sie den Vorratsbehälter mit Deckel wieder in die
Halterung. Siehe Abb. 11.9 - 1 "Übersicht Flussmittelauftrag". Achten Sie darauf, dass der
Vorratsbehälter fest in der Halterung sitzt.
Å Spülen Sie den Flussmittelkopf in den Einzelfunktionen, bis der Schlauch und die Spritze luft-
leer sind, und Flussmittel kontinuierlich austritt. Siehe 11.9.7.4 Einzelfunktionen.
HINWEIS
Achten Sie bei allen Arbeiten darauf, dass sich keine Lufteinschlüsse in der kompletten Dosierna-
del befinden. 11
11 Stationserweiterungen / Hardware Betriebsanleitung SIPLACE 80S-20/F4
11.9 Dispens-Flussmittelauftrag (80F4) Softwareversion SR.406.xx Ausgabe 02/2000 DE
498
11.9.5 Spritze wechseln
Das Wechseln der Spritze muss bei normalen Betrieb nicht erfolgen. Bei Servicearbeiten kann
es notwendig sein, dass die Spritze ausgebaut bzw. gewechselt werden muss.
11

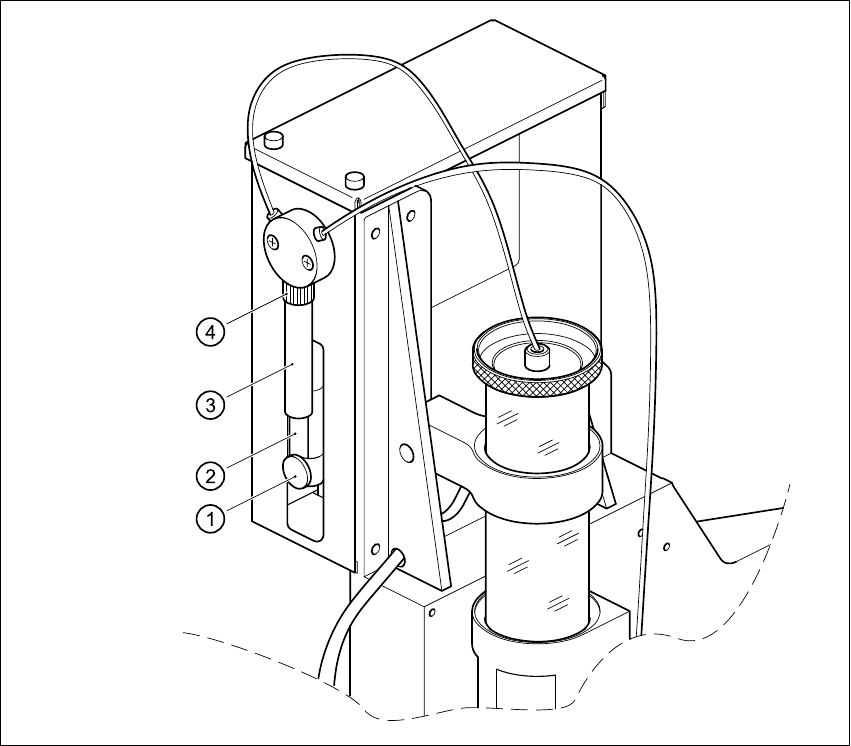

Abb. 11.9 - 3 Spritze wechseln
(1) Rändelschraube
(2) Dosierkolben
(3) Spritze (Syring)
(4) Haltemutter herausdrehen
Å Bringen Sie in Einzelfunktionen den Flussmittelkopf in die Nachfüllposition. Siehe Abschnitt
11.9.7.4 Einzelfunktionen. Der Dosierkolben der Spritze fährt nach unten.
Å Lockern Sie die Rändelschraube am Dosierkolben.
Å Schieben Sie den Dosierkolben nach oben. Die Spritze wird dabei entleert. Das Flussmittel
wird dabei in den Vorratsbehälter zurückgedrückt.
Å Schrauben Sie die Haltemutter mit der Spritze heraus.
Betriebsanleitung SIPLACE 80S-20/F4 11 Stationserweiterungen / Hardware
Softwareversion SR.406.xx Ausgabe 02/2000 DE 11.9 Dispens-Flussmittelauftrag (80F4)
499
11.9.6 Wechseln der kompletten Dosiernadel mit Zentrierpipette
Ist die Zentrierpipette defekt, kann diese einzeln gewechselt werden. Die Dosiernadel ist eine
komplette Baugruppe. Das Wechseln der kompletten Dosiernadel kann notwendig sein, falls die
Dosiernadel oder der Schlauchdurch Kristallbildung des Flussmittels verstopft und deshalb aus-
getauscht werden muss. Dabei wird die komplette Baugruppe getauscht.

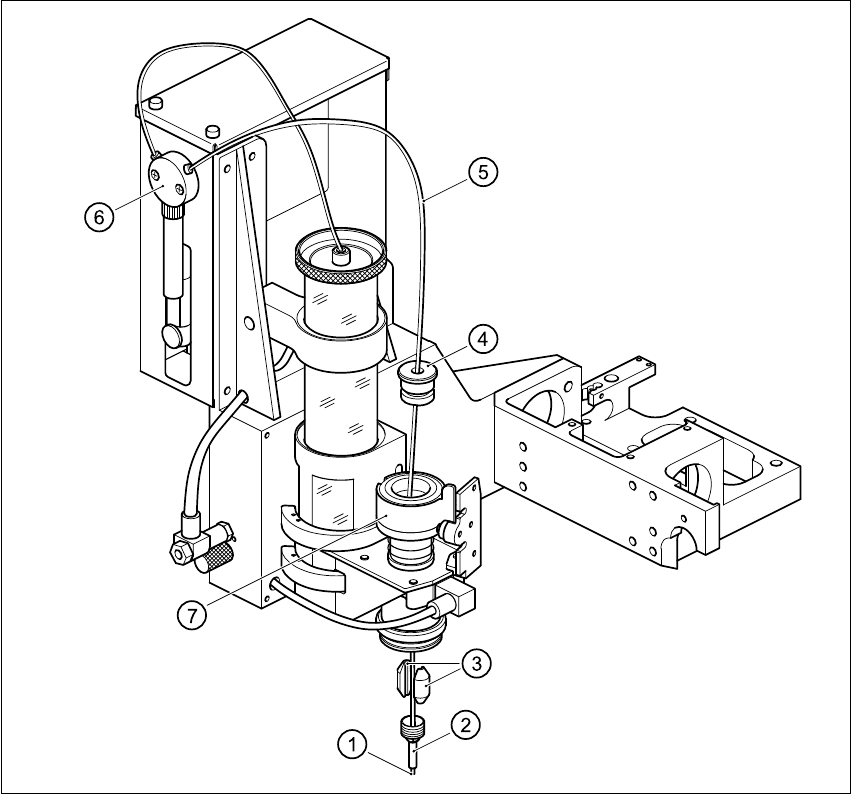

Abb. 11.9 - 4 Dosierschlauch (Tube blunt 29") wechseln
(1) Dosiernadelspitze (2) Zentrierpipette
(3) Klemmteile (4) Zylinderdeckel
(5) Dosiernadel komplett (6) Ventil
(7) Zylinder
