Betriebsanleitung SIPLACE 80S-20/F4 11 Stationserweiterungen / Hardware Softwareversion SR.406.xx Ausgabe 02/2000 DE 11.9 Dispens-Flussmittelauftrag (80F4) 505 Abb. 1 1 .9 - 8 Flussmittelauftrag GF-Liste editieren (1) Ze…
11 Stationserweiterungen / Hardware Betriebsanleitung SIPLACE 80S-20/F4
11.9 Dispens-Flussmittelauftrag (80F4) Softwareversion SR.406.xx Ausgabe 02/2000 DE
504
Volumen:
– Die Menge des aufzubringenden Flussmittels für das jeweilige Bauelement in [µl).
– Sie können von 1µl bis 100µl Flussmittelvolumen vorgeben.
– Als Richtwerte können Sie folgende Empfehlung testen:
Bauelement 6 mm x 6 mm => 8µl Flussmittel
Bauelement 10 mm x 10 mm =>10-15µl Flussmittel
Haltezeit:
– Die Zeit, wie lange das Bauelement beim Bestücken im Flussmittel gehalten werden soll.
– Sie können 0 bis 500/100 sec. vorgeben. Das entspricht 0 bis 5 Sekunden.
Kommentar:
– Sie können einen Kommentar zum jeweiligen Bauelement eintragen.
Å Bestätigen Sie die Eingaben mit OK.
Å Speichern Sie die bearbeitete Gehäuseformliste mit Übernehmen.
HINWEIS
Es können bis zu 25 Gehäuseformen am Stationsrechner eingetragen werden. 11
Å Um ein Bauelement zu editieren, müssen Sie die jeweilige Zeile markieren (Siehe Abb. 11.9 -
8)
Å Klicken Sie die Schaltfläche Editieren um eine vorhandene Gehäuseform zu bearbeiten.
Betriebsanleitung SIPLACE 80S-20/F4 11 Stationserweiterungen / Hardware
Softwareversion SR.406.xx Ausgabe 02/2000 DE 11.9 Dispens-Flussmittelauftrag (80F4)
505

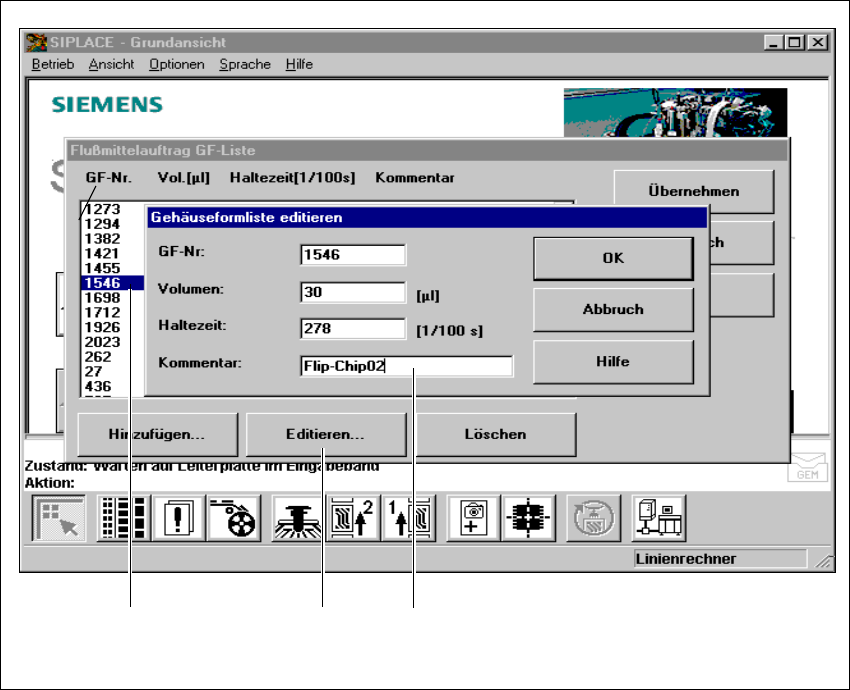

Abb. 11.9 - 8 Flussmittelauftrag GF-Liste editieren
(1) Zeile markieren
(2) Schaltfläche ’Editieren’
(3) Eingabefelder
Å Bearbeiten Sie die Daten wie bei Hinzufügen beschrieben.
Å Bestätigen Sie die Eingaben mit OK.
Å Speichern Sie die bearbeitete Gehäuseformliste mit Übernehmen.
3 1 2
11 Stationserweiterungen / Hardware Betriebsanleitung SIPLACE 80S-20/F4
11.9 Dispens-Flussmittelauftrag (80F4) Softwareversion SR.406.xx Ausgabe 02/2000 DE
506
11.9.7.3 Flussmittelparameter editieren
Å Wählen Sie das Menü „Parameter“, um Daten für den Ablauf des Flussmittelauftrages vorzu-
geben.
Abb. 11.9 - 9 Flussmittelparameter editieren
Wartezeit LP Transport:
– Die Zeit, wie lange die Leiterplatte in der Station verbleibt, bis sie weiterbestückt wird. Damit
wird gewährleistet, dass das Flussmittel sicher austrocknet und die Bauelemente nicht
mehr „wegschwimmen“ können.
– Diese Zeit wird ab dem zuletzt bestückten Flip-Chip-Bauelement gemessen.
– Sie können eine Zeit von 0 bis 40 Sekunden vorgeben.
HINWEIS
Wird diese Wartezeit gesetzt, beeinträchtigt dies die Auslastung der Linie. 11
