Betriebsanleitung SIPLACE 80S-20/F4 11 Stationserweiterungen / Hardware Softwareversion SR.406.xx Ausgabe 02/2000 DE 11.9 Dispens-Flussmittelauftrag (80F4) 507 Abb. 1 1.9 - 10 Spül-/ Bürs tposition mit Spülbehälter (1) B…
11 Stationserweiterungen / Hardware Betriebsanleitung SIPLACE 80S-20/F4
11.9 Dispens-Flussmittelauftrag (80F4) Softwareversion SR.406.xx Ausgabe 02/2000 DE
506
11.9.7.3 Flussmittelparameter editieren
Å Wählen Sie das Menü „Parameter“, um Daten für den Ablauf des Flussmittelauftrages vorzu-
geben.
Abb. 11.9 - 9 Flussmittelparameter editieren
Wartezeit LP Transport:
– Die Zeit, wie lange die Leiterplatte in der Station verbleibt, bis sie weiterbestückt wird. Damit
wird gewährleistet, dass das Flussmittel sicher austrocknet und die Bauelemente nicht
mehr „wegschwimmen“ können.
– Diese Zeit wird ab dem zuletzt bestückten Flip-Chip-Bauelement gemessen.
– Sie können eine Zeit von 0 bis 40 Sekunden vorgeben.
HINWEIS
Wird diese Wartezeit gesetzt, beeinträchtigt dies die Auslastung der Linie. 11
Betriebsanleitung SIPLACE 80S-20/F4 11 Stationserweiterungen / Hardware
Softwareversion SR.406.xx Ausgabe 02/2000 DE 11.9 Dispens-Flussmittelauftrag (80F4)
507

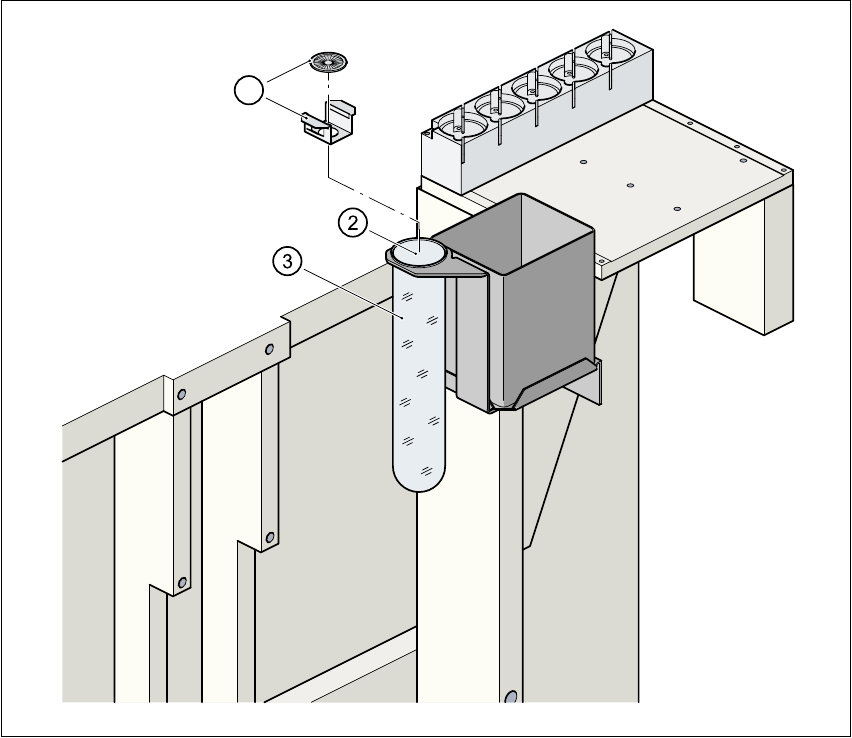

Abb. 11.9 - 10 Spül-/ Bürstposition mit Spülbehälter
(1) Bürste mit Halterung
(2) Spül-/Bürstposition
(3) Bürst-/Spülbehälter
Autom. Spülen nach:
– Damit nach einer längeren Pause des Flussmittelauftrages die Zentrierpipette und die Do-
siernadel nicht kristallisiert, kann eine Zeit vorgegeben werden, nach der gespült wird. Da-
bei wird je nach dem zeitlichen Bestückablauf, unmittelbar bevor der nächste Flip-Chip
bestückt wird dieser vorgegebene Spülvorgang durchgeführt.
– Beim Einschalten der Maschine, wird unabhängig von dieser Spülzeit, immer automatisch
gespült.
11 Stationserweiterungen / Hardware Betriebsanleitung SIPLACE 80S-20/F4
11.9 Dispens-Flussmittelauftrag (80F4) Softwareversion SR.406.xx Ausgabe 02/2000 DE
508
– Der Spülvorgang wird über der Spülposition, in einen vorgesehenen Spülbehälter durchge-
führt (siehe Abb. 11.9 - 10).
– Sie können eine Zeit von 0 bis 600 Minuten vorgeben.
Anzahl Spülzyklen:
– Haben Sie eine Zeit für automatisches Spülen vorgegeben, dann können Sie hier die An-
zahl der Spülvorgänge eingeben.
– Sie können zwischen 1 bis 10 Spülvorgänge vorgeben.
Autom. Bürsten nach
– Um die Zentrierpipette und die Dosiernadel zu reinigen, kann eine Zeit vorgegeben werden,
nach der gebürstet werden soll. Dabei fährt der Flussmittelkopf über den Spülbehälter, an
dem eine Bürste angebracht ist.
– Beim Einschalten der Maschine, wird unabhängig von dieser Bürstzeit, immer automatisch
gebürstet.
– Der Bürstvorgang wird über der Spülposition, in den vorgesehenen Spülbehälter durchge-
führt
(siehe Abb. 11.9 - 10).
– Sie können eine Zeit von 0 bis 120 Minuten vorgeben.
Anzahl Bürstzyklen
– Haben Sie eine Zeit für automatisches Bürsten vorgegeben, dann können Sie hier die An-
zahl der Bürstvorgänge eingeben.
– Sie können zwischen 1 bis 10 Bürstvorgänge vorgeben.
Flussmittel bei Trockenlauf auftragen: (Darf nur von ausgebildetem Personal ausge-
führt werden !)
– Sie haben die Möglichkeit Flussmittelpunkte auf eine Leiterplatte zu setzen ohne dass ein
Bauelement bestückt wird. Sie haben damit die Möglichkeit Flussmittelpunkte zu kontrollie-
ren um eine optimale Einstellung zu finden.
– Aktivieren Sie dazu im Menü Softwareoptionen den Menüpunkt Bearbeiten aus.
– Setzen Sie das Kontrollkästchen Flussmittel bei Trockenlauf auftragen auf ein [X].
Flussmittelpunkte werden gesetzt, ohne dass ein Bauelement gesetzt wird.
