Betriebsanleitung SIPLACE 80S-20/F4 11 Stationserweiterungen / Hardware Softwareversion SR.406.xx Ausgabe 02/2000 DE 11.9 Dispens-Flussmittelauftrag (80F4) 509 – Sie haben die M öglichk eit einen Da uerlauf o hne Fluss m…
11 Stationserweiterungen / Hardware Betriebsanleitung SIPLACE 80S-20/F4
11.9 Dispens-Flussmittelauftrag (80F4) Softwareversion SR.406.xx Ausgabe 02/2000 DE
508
– Der Spülvorgang wird über der Spülposition, in einen vorgesehenen Spülbehälter durchge-
führt (siehe Abb. 11.9 - 10).
– Sie können eine Zeit von 0 bis 600 Minuten vorgeben.
Anzahl Spülzyklen:
– Haben Sie eine Zeit für automatisches Spülen vorgegeben, dann können Sie hier die An-
zahl der Spülvorgänge eingeben.
– Sie können zwischen 1 bis 10 Spülvorgänge vorgeben.
Autom. Bürsten nach
– Um die Zentrierpipette und die Dosiernadel zu reinigen, kann eine Zeit vorgegeben werden,
nach der gebürstet werden soll. Dabei fährt der Flussmittelkopf über den Spülbehälter, an
dem eine Bürste angebracht ist.
– Beim Einschalten der Maschine, wird unabhängig von dieser Bürstzeit, immer automatisch
gebürstet.
– Der Bürstvorgang wird über der Spülposition, in den vorgesehenen Spülbehälter durchge-
führt
(siehe Abb. 11.9 - 10).
– Sie können eine Zeit von 0 bis 120 Minuten vorgeben.
Anzahl Bürstzyklen
– Haben Sie eine Zeit für automatisches Bürsten vorgegeben, dann können Sie hier die An-
zahl der Bürstvorgänge eingeben.
– Sie können zwischen 1 bis 10 Bürstvorgänge vorgeben.
Flussmittel bei Trockenlauf auftragen: (Darf nur von ausgebildetem Personal ausge-
führt werden !)
– Sie haben die Möglichkeit Flussmittelpunkte auf eine Leiterplatte zu setzen ohne dass ein
Bauelement bestückt wird. Sie haben damit die Möglichkeit Flussmittelpunkte zu kontrollie-
ren um eine optimale Einstellung zu finden.
– Aktivieren Sie dazu im Menü Softwareoptionen den Menüpunkt Bearbeiten aus.
– Setzen Sie das Kontrollkästchen Flussmittel bei Trockenlauf auftragen auf ein [X].
Flussmittelpunkte werden gesetzt, ohne dass ein Bauelement gesetzt wird.
Betriebsanleitung SIPLACE 80S-20/F4 11 Stationserweiterungen / Hardware
Softwareversion SR.406.xx Ausgabe 02/2000 DE 11.9 Dispens-Flussmittelauftrag (80F4)
509
– Sie haben die Möglichkeit einen Dauerlauf ohne Flussmittelauftrag und ohne Bestückung
durchzuführen.
– Aktivieren Sie dazu im Menü Softwareoptionen den Menüpunkt Bearbeiten aus.
– Setzen Sie das Kontrollkästchen Flussmittel bei Trockenlauf auftragen auf aus [ ].
11.9.7.4 Einzelfunktionen
Um den Flussmittelauftragskopf unabhängig vom Bestückprogramm bedienen zu können, ste-
hen Ihnen verschiedene Einzelfunktionen zur Verfügung.

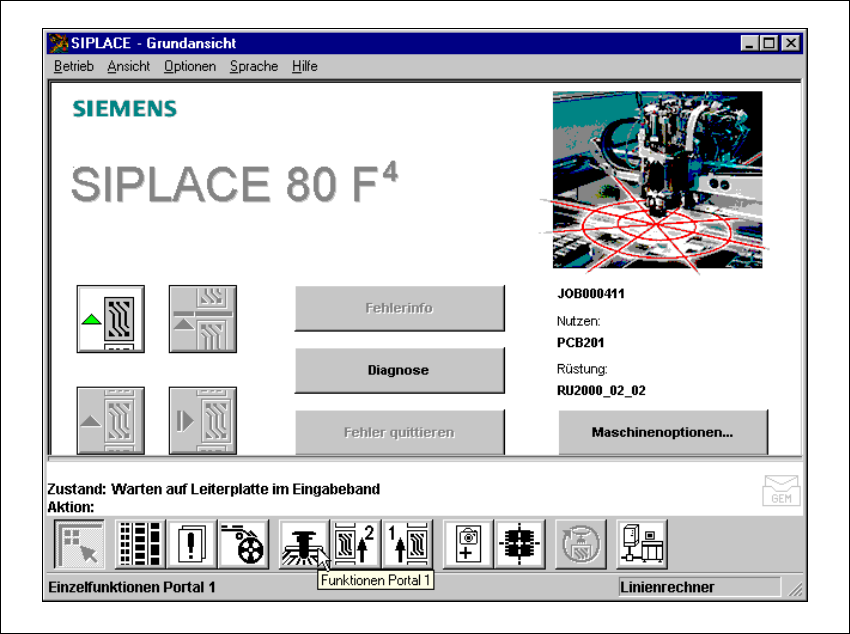

Å Klicken Sie in der Grundansicht den Symbolknopf für Funktionen Portal.
Abb. 11.9 - 11 Einzelfunktionen Portal
Å Klicken Sie in der Ansicht „Funktionen Portal“ den Symbolknopf für Portalfunktionen.
(Siehe Abb. 11.9 - 12)
11 Stationserweiterungen / Hardware Betriebsanleitung SIPLACE 80S-20/F4
11.9 Dispens-Flussmittelauftrag (80F4) Softwareversion SR.406.xx Ausgabe 02/2000 DE
510

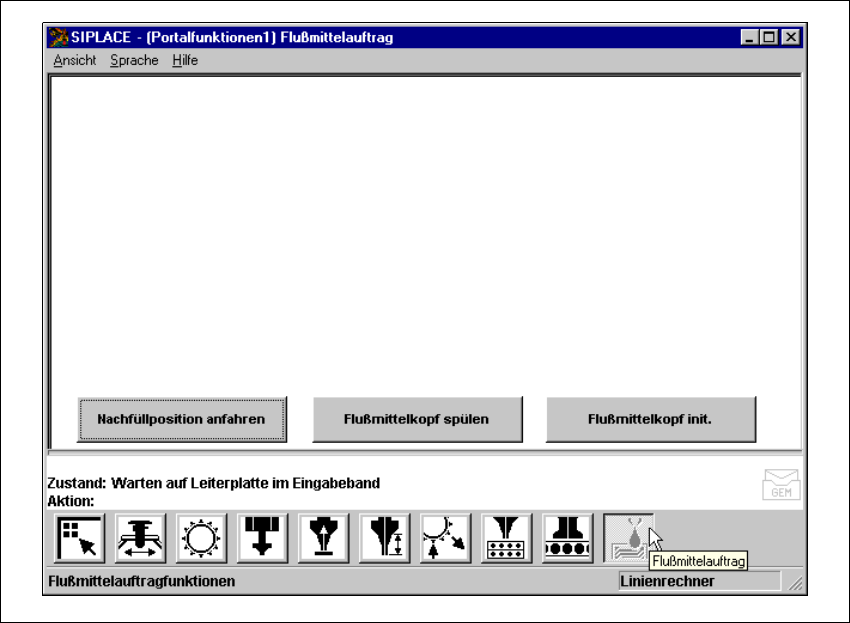

Abb. 11.9 - 12 Portalfunktionen
(1) Schaltflächen für Einzelunktionen Flussmittelauftrag (Flux)
Nachfüllposition anfahren:
Damit Sie die Spritze wechseln können, muss der Dosierkolben in der unteren Position stehen
und in einer geeigneten Lage in der Maschine (Nachfüllposition) gefahren werden.
Å Klicken Sie die Schaltfläche Nachfüllposition anfahren. Der Flussmittelkopf fährt in die
Nachfüllposition und der Dosierkolben fährt nach unten. Die Spritze kann gewechselt werden.
Siehe Abschnitt 11.9.5 Spritze wechseln.
Um Arbeiten am Flussmittelkopf durchzuführen, fahren Sie den Flussmittelkopf in die Nachfüll-
position. Das Nachfüllen von Flussmittel muss in dieser Position durchgeführt werden.
Å Klicken Sie die Schaltfläche Nachfüllposition anfahren und betätigen Sie die Starttaste. Der
Flussmittelkopf fährt in die Nachfüllposition.
