11.11 Fördererlageerkennung

11.11.1 Allgemeines

Werden Förderer mit Positionsmarken gerüstet, können diese Förderer vermessen werden.

Diese Funktion unterstützt ebenfalls die Flächenmagazin-Halterung (manuelles Tray), falls diese

mit Positionsmarken versehen ist.

Wird die Funktion "Förderer-Lageerkennung" vom Linienrechner vorgegeben, dann erscheint in

den Maschinenoptionen diese Funktion.

In den Maschinenoptionen können Sie die Förderer-Lageerkennung an der jeweiligen Station

aktivieren bzw. deaktivieren.

. 11

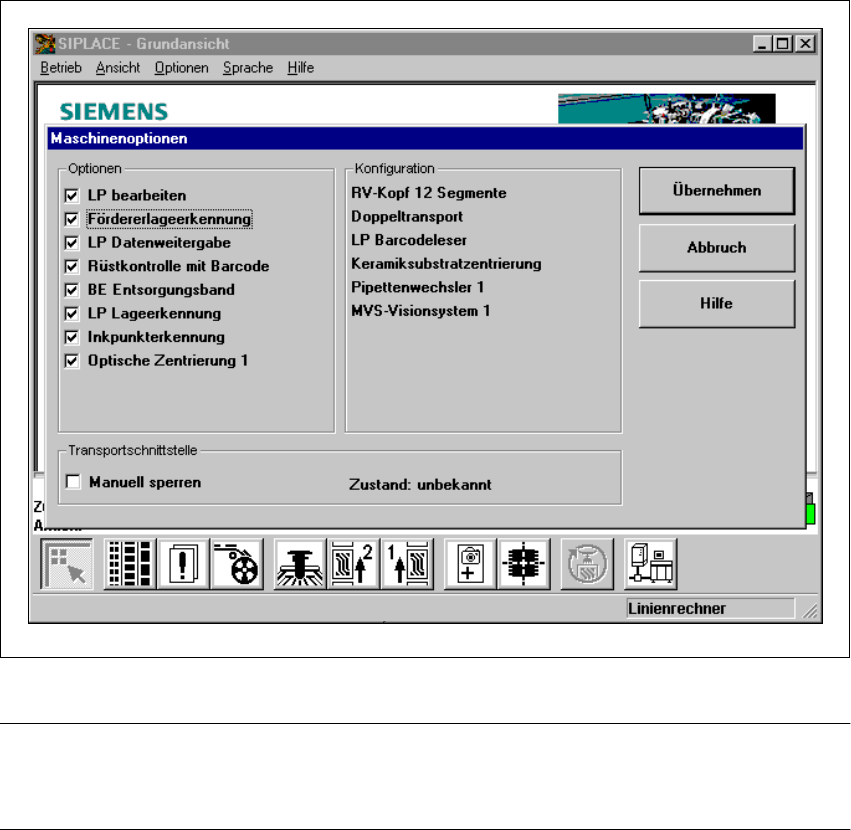

Abb. 11.11 - 1 Fördererlageerkennung

HINWEIS:

Nach dem Einschalten der Station ist die Funktion "Förderer-Lageerkennung" immer ausgeschal-

tet. 11

Betriebsanleitung SIPLACE 80S-20/F4 11 Stationserweiterungen / Hardware

Softwareversion SR.406.xx Ausgabe 02/2000 DE 11.11 Fördererlageerkennung

515

Besteht in den Nutzendaten ein Eintrag für eine Spur, wird die Position der Zentriermarke mit der

LP-Kamera auf dem jeweiligen Förderer angefahren. Der beim Messvorgang evt. ermittelte Zen-

triermarken-Offset wird dann dieser Spur zugeordnet und beim Abholvorgang auf die Abholposi-

tion aufaddiert.

11.11.1.1 Einschränkungen

– Die Förderer-Lageerkennung kann nicht für Magazinträger, die im Waffle-Pack-Wechsler ge-

rüstet werden, angewendet werden.

– Es können maximal drei Markenpositionen pro Förderer definiert werden.

– Förderermarken auf der rechten Tischseite (in Transportrichtung gesehen) können an der 80F

nicht vermessen werden.

HINWEIS:

Diese Einschränkung ist für Maschinen mit "Kamera unter Portal" nicht gültig. 11

– Steht ein Förderer auf Stellplatz 118 und liegt die Markenposition des äußeren Abholfaches

näher an der Verfahrbereichsgrenze der X-Achse als die Abholposition, dann können der För-

derer der Serie 8 mm S und Bulk-Case-Förderer nicht vermessen werden.

11 Stationserweiterungen / Hardware Betriebsanleitung SIPLACE 80S-20/F4

11.12 Feinkalibrierung Softwareversion SR.406.xx Ausgabe 02/2000 DE

516

11.12 Feinkalibrierung

11.12.1 Übersicht

Bei der Feinkalibrierung wird der Bestückoffset des Automaten vermessen und daraus die Kor-

rekturwerte ermittelt. Das Messprogramm ’Feinkalibrierung’ ist in das SITEST-Programm inte-

griert. Eine ausführliche Beschreibung der Messprozedur finden Sie in der Bedienungsanleitung

’Feinkalibrierung’ (Art.-Nr. 00191655-01)

VORSICHT

Der Zugang zum SITEST-Programm ist mit einem Passwort geschützt. Es darf nur von Techni-

kern der Firma Siemens oder von Personen mit entsprechender Qualifikation aufgerufen und be-

dient werden. 11

11.12.2 Systemvoraussetzungen

Für den Einsatz der Feinkalibrierung sind folgende Systemvoraussetzungen zu erfüllen:

Automatentyp S2x, ab F

Stationsrechner-Software ab Version 406.xx

SITEST ab Version 406.xx

11.12.3 Mess- und Hilfsmittel

Im Standardlieferumfang sind enthalten:

– Messplatte (Glasplatte im Metallrahmen)

– doppelseitig klebende Klarsichtfolie

– Beleuchtungseinheit

– Magazin mit Bauelementen aus Glas für den Revolverkopf und Pick&Place-Kopf mit Fine-

Pitch-Visionmodul

Zusätzlich muss bestellt werden:

– Manuelles Tray (Flächenmagazinträger) zur Aufnahme des Magazins für die Bauelemente aus

Glas (Artikelnummer 00116430-xx)
