1.11.3.1 Bedienelemente an der Ein- und Ausgabeseite des Automaten
Die Bedienelemente an der Ein- und Ausgabeseite des Automaten sind identisch. 1
NOT-HALT-Pilzdrucktaster, Start- und Stopptaster 1
An der Ein- bzw. Ausgabeseite des LP-Transport befinden sich je ein NOT-HALT-Pilzdruckaster,
ein Starttaster und ein Stopptaster. Die Anordnung der NOT-HALT-Pilzdrucktaster wurde so ge-
wählt, dass diese von jeder Stelle aus leicht und schnell erreichbar sind. 1
Bei Instandhaltungs-, Service- und Einrichtarbeiten ist es überdies wichtig, einen freien Blick auf
die Bestückköpfe und den Bestückbereich zu haben, um so Abläufe innerhalb der Maschine kon-
trollieren zu können. Dies gilt insbesondere für Testphasen oder wenn beispielsweise Einzelfunk-
tionen angestoßen wurden. 1
Schlüsselschalter 1
Der Schlüsselschalter befindet am Bedienfeld des LP-Ausgabebands. Er wird nur für Einricht- und
Servicearbeiten benötigt und ist deshalb ergonomisch in der Nähe von Start- und Stopptaster an-
geordnet. 1
Hauptschalter 1
Der Hauptschalter ist Bestandteil der Stromversorgung und daher an der linken Seite des LP-Ein-
gabebands platziert. Da er ausschließlich für Service- oder Instandhaltungsarbeiten benötigt wird,
ist dieser im Hinblick auf seine Bedienhäufigkeit ergonomisch angeordnet. 1
1.11.3.2 Bedienelemente auf der Konsole des Automaten
Stationsrechner, Bildschirm und Tastatur 1
Auf der Konsole sind Stationsrechner, Bildschirm und Tastatur angebracht. Sie sind so angeord-
net, dass Personen ab einer Körpergröße von 1,60 m ein ergonomisches Arbeiten möglich ist. 1
BE-Barcodeleser 1
Die beiden BE-Wechseltische für die Bauelementebereitstellung sind rechts und links vom Auto-
maten angeordnet. Aus diesem Grund wurde der BE-Barcodeleser an der Mittelkonsole unterge-
bracht. Dies erlaubt ein ergonomisches Arbeiten bei der Rüst- und Nachfüllkontrolle der
Bauelemente. 1
1 Einleitung Betriebsanleitung SIPLACE 80S-20/F4
1.11 Baugruppenübersicht - Bedienelemente Softwareversion SR.406.xx Ausgabe 02/2000 DE
50
1.11.4 Technische Daten - BE-Barcodeleser
1
Abb. 1.11 - 2 Bauelemente-Barcodeleser
(1) BE-Barcodeleser
Anschluss Stationsrechner
Dateneingabe Barcodescanner oder Tastatur
Anzahl der Zeichen Max. 40
Nicht zulässig Barcode beginnt mit Ziffer 1 oder 2
und ist weniger als 5 Zeichen lang
Anzahl der Barcodes Max. 6 pro Bauelement
Filter zum Ausblenden von Daten Max. 1 pro Barcode
Voreingestellte Codearten Code 39 (Standard oder ASCII)
Code 2 aus 5 interleaved und normal,
Code 128, UPC/EAN/JAN-Codes
(weitere auf Anfrage)
Betriebsanleitung SIPLACE 80S-20/F4 1 Einleitung
Softwareversion SR.406.xx Ausgabe 02/2000 DE 1.12 Baugruppenübersicht - Portal
51
1.12 Baugruppenübersicht - Portal
1.12.1 Lage des Portals
1

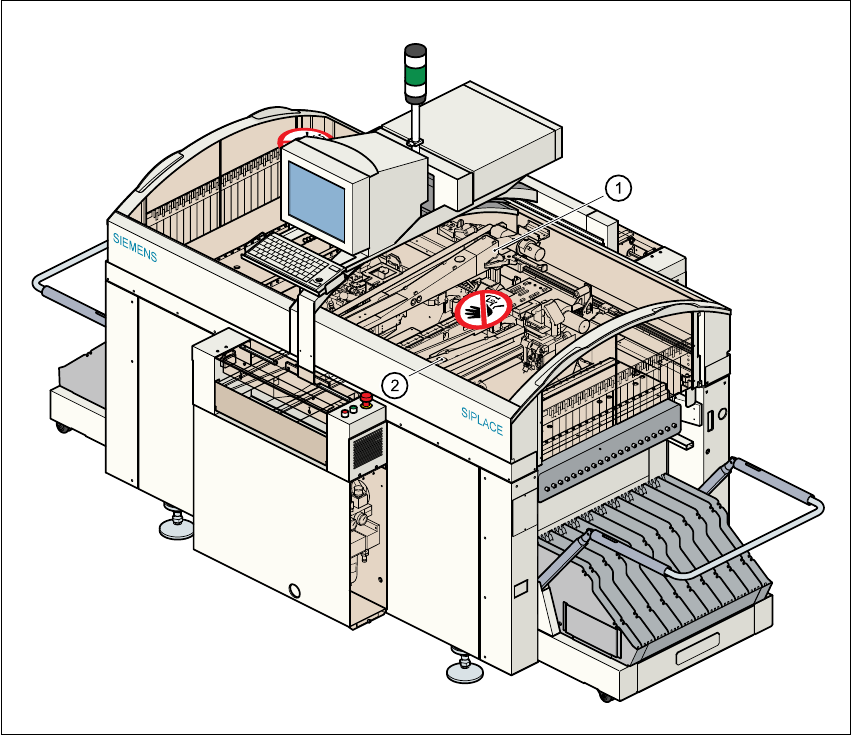

Abb. 1.12 - 1 Lage des Portals
S-20 1
(1) Portal 1
(2) Portal 2
F4 1
(1) Portal 1
Das Portalsystem ist aus den Funktionsgruppen 1
–X-Achse und
– Y-Achse aufgebaut.
