Betriebsanleitung SIPLACE 80S-20/F4 12 Stationserweiterungen / Software Softwareversion SR.406.xx Ausgabe 02/2000 DE 12. 2 GEM-Schnittstelle 537 12.2.2.6 Bestückprogramm laden Å Klic ken Si e in der Ans icht "Status…
12 Stationserweiterungen / Software Betriebsanleitung SIPLACE 80S-20/F4
12.2 GEM-Schnittstelle Softwareversion SR.406.xx Ausgabe 02/2000 DE
536
HINWEIS
Wird die Control-Verbindung vom Hostrechner abgebrochen, geht die Verbindung in den Zustand
Off-Line über. Nur der Hostrechner kann die Verbindung wieder aufbauen. An der Station kann
dieser Zustand nur durch Anklicken der Schaltfläche Off-Line verlassen werden. Erst dann sind
die Funktionen Host gesteuert und Benutzer gesteuert wieder aktivierbar. 12
Å Klicken Sie die Schaltfläche für die gewünschte Funktion an.
12
Symbolleiste: 12
Mit Hilfe der in dieser Leiste enthaltenen Symbole kann die Bedienoberfläche in folgende
Ansichten umgeschaltet werden: 12
12
Grundansicht 12
(siehe Kap. 3) 12
12
Ansicht "Statusanzeige" 12
(siehe Abbildung 12.2 - 4) 12
12
Ansicht "Bestückprogramm" 12
Mit Hilfe der Funktionen in dieser Ansicht kann ein auf dem Hostrechner oder Stationsrechner vor-
handenes Bestückprogramm geladen werden (siehe Abschnitt 12.2.2.6). 12
12
"Nachrichten" 12
Mit Hilfe der Funktionen in dieser Ansicht können die vom Hostrechner gesendeten Nachrichten
gelesen und Nachrichten zum Hostrechner gesendet werden (siehe Abschnitt 12.2.2.7). 12
12
Å Klicken Sie das gewünschte Symbol an, um auf die entsprechende Ansicht umzuschalten.
Betriebsanleitung SIPLACE 80S-20/F4 12 Stationserweiterungen / Software
Softwareversion SR.406.xx Ausgabe 02/2000 DE 12.2 GEM-Schnittstelle
537

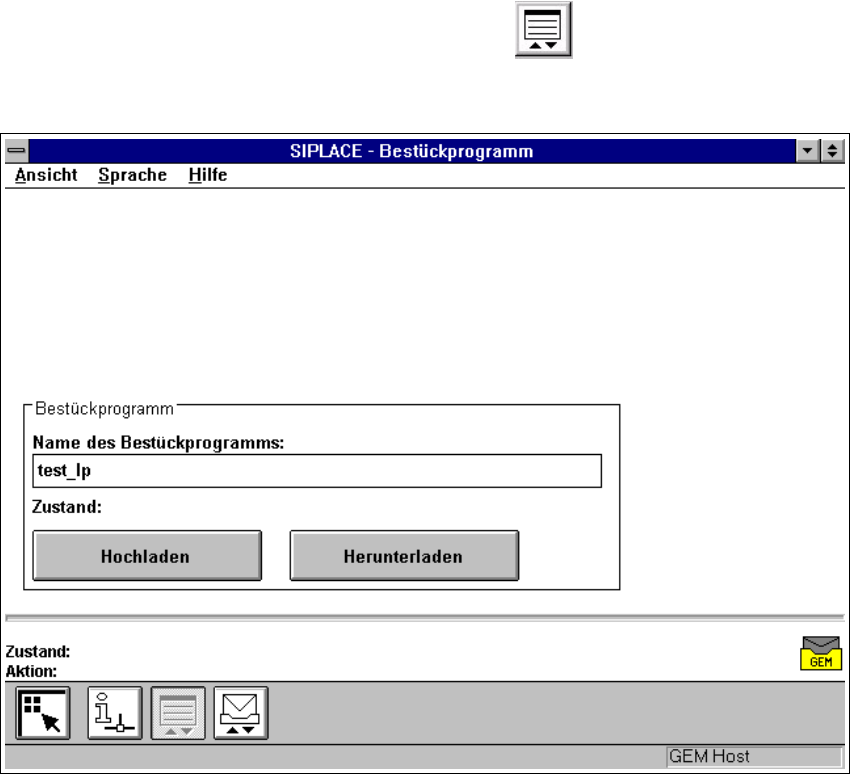

12.2.2.6 Bestückprogramm laden
Å Klicken Sie in der Ansicht "Statusanzeige" das Symbol an.
Die Bedienoberfläche wird auf die nachfolgende Ansicht umgeschaltet.
12
Abb. 12.2 - 5 Ansicht "Bestückprogramm"
12
Mit Hilfe der im Anzeigebereich enthaltenen Schaltflächen können folgende Aktionen durchge-
führt werden: 12
– Hochladen
Das Bestückprogramm, dessen Name im Editierfeld eingegeben wurde, wird vom Stations-
rechner zum Hostrechner hochgeladen.
– Herunterladen
Das Bestückprogramm, dessen Name im Editierfeld eingegeben wurde, wird vom Hostrechner
zum Stationsrechner heruntergeladen.
12
12
12 Stationserweiterungen / Software Betriebsanleitung SIPLACE 80S-20/F4
12.2 GEM-Schnittstelle Softwareversion SR.406.xx Ausgabe 02/2000 DE
538
HINWEIS
Je nach gewählter Aktion muss das entsprechende Bestückprogramm auf dem Stationsrechner
oder Hostrechner verfügbar sein.
Zum Herunterladen eines Bestückprogrammes muss die Betriebsart auf "GEM Host" eingestellt
sein (siehe Abschnitt 12.2.2.1). 12
Å Geben Sie im Editierfeld "Name des Bestückprogramms:" den Namen des gewünschten
Bestückprogramms ein.
Å Klicken Sie die jeweilige Schaltfläche zum "Hochladen" oder "Herunterladen" des entspre-
chenden Bestückprogramms an.
Die Aktion wird ausgeführt und über den Schaltflächen wird der aktuelle Zustand der Aktion
angezeigt.

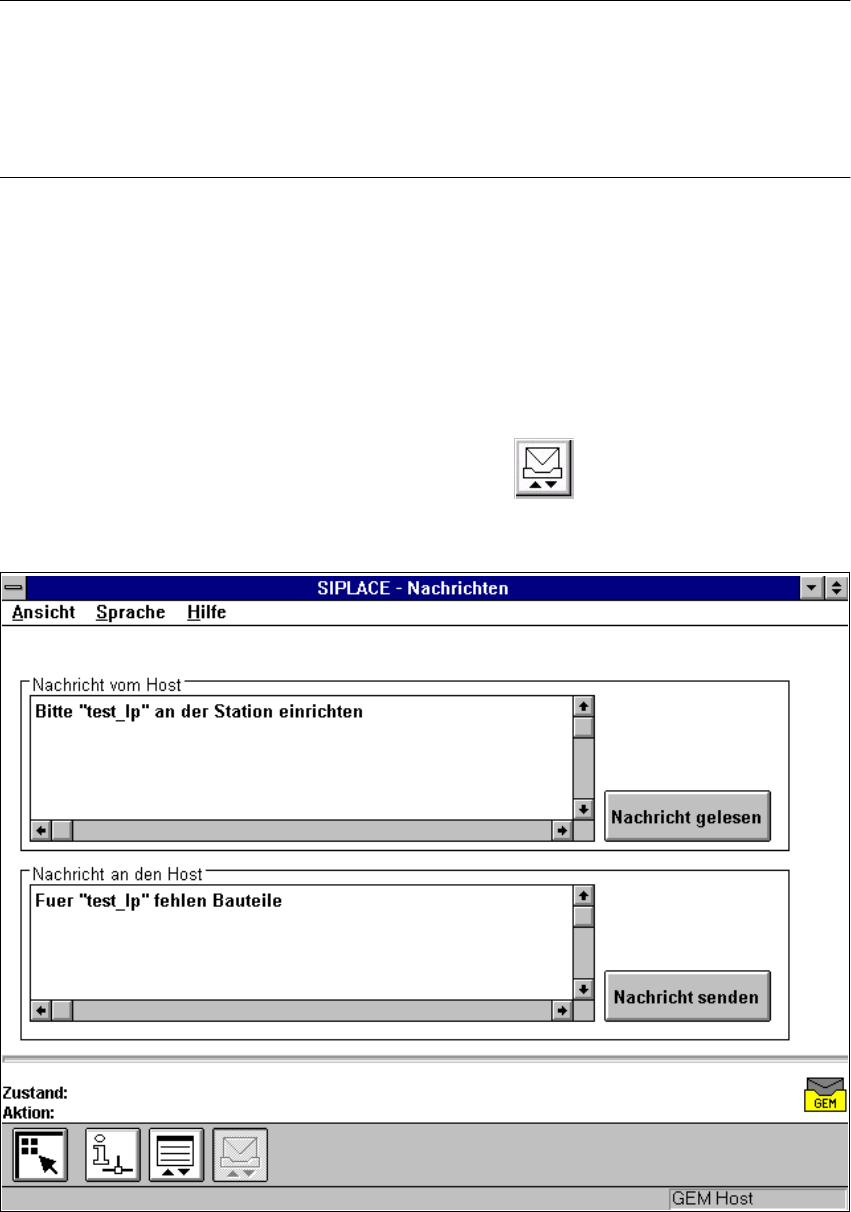

12.2.2.7 Nachrichten
Å Klicken Sie in der Ansicht "Statusanzeige" das Symbol an.
Die Bedienoberfläche wird auf die nachfolgende Ansicht umgeschaltet.
12
Abb. 12.2 - 6 Ansicht "Nachrichten"
