1.15 Baugruppenübersicht - LP-Transport Softwareversion SR.406.xx Ausgabe 02/2000 DE

1.15 Baugruppenübersicht - LP-Transport

1.15.1 Aufbau des LP-Transports

Standardmäßig ist der Automat mit dem Einfachtransport ausgestattet. Der LP-Doppeltransport

ist als Option lieferbar. Wählen Sie je nach Erfordernis die linke oder rechte Seite des LP-Trans-

ports als stationäre Transportseite. 1

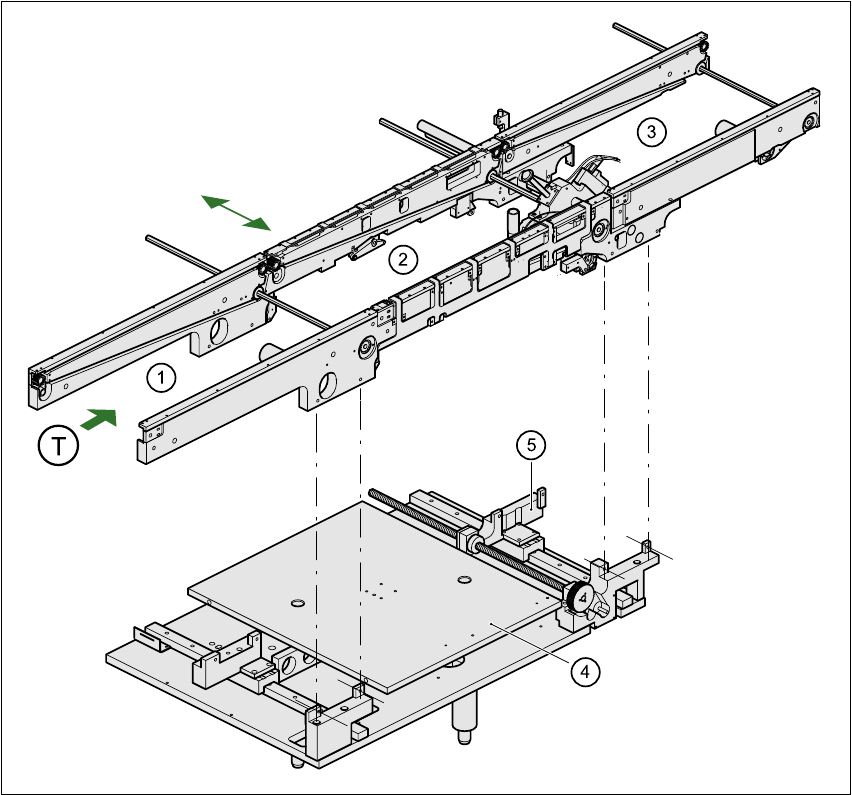

Abb. 1.15 - 1 LP-Transport - Einfachtransport

(1) Eingabetransport (2) Mittentransport

(3) Ausgabetransport (4) Hubtisch

(5) Breitenverstellung T LP-Transportrichtung 1

Betriebsanleitung SIPLACE 80S-20/F4 1 Einleitung

Softwareversion SR.406.xx Ausgabe 02/2000 DE 1.15 Baugruppenübersicht - LP-Transport

Die Transportbänder werden von Gleichstrommotoren angetrieben. Der Hubtisch im Bereich des

Mittentransports dient zum Klemmen der Leiterplatten. Die Breitenverstellung des LP-Transports

erfolgt entweder über das Menü oder per Linienrechner. 1

1.15.2 Technische Daten - Einfachtransport

1.15.3 Technische Daten - Doppeltransport

Leiterplattenformat 50mm x 50mm bis 460mm x 460mm

2" x 2" bis 18 " x 18 "

Optional: bis 508mm x 460mm

bis 20" x 18 "

Leiterplattendicke 0,5mm bis 4,5mm

Max. Leiterplattenwölbung Nach oben: 4,5mm - LP-Dicke

Nach unten: 0,5mm + LP-Dicke

Freiraum auf LP-Unterseite 25mm (Standard), 40mm (Option)

LP-Transporthöhe 830mm ± 15mm (Standard)

900mm ± 15mm (Option)

930mm ± 15mm (Option)

950mm ± 15mm (SMEMA-Option)

Feste Transportkante rechts (Standard), links (Option)

Typ der Schnittstelle Siemens (Standard), (SMEMA-Option)

BE-freier Führungsrand 3mm

LP-Wechselzeit 2,5 s

Leiterplattenformat 50mm x 50mm bis 460mm x 216mm

2" x 2" bis 18" x 8,5"

Optional: bis 508mm x 216mm

bis 20" x 8,5"
