Betriebsanleitung SIPLACE 80S-20/F4 2 Betriebssicherheit Softwareversion SR.406.xx Ausgabe 02/2000 DE 2.1 Sicherheitshinweise 75 2.1.7 Sicherheit shinweise zu den BE-Visionmodulen (80F 4 ) GEF AHR 2 An den Sicherhei tsei…
2 Betriebssicherheit Betriebsanleitung SIPLACE 80S-20/F4
2.1 Sicherheitshinweise Softwareversion SR.406.xx Ausgabe 02/2000 DE
74
2
2
2
2
2
2
2
2
Pos. 4 der Abb. 2.1 - 4 über die Warnschilder
an der Grundmaschine - NAFTA-Region 2
2
2
2
2
2
2
2
2
2
2
2
Pos. 5 der Abb. 2.1 - 4 über die Warnschilder an der Grundma-
schine - NAFTA-Region - bei geöffneten Hauben sichtbar 2
Betriebsanleitung SIPLACE 80S-20/F4 2 Betriebssicherheit
Softwareversion SR.406.xx Ausgabe 02/2000 DE 2.1 Sicherheitshinweise
75
2.1.7 Sicherheitshinweise zu den BE-Visionmodulen (80F
4
)
GEFAHR 2
An den Sicherheitseinrichtungen des Automaten oder am Fine-Pitch- bzw. Flip-Chip-Visionmodul
dürfen keinerlei Änderungen oder Manipulationen vorgenommen werden! 2
Die optische Strahlung des Fine-Pitch- bzw. Flip-Chip-Visionmoduls entspricht der Laserklasse 1,
solange das Modul fest im Automaten installiert und die Schutzhauben geschlossen sind (EN
60825-1 bzw. IEC 825). 2
Abb. 2.1 - 5 Kennzeichnung der Laserklasse 1
Laser Klasse 1
2 Betriebssicherheit Betriebsanleitung SIPLACE 80S-20/F4
2.1 Sicherheitshinweise Softwareversion SR.406.xx Ausgabe 02/2000 DE
76

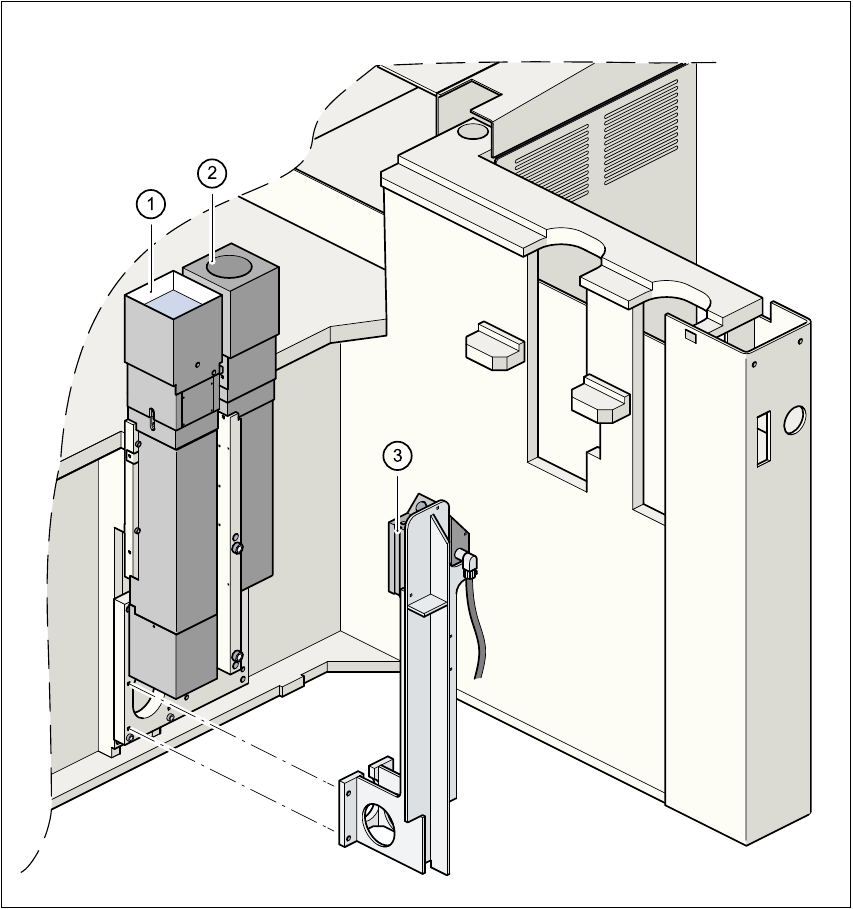

Abb. 2.1 - 6 Fine-Pitch- und Flip-Chip-Visionmodul, Koplanaritäts-Lasermodul (80F
4
)
(1) Fine-Pitch-Visionmodul
(2) Flip-Chip-Visionmodul
(3) Koplanaritäts-Lasermodul
