Betriebsanleitung SIPLACE 80S-20/F4 2 Betriebssicherheit Softwareversion SR.406.xx Ausgabe 02/2000 DE 2.1 Sicherheitshinweise 85 2.1.13 Sicherheit shinweise zum Öffnen der Schutzhauben Um jegli ches V erletzu ngsrisik o …
2 Betriebssicherheit Betriebsanleitung SIPLACE 80S-20/F4
2.1 Sicherheitshinweise Softwareversion SR.406.xx Ausgabe 02/2000 DE
84
Abb. 2.1 - 14 Wechselfähigen BE-Tisch sichern
2
Betriebsanleitung SIPLACE 80S-20/F4 2 Betriebssicherheit
Softwareversion SR.406.xx Ausgabe 02/2000 DE 2.1 Sicherheitshinweise
85
2.1.13 Sicherheitshinweise zum Öffnen der Schutzhauben
Um jegliches Verletzungsrisiko beim Öffnen der Schutzhauben an den Automaten auszuschlie-
ßen, hat der Betreiber das Bedienpersonal anzuhalten, die Schutzhauben ausschließlich gemäß
nachfolgender Beschreibung zu bedienen. 2
QUETSCHGEFAHR FÜR HÄNDE
BEI UNSACHGEMÄSSEM SCHLIESSEN DER SCHUTZHAUBEN
Wenn Sie die Schutzhauben öffnen und dabei mit der einen Hand eine der
Griffmulden (1) fassen und die andere Hand zum Führen der Schutzhauben auf
diese legen (Position (5) in Abb. 2.1 - 15) besteht die Gefahr, dass Sie Ihre Finger im schmalen
Spalt (4) zwischen Monitortraverse (3) und Schutzhaube (2) einklemmen. 2
2

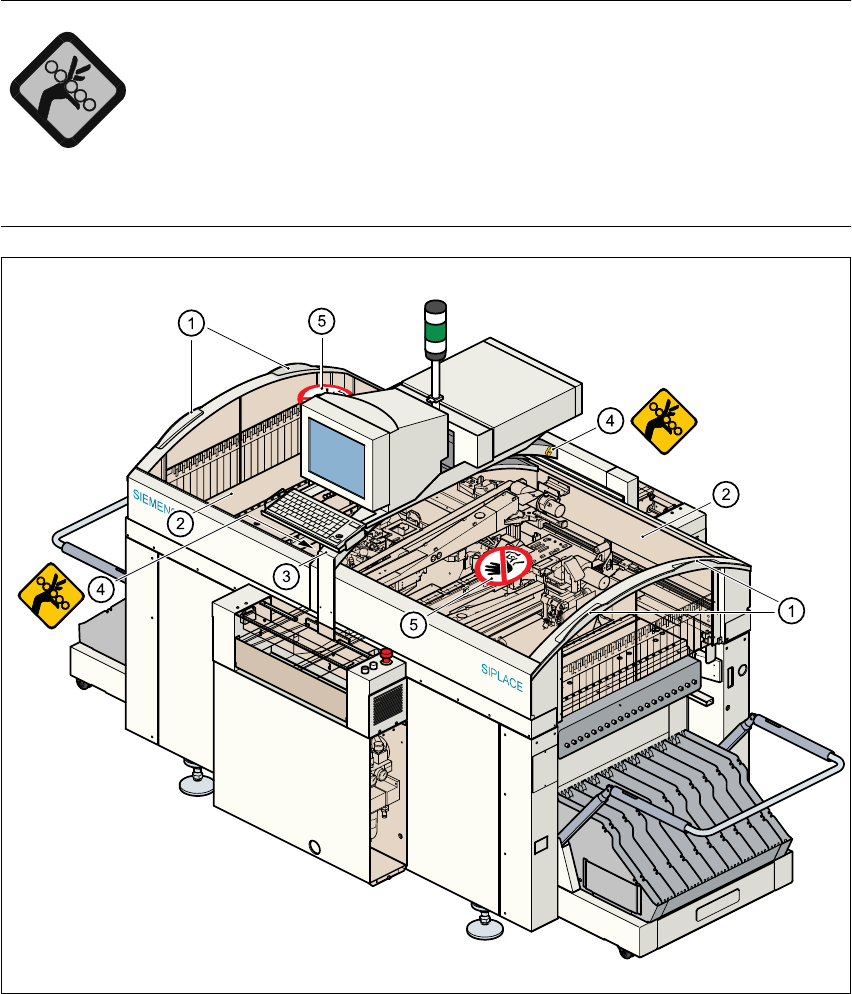

Abb. 2.1 - 15 Schutzhauben am SIPLACE-Automaten
2 Betriebssicherheit Betriebsanleitung SIPLACE 80S-20/F4
2.1 Sicherheitshinweise Softwareversion SR.406.xx Ausgabe 02/2000 DE
86
Legende zu Abb. 2.1 - 15
(1) Griffmulden zum Öffnen bzw. Schließen der Schutzhauben
(2) Schutzhaube
(3) Monitortraverse
(4) Schmaler Spalt (zwischen 4 und 10 mm)
zwischen Monitortraverse und Schutzhaube
(5) Nicht zulässige Auflagefläche für die Hände!
Die Schutzhauben der Automaten sind jeweils mit zwei Griffmulden (1) versehen. 2
HINWEIS
Greifen Sie zum Öffnen bzw. Schließen der Schutzhauben grundsätzlich mit beiden Händen in
diese Griffmulden (siehe Punkt (1) der Abb. 2.1 - 16). Mit dieser ’Zweihandbedienung’ schließen
Sie das Verletzungsrisiko an den Händen aus.
Darüber hinaus vermeiden Sie, dass sich die Schutzhauben beim Öffnen bzw. Schließen verkan-
ten und dadurch die Führungen übermäßig belastet werden. 2
