Betriebsanleitung SIPLACE 80S-20/F4 2 Betriebssicherheit Softwareversion SR.406.xx Ausgabe 02/2000 DE 2.1 Sicherheitshinweise 87 2 Abb. 2.1 - 16 Zweihandbedienung Legende zu Abb. 2.1 - 16 (1) Zweihan dbedienun g
2 Betriebssicherheit Betriebsanleitung SIPLACE 80S-20/F4
2.1 Sicherheitshinweise Softwareversion SR.406.xx Ausgabe 02/2000 DE
86
Legende zu Abb. 2.1 - 15
(1) Griffmulden zum Öffnen bzw. Schließen der Schutzhauben
(2) Schutzhaube
(3) Monitortraverse
(4) Schmaler Spalt (zwischen 4 und 10 mm)
zwischen Monitortraverse und Schutzhaube
(5) Nicht zulässige Auflagefläche für die Hände!
Die Schutzhauben der Automaten sind jeweils mit zwei Griffmulden (1) versehen. 2
HINWEIS
Greifen Sie zum Öffnen bzw. Schließen der Schutzhauben grundsätzlich mit beiden Händen in
diese Griffmulden (siehe Punkt (1) der Abb. 2.1 - 16). Mit dieser ’Zweihandbedienung’ schließen
Sie das Verletzungsrisiko an den Händen aus.
Darüber hinaus vermeiden Sie, dass sich die Schutzhauben beim Öffnen bzw. Schließen verkan-
ten und dadurch die Führungen übermäßig belastet werden. 2
Betriebsanleitung SIPLACE 80S-20/F4 2 Betriebssicherheit
Softwareversion SR.406.xx Ausgabe 02/2000 DE 2.1 Sicherheitshinweise
87
2
Abb. 2.1 - 16 Zweihandbedienung
Legende zu Abb. 2.1 - 16
(1) Zweihandbedienung
2 Betriebssicherheit Betriebsanleitung SIPLACE 80S-20/F4
2.1 Sicherheitshinweise Softwareversion SR.406.xx Ausgabe 02/2000 DE
88

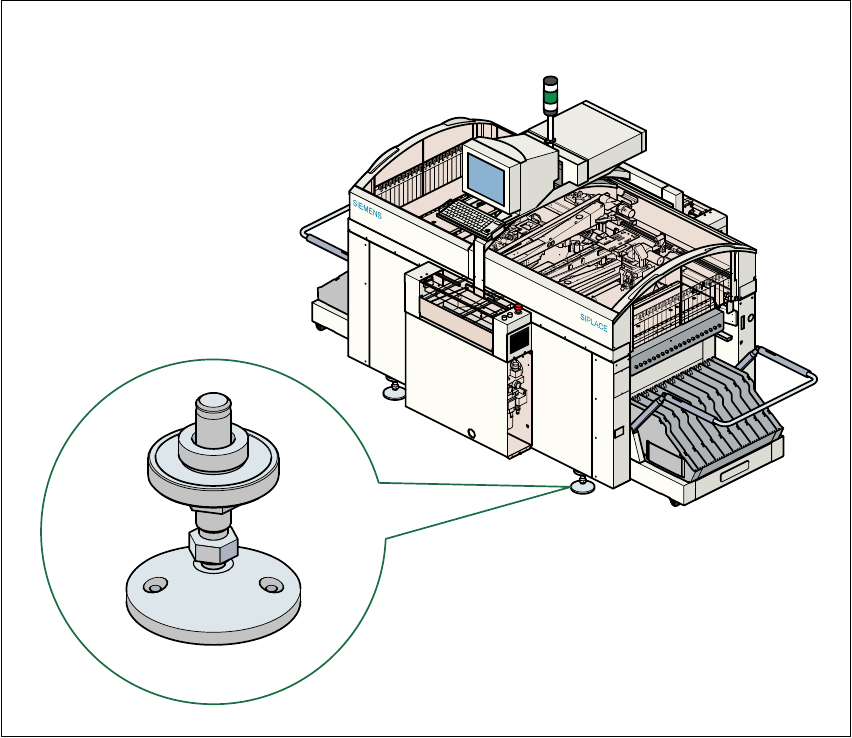

2.1.14 Den Bestückautomaten gegen Verrutschen sichern
In erdbebengefährdeten Gebieten ist es notwendig, den Bestückautomaten gegen Verrutschen zu
sichern. 2
Dazu sind in die Maschinenfüße zwei Bohrungen für Schrauben (M8) eingelassen. 2
Å Befestigen Sie den Automaten mit den Schrauben am Boden, wie dies in der nachstehenden
Abbildung dargestellt ist.
Abb. 2.1 - 17 Automaten gegen Verrutschen sichern
