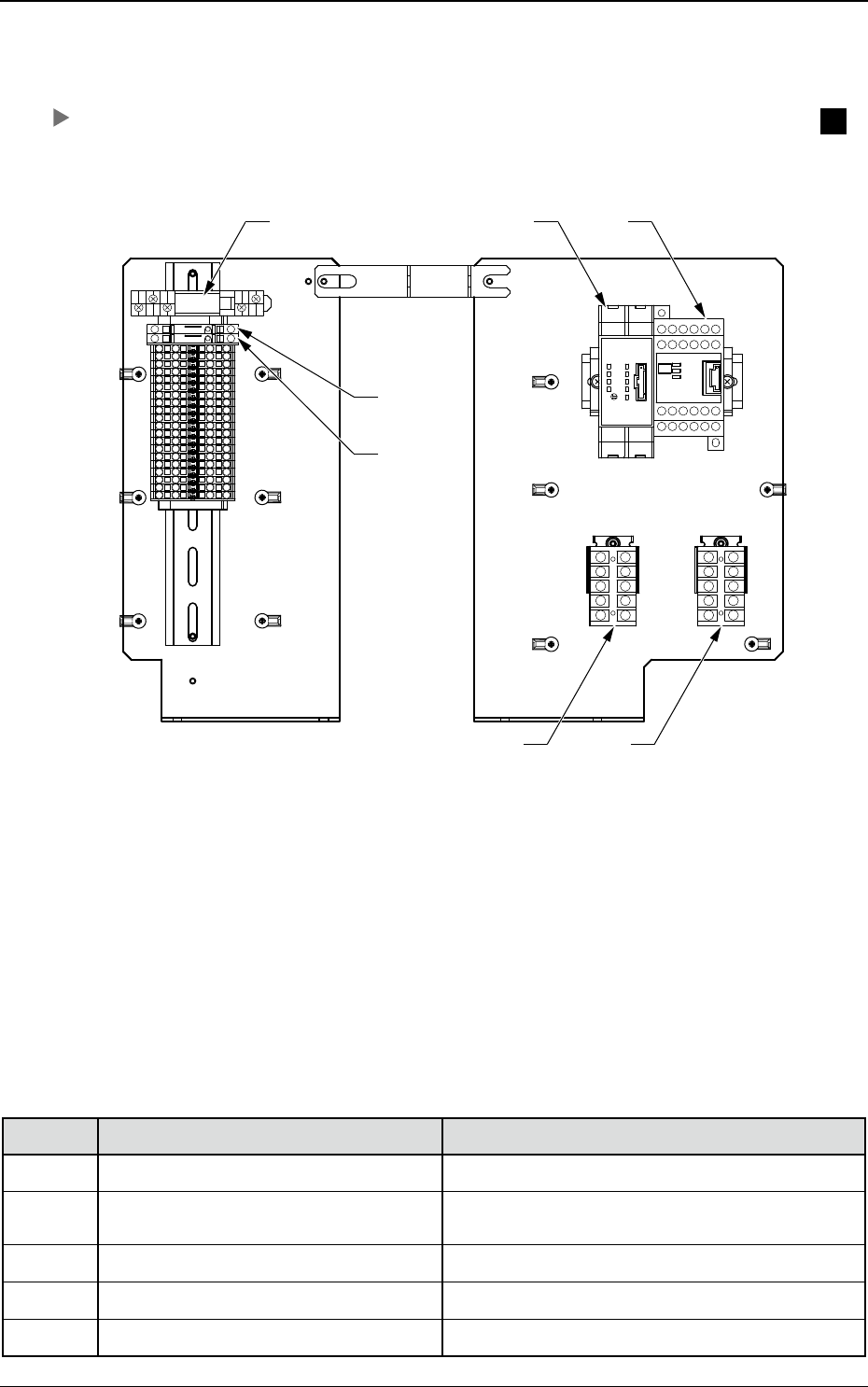

1.8 Seitenansichteinheit (Rückseite)

K1B

K75 K77

K4 K3

F2(6.3A)

F7(6.3A)

3-22A

Symbol Name Hinweise

K3 Sicherheitsrelais (NOT-AUS-Schalter)

Sicherheitsrelais (Sicherheitsabdeckung,

Feeder-Abdeckung)

K75 Block #1 Relais Feeder-Power EIN

K77 Block #2 Relais Feeder-Power EIN

K1B EINSCHALT-Relais
