DEUKYX 4-6 193-5100 1. Elektrische und elektronische Symbole Name Symbole Grasche Symbole Hinwe is e Magnetventil Y Magnetspule Y Die Magnetspule in der li n ken Ab bildung wird z u r ele kt romag- net isc he n V e r r …
DEUKYX
4-5193-5100

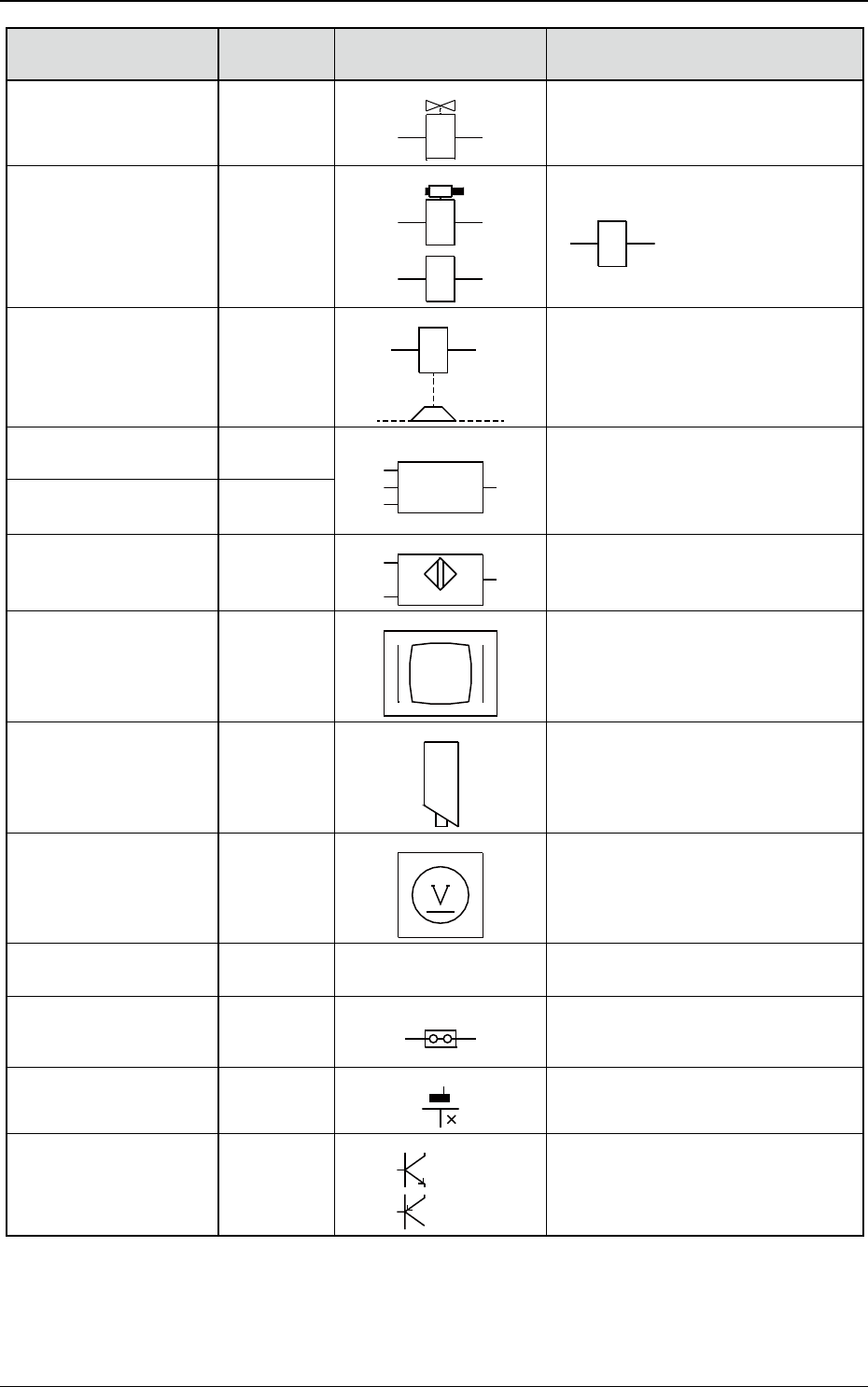

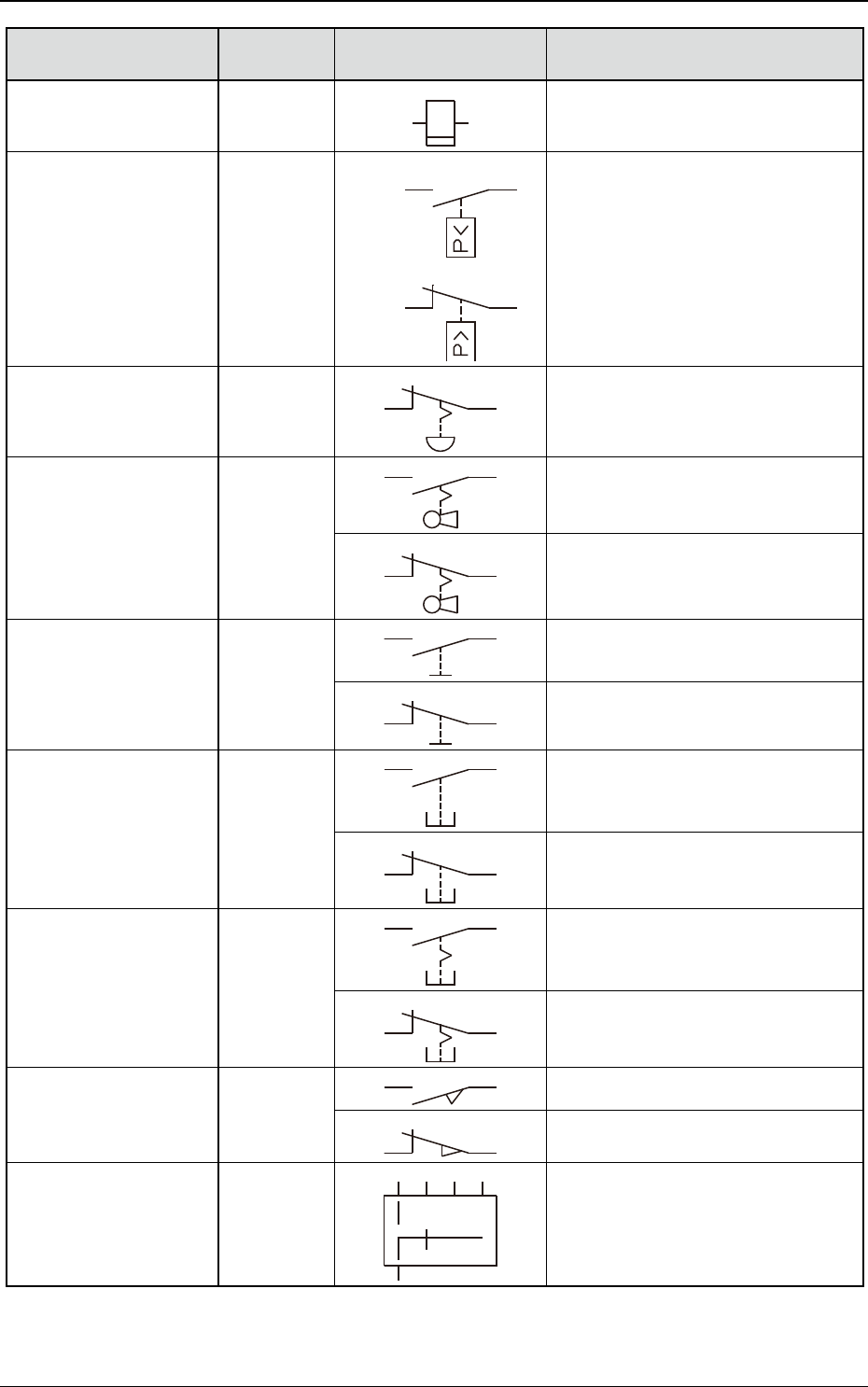

1. Elektrische und elektronische Symbole
Name Symbole Grasche Symbole Hinweise
Zykluszähler
Druckschalter S
(a)
(b)
NOT-AUS Schalter S
Schlüsselschalter S
Kontakt a
Kontakt b
Umschalter S
Kontakt a
Kontakt b
Taster
(vorübergehend)
S
Kontakt a
Kontakt b
Taster
(wechselnd)
S
Kontakt a
Kontakt b
Sicherheitstürschalter
Endschalter
S
Kontakt a
Kontakt b
Wahlschalter S
Die Funktion der Kontaktkombinations
nden Sie neben dem graschen Sym-
bol.
DEUKYX
4-6193-5100
1. Elektrische und elektronische Symbole
Name Symbole Grasche Symbole Hinweise
Magnetventil Y
Magnetspule Y
Die Magnetspule in
der linken Abbildung
wird zur elektromag-
netischen Verriegelung
der Türschalter ver-
wendet.
Elektromagnetischer
Unterbrecher
(AUS Unterbrecher)
Vakuumsensor S
Forosensor
Positionsschalter
B
Näherungsschalter B
Monitor Touchscreen
Kamera B
Voltmeter P
Messinstrument P
Jumper
In linker Abbildung sehen Sie einen
Jumper- Sockel (Jumper-Aufnahme) auf
einer LP
Batterie F
Transistor V
NPN
PNP
DEUKYX
4-7193-5100
1. Elektrische und elektronische Symbole
Name Symbole Grasche Symbole Hinweise
Störschutzlter Z
Das grasche Symbol repräsentiert eine
Einheit.
Entsprechend der Klassizierung elekt-
rischer Bauteile werden unterschiedliche
Symbole verwendet.
Servomotor-Treiber A
Schrittmotor-Treiber A
Geschwindigkeitssteu-
erung
G
Schaltleistungs G
Versorgungsunterbre-
chung für Servomotor
G
Blitzschutzschalter
Schütz
F
Inverter U
Konverter U
Einheit LP U
Festplattenlaufwerk D
Diskettenlaufwerk D
Andere Einheiten A
