2.2 Grundansicht- Auswahl "Linie/ Station"
2

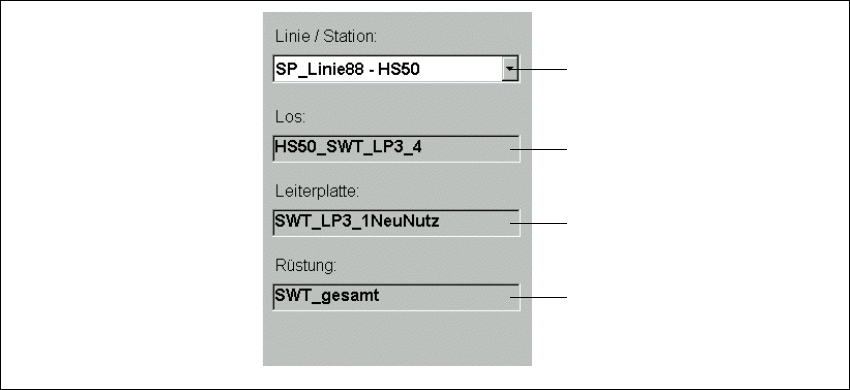

Abb. 2 - 3 Auswahl "Linie/ Station"
Legende
(1) Auswahlliste der Linie und Station
(2) Name des Loses
(3) Name der Leiterplatte
(4) Name der Rüstungs
Beschreibung: 2
Unterhalb der Auswahlliste (1) erscheint der Infoblock mit allen Angaben der zu beobachtenden
Linie/ Station. Im Infoblock können Sie nichts verändern. Sie erfahren den Namen des Loses (2),
den Namen der Leiterplatte (3) und den Namen der Rüstung (4). 2
Den Beobachtungszeitraum entnehmen Sie der Statuszeile (Abb. 2 - 1/ Pos.6). 2
Aktion: 2
Æ Doppelklicken Sie in der Auswahlliste (1) auf die entsprechende Linie und Station.
1
2
3
4
2 Übersicht: Die Bedienoberfläche Erste Schritte mit OIS
Ausgabe 04/2005 DE Softwareversion 3.0
10
2.3 Grundansicht- Anzeige "Leiterplatten"
2
Abb. 2 - 4 Leiterplatten
Legende
(1) Grafische Darstellung der Leiterplattenanzahl
(2) Anzahl der Leiterplatten
Zeigt an, wieviele Leiterplatten im Beobachtungszeitraum bereits gefertigt wurden. 2
Hinweis
Wird der angezeigte Skalenwert (hier: 100) überschritten, schaltet die Skalenansicht um.
Skaleneinheiten: 100, 200, 500, 1000, 2000, 5000 und 10000. 2
1
2
Erste Schritte mit OIS 2 Übersicht: Die Bedienoberfläche
Softwareversion 3.0 Ausgabe 04/2005 DE
11
2.3.1 Ansicht "Leiterplatten"
Æ Klicken Sie in der Grundansicht auf die Schaltfläche Leiterplatten.
Der nachfolgende Dialog erscheint: 2
2
Abb. 2 - 5 Dialog "Leiterplatten"
In Listenform werden alle im Beobachtungszeitraum produzierten Leiterplatten und entspre-
chende Leistungskennzahlen angezeigt. Anhand dieser Darstellung kann sofort festgestellt wer-
den, wie sich Änderungen an der Maschine auf die Bestückleistung auswirken. 2
Beschreibung der Spalten: 2
Station Die Station, an der die Leiterplatte fertig bestückt wurde. 2
Los Bezeichnung des Loses 2
Leiterplatte Bezeichnung des Nutzens 2
Barcode Leiterplatten-Barcode 2
Rüstung Aktuelle Rüstung 2
Nummer Leiterplattennummer 2
Transportspur Transportspur (rechts, links) 2
Taktzeit Bestückdauer der angegebenen Leiterplatte 2
Ende Fertigstellungszeitpunkt 2
