2 Übersicht: Die Bedienoberfläche Erste Schritte mit OIS
Ausgabe 04/2005 DE Softwareversion 3.0
10
2.3 Grundansicht- Anzeige "Leiterplatten"
2

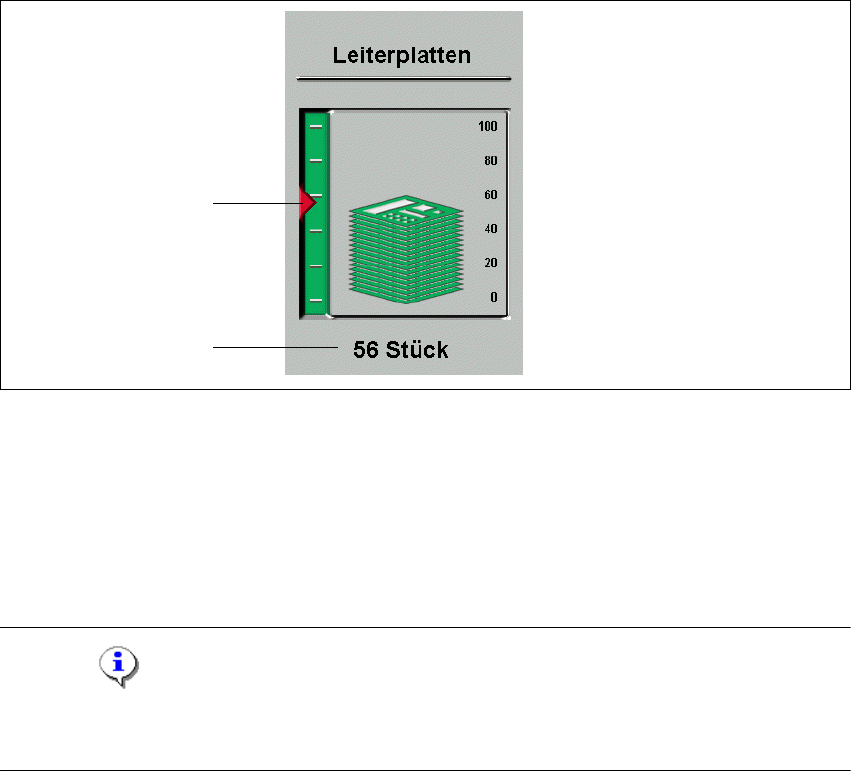

Abb. 2 - 4 Leiterplatten
Legende
(1) Grafische Darstellung der Leiterplattenanzahl
(2) Anzahl der Leiterplatten
Zeigt an, wieviele Leiterplatten im Beobachtungszeitraum bereits gefertigt wurden. 2
Hinweis
Wird der angezeigte Skalenwert (hier: 100) überschritten, schaltet die Skalenansicht um.
Skaleneinheiten: 100, 200, 500, 1000, 2000, 5000 und 10000. 2
1
2
Erste Schritte mit OIS 2 Übersicht: Die Bedienoberfläche
Softwareversion 3.0 Ausgabe 04/2005 DE
11
2.3.1 Ansicht "Leiterplatten"
Æ Klicken Sie in der Grundansicht auf die Schaltfläche Leiterplatten.
Der nachfolgende Dialog erscheint: 2
2

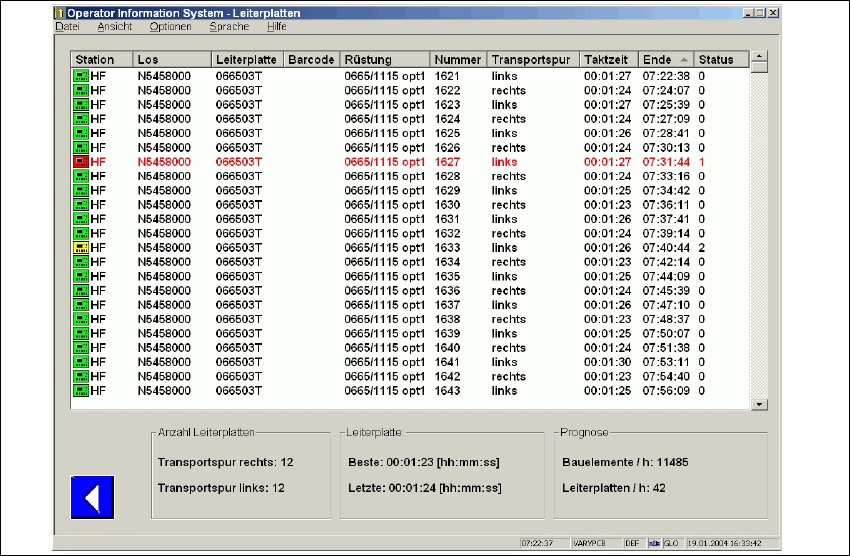

Abb. 2 - 5 Dialog "Leiterplatten"
In Listenform werden alle im Beobachtungszeitraum produzierten Leiterplatten und entspre-
chende Leistungskennzahlen angezeigt. Anhand dieser Darstellung kann sofort festgestellt wer-
den, wie sich Änderungen an der Maschine auf die Bestückleistung auswirken. 2
Beschreibung der Spalten: 2
Station Die Station, an der die Leiterplatte fertig bestückt wurde. 2
Los Bezeichnung des Loses 2
Leiterplatte Bezeichnung des Nutzens 2
Barcode Leiterplatten-Barcode 2
Rüstung Aktuelle Rüstung 2
Nummer Leiterplattennummer 2
Transportspur Transportspur (rechts, links) 2
Taktzeit Bestückdauer der angegebenen Leiterplatte 2
Ende Fertigstellungszeitpunkt 2
2
2 Übersicht: Die Bedienoberfläche Erste Schritte mit OIS
Ausgabe 04/2005 DE Softwareversion 3.0
12
Status Status der Leiterplatte: 2
0 = Leiterplatte ist fertig bestückt (grüne Farbmarkierung). 2
1 = Produktion der Leiterplatte wurde abgebrochen (rote Farbmarkierung). 2
2 = Leiterplatte wurde nachbestückt (gelbe Farbmarkierung). 2
Hinweis
Leiterplatten, die nicht fertig bestückt wurden, werden rot gekennzeichnet und bei den folgenden
Kennzahlen nicht mit berücksichtigt. Die bestückten Leiterplatten sind grün gekennzeichnet. 2
Beschreibung der Felder: 2
Anzahl Leiterplatten: 2
Transportspur rechts: Anzahl der bestückten Leiterplatten auf der rechten Transportspur 2
Transportspur links: Anzahl der bestückten Leiterplatten auf der linken Transportspur 2
2
Leiterplatte: 2
Beste: Kürzeste Bestückdauer für eine Leiterplatte im Beobachtungszeitraum. 2
Letzte: Bestückdauer der zuletzt bestückten Leiterplatte. 2
2
Prognose Die Daten der letzten Leiterplatte werden als Grundlage für die
Berechnung der zu erwartenden Bestückleistung herangezogen. 2
Bauelemente/h: Angabe über die momentane theoretische Bestückleistung für eine
Station. Die Anzahl der auf der letzten Leiterplatte bestückten Bau-
elemente wird mit der Dauer verrechnet und daraus die Bestückleistung
abgeleitet. 2
Leiterplatten/h: Aus der Bestückdauer der letzten Leiterplatte wird die erwartete Anzahl
der bestückten Leiterplatten pro Stunde abgeleitet. 2
