Erste Schritte mit OIS 2 Übersicht: Die Bedienoberfläche Softwareversion 3.0 Ausgabe 04/2005 DE 13 2.4 Grundansicht- Anzeige "V erfügbarkeit" 2 Abb. 2 - 6 V erfügbarkeit Legende (1) Grafische Darstellung der V …
2 Übersicht: Die Bedienoberfläche Erste Schritte mit OIS
Ausgabe 04/2005 DE Softwareversion 3.0
12
Status Status der Leiterplatte: 2
0 = Leiterplatte ist fertig bestückt (grüne Farbmarkierung). 2
1 = Produktion der Leiterplatte wurde abgebrochen (rote Farbmarkierung). 2
2 = Leiterplatte wurde nachbestückt (gelbe Farbmarkierung). 2
Hinweis
Leiterplatten, die nicht fertig bestückt wurden, werden rot gekennzeichnet und bei den folgenden
Kennzahlen nicht mit berücksichtigt. Die bestückten Leiterplatten sind grün gekennzeichnet. 2
Beschreibung der Felder: 2
Anzahl Leiterplatten: 2
Transportspur rechts: Anzahl der bestückten Leiterplatten auf der rechten Transportspur 2
Transportspur links: Anzahl der bestückten Leiterplatten auf der linken Transportspur 2
2
Leiterplatte: 2
Beste: Kürzeste Bestückdauer für eine Leiterplatte im Beobachtungszeitraum. 2
Letzte: Bestückdauer der zuletzt bestückten Leiterplatte. 2
2
Prognose Die Daten der letzten Leiterplatte werden als Grundlage für die
Berechnung der zu erwartenden Bestückleistung herangezogen. 2
Bauelemente/h: Angabe über die momentane theoretische Bestückleistung für eine
Station. Die Anzahl der auf der letzten Leiterplatte bestückten Bau-
elemente wird mit der Dauer verrechnet und daraus die Bestückleistung
abgeleitet. 2
Leiterplatten/h: Aus der Bestückdauer der letzten Leiterplatte wird die erwartete Anzahl
der bestückten Leiterplatten pro Stunde abgeleitet. 2
Erste Schritte mit OIS 2 Übersicht: Die Bedienoberfläche
Softwareversion 3.0 Ausgabe 04/2005 DE
13
2.4 Grundansicht- Anzeige "Verfügbarkeit"
2

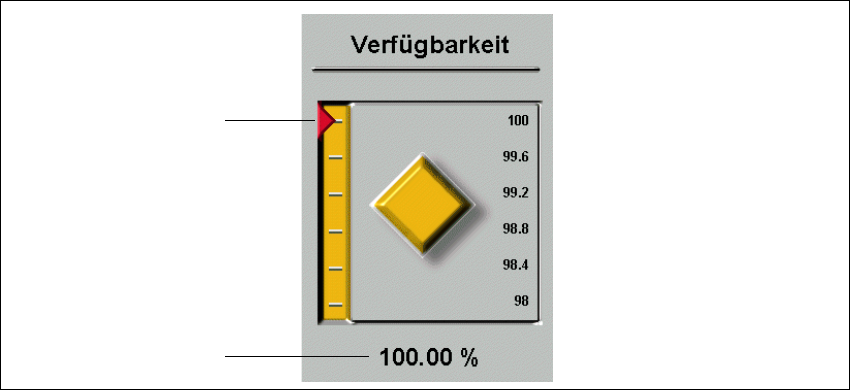

Abb. 2 - 6 Verfügbarkeit
Legende
(1) Grafische Darstellung der Verfügbarkeit
(2) Maschinen- Verfügbarkeit in %
In der Darstellung wird angezeigt, wie groß die Verfügbarkeit einer Maschine ist und ob sie im lau-
fenden Betrieb konstant bleibt (Raute), steigt (Pfeil zeigt nach oben) oder sinkt (Pfeil zeigt nach
unten). 2
Unterschreitet der berechnete Wert für die Verfügbarkeit einen vorher festgelegten Wert (Warn-
grenze), wird dies durch roten bzw. rot blinkenden Hintergrund angezeigt. 2
1
2
2 Übersicht: Die Bedienoberfläche Erste Schritte mit OIS
Ausgabe 04/2005 DE Softwareversion 3.0
14

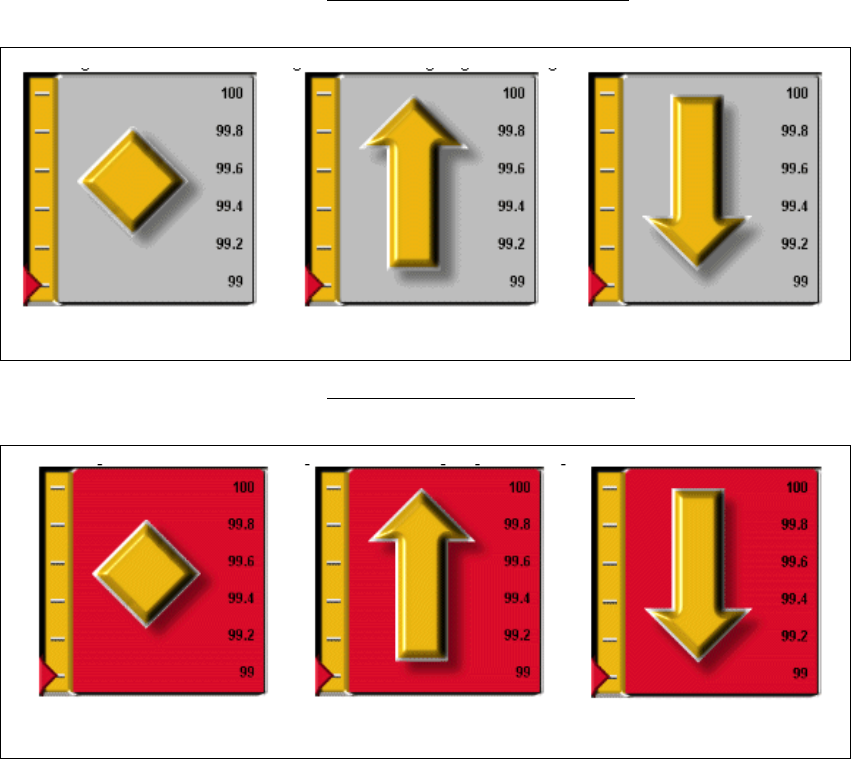

Folgende Darstellungen sind möglich: 2
Die Verfügbarkeit der Maschine liegt über der festgelegten Warngrenze
: 2
2
Die Verfügbarkeit der Maschine liegt unter der festgelegten Warngrenze
: 2
2
bleibt konstant steigt sinkt
bleibt konstant steigt sinkt
