2.4 Grundansicht- Anzeige "Verfügbarkeit"
2
Abb. 2 - 6 Verfügbarkeit
Legende
(1) Grafische Darstellung der Verfügbarkeit
(2) Maschinen- Verfügbarkeit in %
In der Darstellung wird angezeigt, wie groß die Verfügbarkeit einer Maschine ist und ob sie im lau-
fenden Betrieb konstant bleibt (Raute), steigt (Pfeil zeigt nach oben) oder sinkt (Pfeil zeigt nach
unten). 2
Unterschreitet der berechnete Wert für die Verfügbarkeit einen vorher festgelegten Wert (Warn-
grenze), wird dies durch roten bzw. rot blinkenden Hintergrund angezeigt. 2
1
2
2 Übersicht: Die Bedienoberfläche Erste Schritte mit OIS
Ausgabe 04/2005 DE Softwareversion 3.0
14
Folgende Darstellungen sind möglich: 2
Die Verfügbarkeit der Maschine liegt über der festgelegten Warngrenze
: 2
2
Die Verfügbarkeit der Maschine liegt unter der festgelegten Warngrenze
: 2
2
bleibt konstant steigt sinkt
bleibt konstant steigt sinkt
Erste Schritte mit OIS 2 Übersicht: Die Bedienoberfläche
Softwareversion 3.0 Ausgabe 04/2005 DE
15
2.4.1 Ansicht "Verfügbarkeit"
Æ Klicken Sie in der Grundansicht auf die Schaltfläche Verfügbarkeit.
Der nachfolgende Dialog erscheint: 2
2

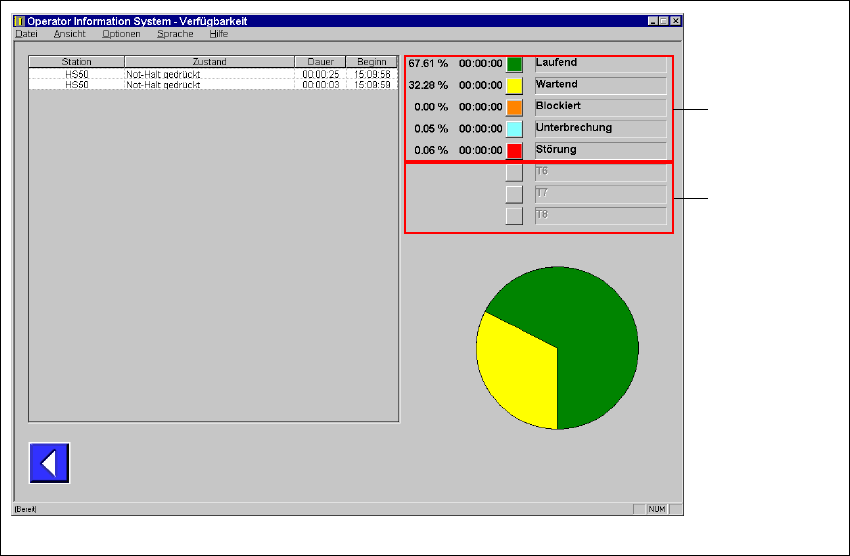

Abb. 2 - 7 Dialog "Verfügbarkeit"
In Listenform werden einzelne Zustände der Maschine protokolliert. 2
Bei der Konfiguration der Zeitanteile können diese Zustände aktiviert werden. 2
Beschreibung der Spalten: 2
Station Bezeichnung der beobachteten Station. 2
Zustand Angabe des Maschinenzustandes. 2
Dauer Dauer, während der sich die Maschine im angegebenen Zustand befand. 2
Beginn Zeitpunkt, zu dem in den aktuellen Maschinenzustand gewechselt wurde. 2
In Form eines Tortendiagramms wird angezeigt, in welchen Zuständen sich die Maschine wäh-
rend des Beobachtungszeitraums befand. 2
– Die Summe aller Zeitanteile beläuft sich auf 100%.
Jeder Zeitanteil (z.B. laufend) ist farblich gekennzeichnet.
– Es wird die Dauer des jeweiligen Zeitanteils über den gewählten Beobachtungszeitraum ange-
geben.
Legende
für Diagramm
nicht
benutzt
