Erste Schritte mit OIS 2 Übersicht: Die Bedienoberfläche Softwareversion 3.0 Ausgabe 04/2005 DE 17 Folgende Darst ellungen sind möglich: 2 Die Abwurfrate lie gt unter der festgelegte n W arngrenze , es gibt ke ine Hinwei…
2 Übersicht: Die Bedienoberfläche Erste Schritte mit OIS
Ausgabe 04/2005 DE Softwareversion 3.0
16

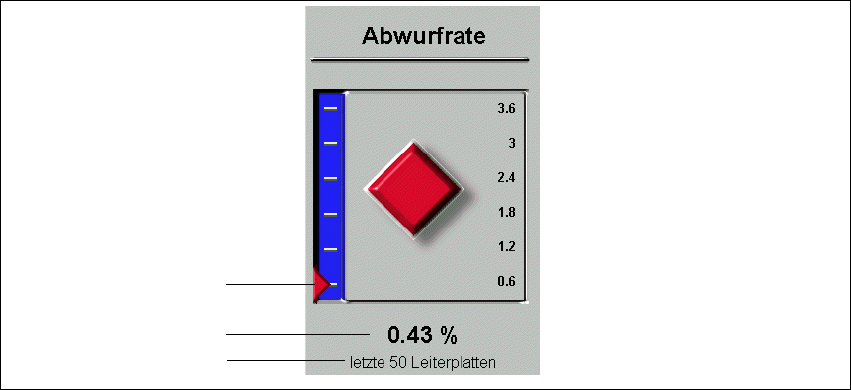

2.5 Grundansicht- Anzeige "Abwurfrate"
2
Abb. 2 - 8 Abwurfrate
Legende
(1) Grafische Darstellung der Abwurfrate
(2) Abwurfrate in %
(3) Ist nur sichtbar, wenn in Optionen--> Beobachtung ... das Kontrollkästchen Separater
Beobachtungszeitraum für Abwurfrate aktiviert und in das Feld Letzte Leiterplatten eine
Anzahl eingegeben wurde.
In der Darstellung wird angezeigt, wie groß die Abwurfrate zum aktuellen Zeitpunkt ist und ob sie
im laufenden Betrieb konstant bleibt (Raute), steigt (Pfeil zeigt nach oben) oder sinkt (Pfeil zeigt
nach unten). 2
Überschreitet der Wert für die Abwurfrate einen vorher festgelegten Wert (Warngrenze), wird dies
durch roten bzw. rot blinkenden Hintergrund angezeigt. 2
Warngrenzen für einzelne Komponenten können überschritten werden. Dies wird durch ein rotes
bzw. rot blinkendes Rauten- oder Pfeilsymbol angezeigt. 2
1
2
3
Erste Schritte mit OIS 2 Übersicht: Die Bedienoberfläche
Softwareversion 3.0 Ausgabe 04/2005 DE
17

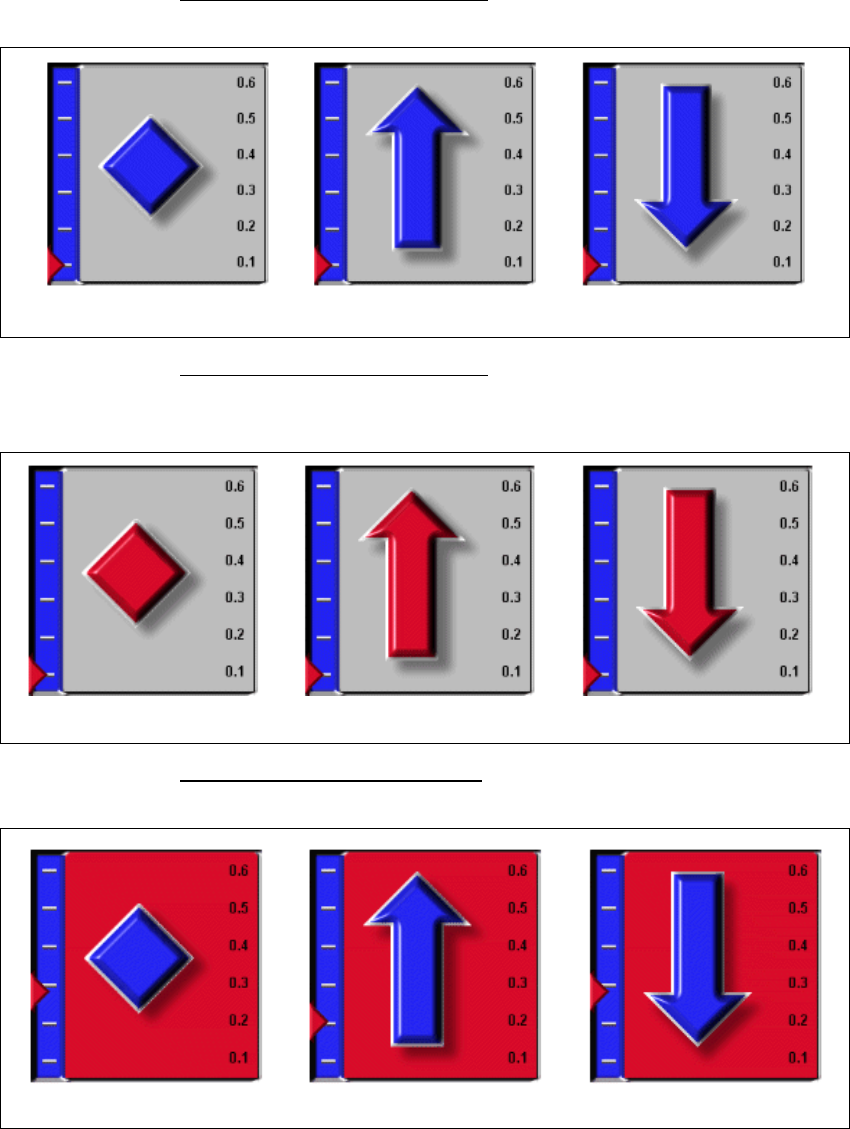

Folgende Darstellungen sind möglich: 2
Die Abwurfrate liegt unter der festgelegten Warngrenze
, es gibt keine Hinweise auf Störungen: 2
2
Die Abwurfrate liegt unter der festgelegten Warngrenze
. Die maximale Fehlerzahl für eine Kom-
ponente wurde überschritten: 2
2
Die Abwurfrate liegt über der festgelegten Warngrenze
: 2
2
bleibt konstant steigt sinkt
bleibt konstant steigt sinkt
bleibt konstant steigt sinkt
2 Übersicht: Die Bedienoberfläche Erste Schritte mit OIS
Ausgabe 04/2005 DE Softwareversion 3.0
18
Die Abwurfrate liegt über der festgelegten Warngrenze. Für mindestens eine Fehlerklasse wurde
der Grenzwert überschritten: 2
2
Wird eine der Ikonen rot dargestellt, ist dies ein Hinweis darauf, dass die entsprechende Fehler-
klasse vermehrt auftritt, d.h. dass die für die Abwurfrate oder eine Komponente festgelegte Warn-
grenze überschritten wurde. 2
bleibt konstant steigt sinkt
