Erste Schritte mit OIS 3 Praxisbeispiele Softwareversion 3.0 Ausgabe 04/2005 DE 27 Beschreibung der Bericht e: 3 Leistungsdaten: V erfügbarkeit, Abwurfrate, pro duzierte Leiterplatten, Anza hl der fertig bestückten Leite…

3 Praxisbeispiele Erste Schritte mit OIS

Ausgabe 04/2005 DE Softwareversion 3.0

3.2 Beispiel 2: Drucken von Berichten

Die Berichte beinhalten jeweils Informationen bezogen auf den Beobachtungszeitraum. 3

Æ Klicken Sie im Menü Datei auf den Eintrag Drucken...

Der nachfolgende Dialog erscheint: 3

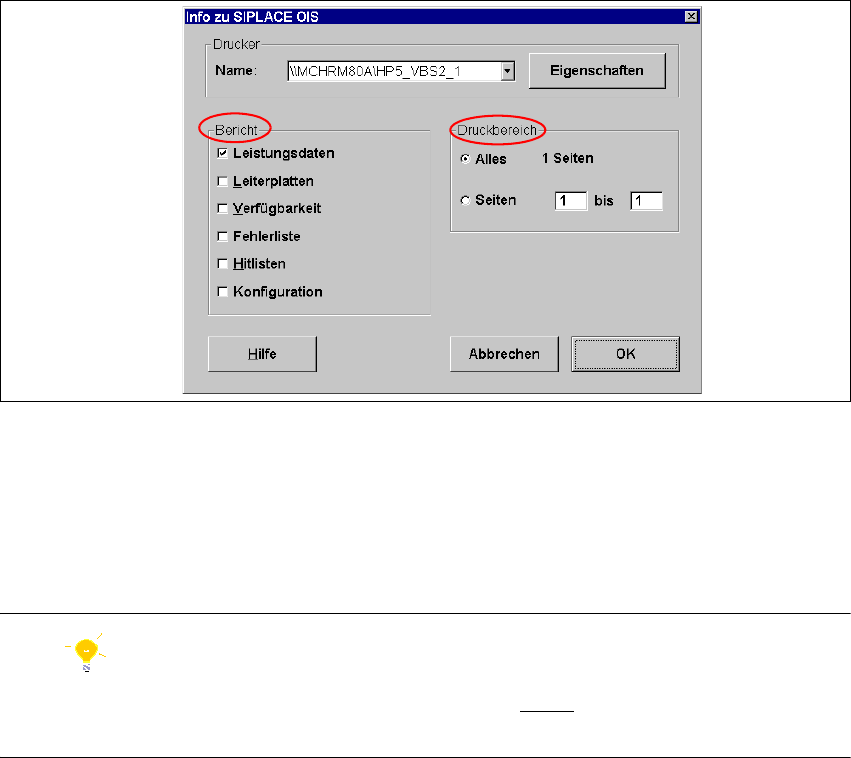

Abb. 3 - 2 Drucken von Berichten

Æ Wählen Sie einen oder mehrere Berichte, die Sie drucken möchten, aus.

Æ Ist nur ein Dokument ausgewählt, können Sie einen Druckbereich festlegen:

Tragen Sie die erste und die letzte zu druckende Seite in den Feldern ein.

Æ Klicken Sie auf die Schaltfläche OK.

Tipp

Wollen Sie mehrere Berichte drucken, wählen Sie diese in einem

Druckauftrag aus.

Grund: Alle ausgewählten Berichte beziehen sich dann auf dieselbe Uhrzeit. 3

Erste Schritte mit OIS 3 Praxisbeispiele

Softwareversion 3.0 Ausgabe 04/2005 DE

Beschreibung der Berichte: 3

Leistungsdaten: Verfügbarkeit, Abwurfrate, produzierte Leiterplatten, Anzahl der

fertig bestückten Leiterplatten pro Stunde, Anzahl der bestückten

Bauelemente pro Stunde. 3

Leiterplatten: Anzahl der produzierten Leiterplatten, Angaben zur besten Leiter-

platte und eine Detailliste mit Angaben zu den einzelnen Leiter-

platten. 3

Verfügbarkeit: Maschinenzustände, in denen sich die Maschine befand. 3

Fehlerliste: Detailangaben zu den einzelnen aufgetretenen Fehlern.

Wird zum Druckzeitpunkt die Fehlerliste angezeigt, wird deren

aktueller Inhalt gedruckt. Aus jeder anderen Ansicht heraus wird

die komplette Liste gedruckt. 3

Hitlisten: Angaben über die Komponenten mit der höchsten Abwurfrate. 3

Konfiguration: Einstellungen des Optionsdialoges (z.B. aktuelle Grenzwerte,

Beobachtungszeitraum, ...). 3

3 Praxisbeispiele Erste Schritte mit OIS

Ausgabe 04/2005 DE Softwareversion 3.0

3.3 Beispiel 3: Exportieren von Daten

3.3.1 Schritt 1: So speichern Sie die Daten im Excelformat

Beschreibung: 3

Um die Daten auch von anderen Auswerteprogrammen nutzen zu können, müssen sie aufbereitet

werden. Die in Tabellenform vorliegenden Daten können auch in Dateien gespeichert werden. Um

die Daten auch in komfortablen Tabellenverwaltungssystemen auswerten und Statistiken erstellen

zu können, müssen sie für den Export aufbereitet werden. 3

Aktion: 3

Æ Klicken Sie im Menü Datei auf den Eintrag Export...

Der nachfolgende Dialog erscheint:

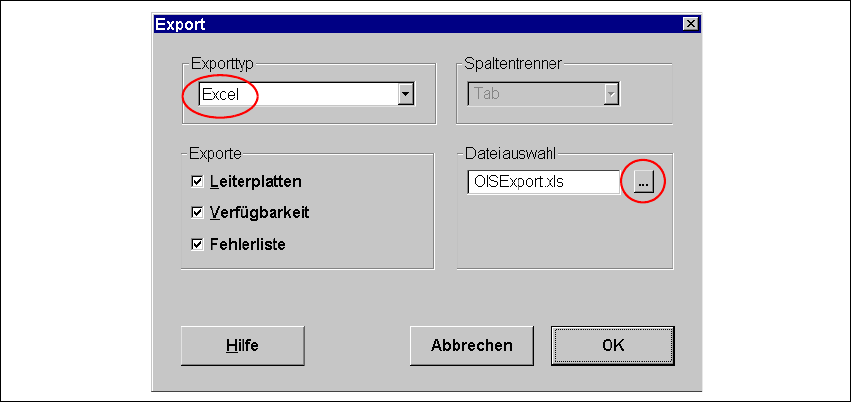

Abb. 3 - 3 Dialog "Export"

Æ Wählen Sie im Feld Exporttyp das Format Excel aus.

Æ Wählen Sie im Feld Exporte die Datentypen aus, die Sie exportieren möchten.

Æ Klicken Sie im Feld Dateiauswahl auf die Schaltfläche ... und wählen Sie den entsprechenden

Ordner aus.

Æ Bestätigen Sie die Verzeichnisauswahl mit OK.

Æ Starten Sie den Datenexport durch Klicken auf die Schaltfläche OK.
