Erste Schritte mit OIS 1 Einführung
Softwareversion 3.0 Ausgabe 04/2005 DE
5
1Einführung
Mit dieser Anleitung erhalten Sie einen ersten Überblick und Einstieg in SIPLACE OIS 3.0. 1
Sie finden hier alles, was Sie für Ihre ersten Schritte mit SIPLACE OIS brauchen. Tipps und Tricks
erleichtern Ihnen die Arbeit mit SIPLACE OIS. 1
Die Online- Hilfe unterstützt Sie im täglichen Umgang mit SIPLACE OIS direkt an der Maschine.1
1.1 Zeichenerklärung
Zur leichteren Lesbarkeit werden verschiedene Zeichen und Vermerke verwendet. 1
1
1
1
Wörter in Fett-
schrift
Hierbei handelt es sich um Dialog, Dialogfelder,
Menüpunkte und Befehle.
Schritt...
Umfasst alle Handlungen, die einen bestimmten
Dialog betreffen. Ein Dialog kann mehrere Handlun-
gen beinhalten.
Æ
verlangt eine Handlung (z.B. Klicken mit der Maus,
Öffnen einer Datei)
Entspricht einer Warnung. Die Information ist wich-
tig für ein erfolgreiches Arbeiten.
Erläuternde Hinweise bzw. Information.
Tipp, um Ihnen die Arbeit mit SIPLACE OIS zu
erleichtern.
Tab. 1 - 1 Zeichenerklärung
1 Einführung Erste Schritte mit OIS
Ausgabe 04/2005 DE Softwareversion 3.0
6
1.2 Was bietet SIPLACE OIS?
SIPLACE OIS (Operator Information System) erfasst und visualisiert die Betriebsarten der
SIPLACE Bestückautomaten im laufenden Betrieb. Damit optimieren Sie den Bestückprozess
Ihrer SIPLACE Automaten. 1
Die Betriebsarten, die Ihnen SIPLACE OIS liefert, umfassen statistische Informationen über: 1
– die abgeworfene Bauelemente,
– die Zeitanteile der Zustände, in der sich die Maschine während des Betriebs befindet und
– die gefertigten Leiterplatten.
OIS teilt Ihnen mit, wenn die Maschine fehlerfrei produziert. Sind Sie mit der angezeigten Bestück-
leistung der Maschine nicht zufrieden, hilft OIS, die Ursachen zu finden. Zudem informiert OIS Sie,
wenn einstellbare Grenzwerte für Leistung bzw. Fehlerraten überschritten werden. 1
1.3 SIPLACE OIS starten
Um SIPLACE OIS zu starten, führen Sie folgende Schritte aus: 1
Am Bestückautomaten 1
Æ Klicken Sie in der Grundansicht der Bedienoberfläche im Menü Betrieb auf OIS starten.
An einem PC mit Windows 1
Æ Gehen Sie auf Start--> Programme --> SIPLACE OIS --> OIS Client.
Æ Es erscheint die folgende Ansicht:
1

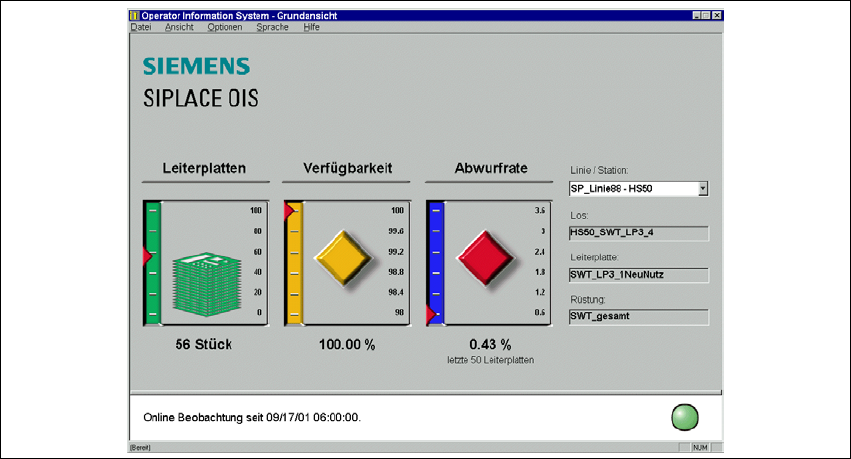

Abb. 1 - 1 Grundansicht SIPLACE OIS
Erste Schritte mit OIS 2 Übersicht: Die Bedienoberfläche
Softwareversion 3.0 Ausgabe 04/2005 DE
7
2 Übersicht: Die Bedienoberfläche
Machen Sie sich in diesem Kapitel mit der Bedienoberfläche von SIPLACE OIS vertraut. Die
Bedienoberfläche ist in die nachfolgend beschriebenen Bereiche aufgeteilt. Zur leichteren Orien-
tierung können Sie die Bedienoberfläche in 6 funktionale Einheiten einteilen: 2
2

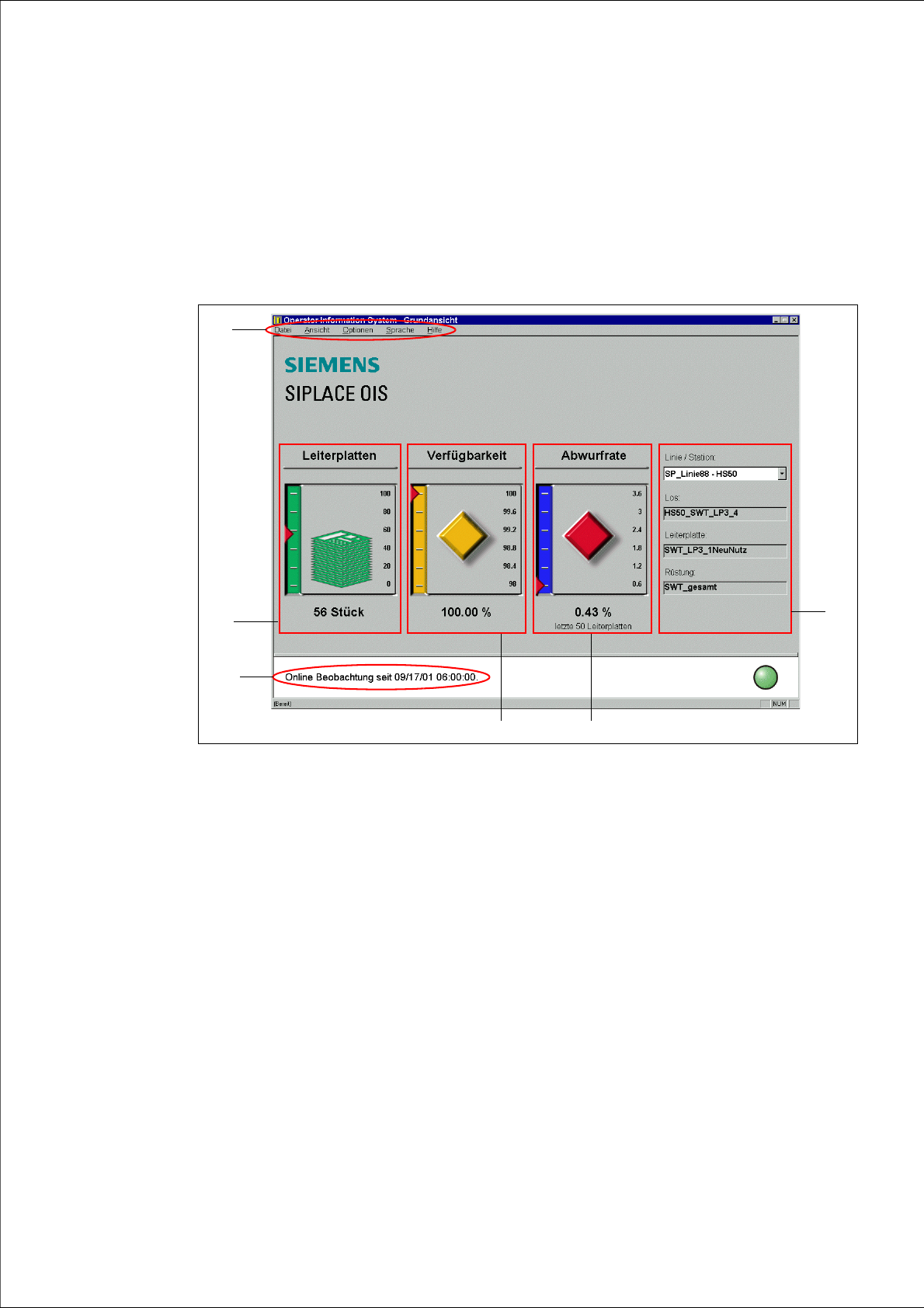

Abb. 2 - 1 Die Bedienoberfläche
Legende
(1) Menüleiste
(2) Auswahlmenü und Infoblock
(3) Aktuelle Zustandsbeschreibung zu den Leiterplatten
Aufruf des Dialoges "Leiterplatten"
(4) Aktuelle Zustandsbeschreibung zur Verfügbarkeit der Maschine
Aufruf des Dialoges "Verfügbarkeit"
(5) Aktuelle Zustandsbeschreibung zur Abholsicherheit der Maschine
Aufruf des Dialoges "Hitlisten"
(6) Statuszeile
1
2
3
6
4
5
