N7202A029B - 第240页
1-A ユニバーサルマスクホルダ:SPG Universal M ask Holder:SPG パーツレイアウト Kit No. キット 品番 Kit Name キット名称 N610140094AA セクションNo. PARTS LAYOUT Section No. - - O1 ( KN610140094AA-06-1 )
Kit Name
RankQ'ty
番号
Part No.
キット名
品 番 数量 ﾗﾝｸ
頁
Page
No.
16
SPＧ:スクリーン印刷機
SPG:Screen Printer
キットリスト
製品品番
Model No.
製品名称
Model Name
NM-EJP6A
KIT LIST
1
72
N610157422AA
Mask Cleaning L=540:SPG
マスククリーニングL=540対応:SPG
O
157
1
73
N610140110AA
Mask Cleaning L=370:SPG
マスククリーニングL=370対応:SPG
O
159
1
74
N610140112AA
Standard Clamper:SPG
標準クランパ:SPG
O
161
1
78
N610152096AB
FIXED SIDE SEPARATE CLAMPER:SPG
固定側分割クランパ:SPG
O
169
1
79
N610152097AB
MOVABLE SIDE SEPARATE CLAMPER:SP
G
可動側分割クランパ:SPG
O
171
U32
--
( KEJP6AS-00-16 )

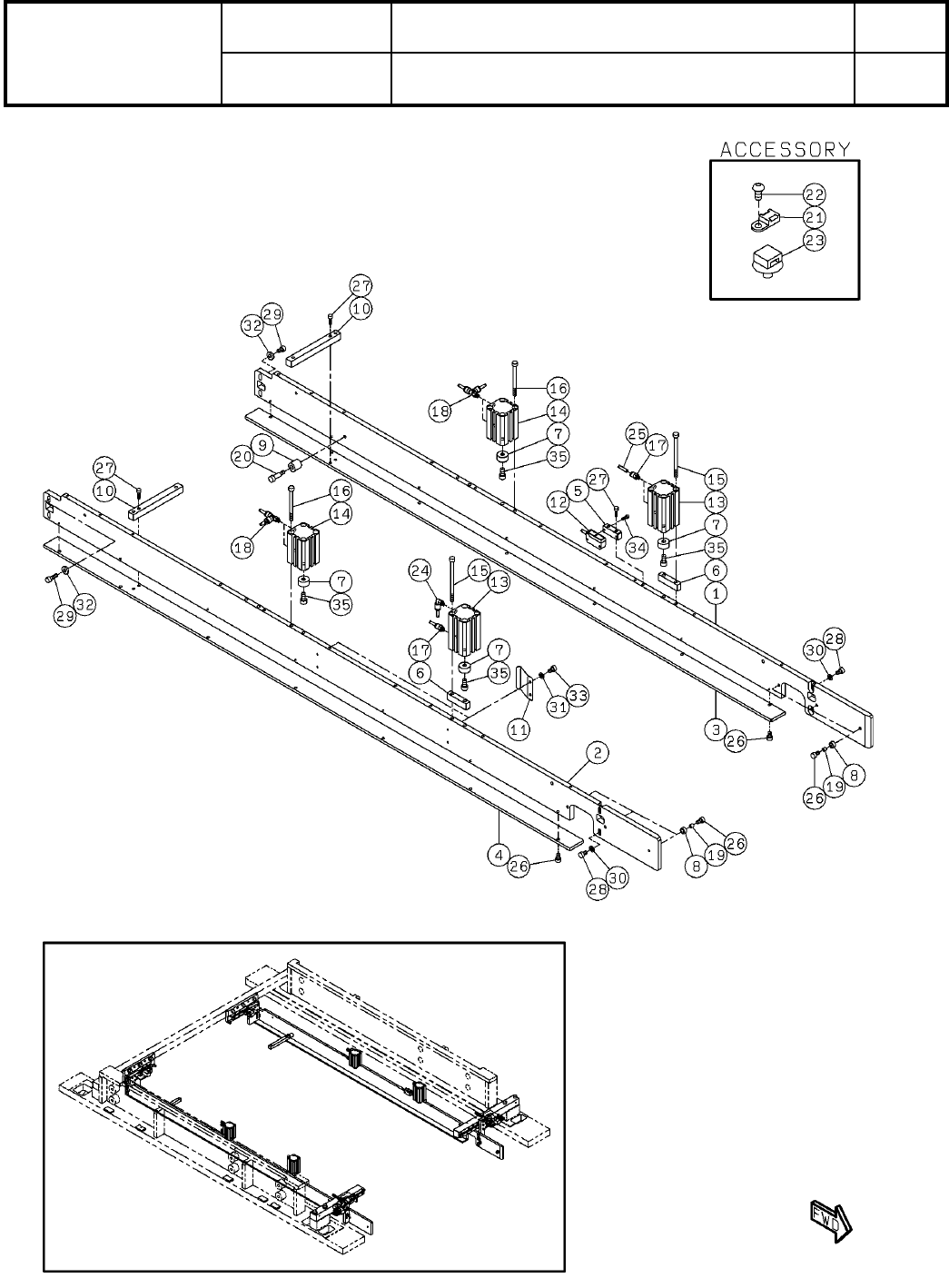

1-A
ユニバーサルマスクホルダ:SPG
Universal Mask Holder:SPG
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610140094AA
セクションNo.
PARTS LAYOUT
Section No.
--
O1
( KN610140094AA-06-1 )
Ref
No.
Remarks R
1
Q'ty
1-A
ユニバーサルマスクホルダ:SPG
Universal Mask Holder:SPG
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610140094AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210171933AB
PLATE
1
2 N210171934AC
PLATE
1
3 N210174945AB
PLATE
1
4 N210174946AB
BLOCK
1
5 N210143339AA
BLOCK
2
6 N210142790AB
COLLAR
4
7 N210042899AB
WASHER
6
8 N210171442AA
COLLAR
1
9 N210160047AA
PLATE
2
10 N210174431AA
SPRING
2
11 N210131706AA
A
SENSOR(E3S-LS3N:1500mm)
1
12 N610120958AC
CYLINDER
2
13 N510015670AA SSD-K-25-40
CYLINDER
2
14 N510048730AA SSD-K-25-30
BOLT
4
15 N510017418AA
Hexagon socket head cap screw M5X80-10.9 A2J (Trivalent)
BOLT
4
16 N510017413AA
Hexagon socket head cap screw M5X60-10.9 A2J (Trivalent)
JOINT
3
17 N510066524AA KQ2H04-M5A
JOINT
4
18 N510066666AA KQ2Y04-M5A
SPACER
6
19 N510020086AA 3382330-40050
BOLT
1
20 N510060782AA TSB6.5-15
CABLE-SUPPORT
21
21 N348TA1S8 TA1S8
BOLT
21
22 N510017536AA
SSS 003 Hexagon socket button head screw M4X8-10.9 A2J (Trivalent)
CABLE-SUPPORT
6
23 N510048517AA FT4
JOINT
1
24 N510066662AA KQ2L04-M5A
TUBE
1
25 KXF03PPAA00 TFU0425B-2
BOLT
20
26 N510017344AA
Hexagon socket head cap screw M4X10-10.9 A2J (Trivalent)
BOLT
6
27 N510017351AA
Hexagon socket head cap screw M4X16-10.9 A2J (Trivalent)
BOLT
4
28 N510017390AA
Hexagon socket head cap screw M5X12-10.9 A2J (Trivalent)
BOLT
4
29 N510017398AA
Hexagon socket head cap screw M5X20-10.9 A2J (Trivalent)
WASHER
4
30 N510018480AA
Small round-plain washer 5 10H A2J (Trivalent)
WASHER
4
31 N510018494AA
Round finish plain washer 3 10H A2J (Trivalent)
WASHER
4
32 N510020100AA Thick washer M5
BOLT
4
33 N510017337AA
Hexagon socket head cap screw M3X6-10.9 A2J (Trivalent)
BOLT
2
34 N510017313AA
Hexagon socket head cap screw M3X16-10.9 A2J (Trivalent)
BOLT
4
35 N510017428AA
Hexagon socket head cap screw M6X12-10.9 A2J (Trivalent)
O2
--
( KN610140094AA-06-1 )
