75 簡易基板吸着ユニット:SPG Simple Board Vacuum Unit:SPG パーツレイアウト Kit No. キット 品番 Kit Name キット名称 N610140131AA セクションNo. PARTS LAYOUT Section No. - - O163 ( KN610140131AA-03 )
Ref
No.
Remarks R
1
Q'ty
74
標準クランパ:SPG
Standard Clamper:SPG
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610140112AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
CLAMPER
1
1 N210172262AB
CLAMPER
1
2 N210172263AB
BOLT
8
3 N510017333AA
Hexagon socket head cap screw M3X5-10.9 A2J (Trivalent)
BOLT
4
4 N510017341AA
Hexagon socket head cap screw M3X8-10.9 A2J (Trivalent)
BOLT
10
5 N510017351AA
Hexagon socket head cap screw M4X16-10.9 A2J (Trivalent)
O162
--
( KN610140112AA-01 )

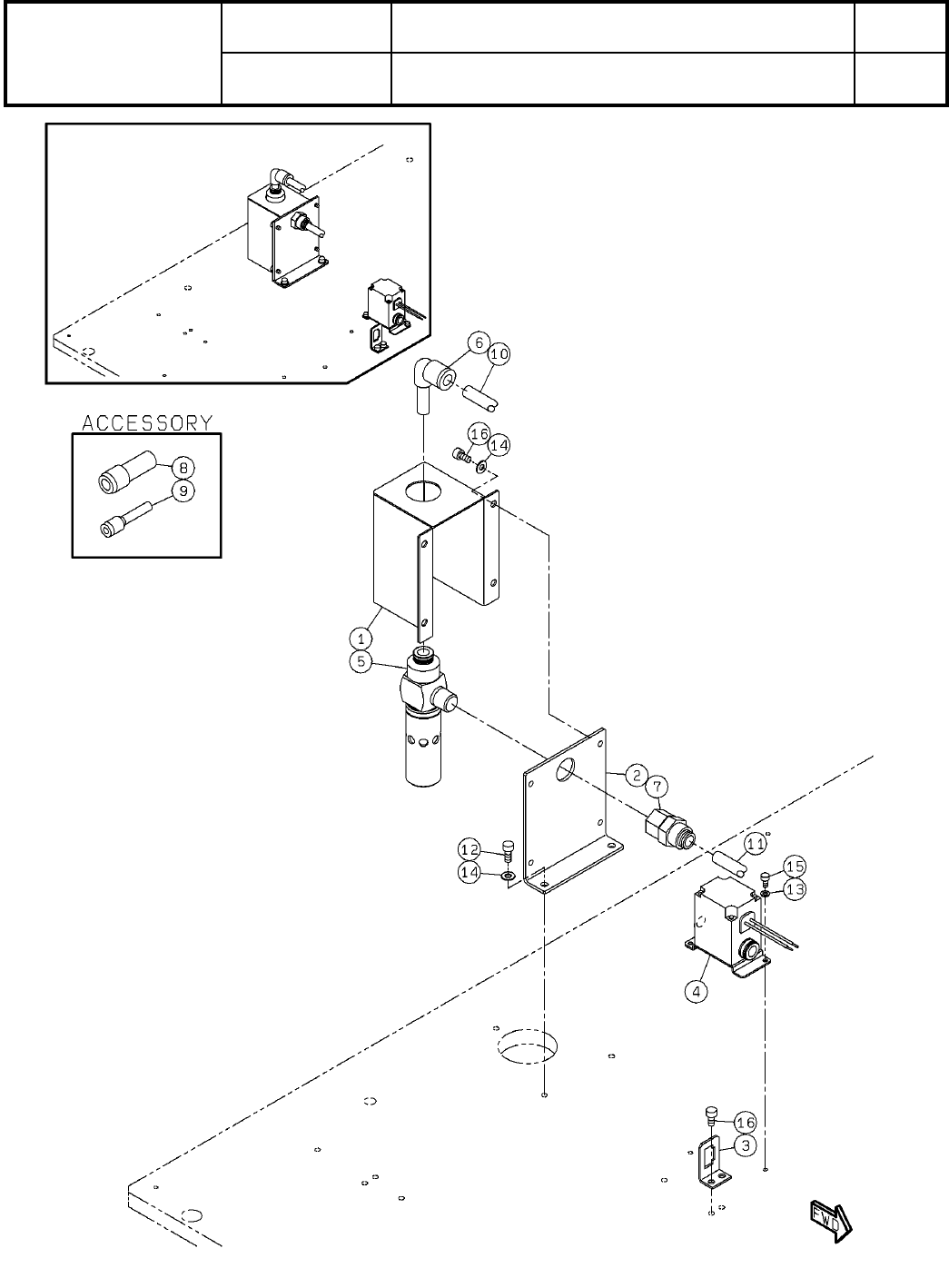

75
簡易基板吸着ユニット:SPG
Simple Board Vacuum Unit:SPG
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610140131AA
セクションNo.
PARTS LAYOUT
Section No.
--
O163
( KN610140131AA-03 )
Ref
No.
Remarks R
1
Q'ty
75
簡易基板吸着ユニット:SPG
Simple Board Vacuum Unit:SPG
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610140131AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
COVER
1
1 N210174318AA
BRACKET
1
2 N210174319AA
BRACKET
1
3 KXFB0056A00
VALVE
1
4 N610156194AA
EJECTOR
1
5 N510063671AA VCH20-028C
JOINT
1
6 N510066675AA KQ2L08-99A
JOINT
1
7 N510066676AA KQ2E08-02A
JOINT
1
8 N510066677AA KQ2R08-12A
JOINT
1
9 N510066678AA KQ2R08-10A
TUBE
1
10 KXF03UQAA00 TU0805B-20
TUBE
1
11 KXF0E114A00 TU0805W-20
BOLT
2
12 N510017344AA
Hexagon socket head cap screw M4X10-10.9 A2J (Trivalent)
WASHER
2
13 N510018478AA
Small round-plain washer 3 10H A2J (Trivalent)
WASHER
6
14 N510018497AA
Round finish plain washer 4 10H A2J (Trivalent)
BOLT
2
15 N510017337AA
Hexagon socket head cap screw M3X6-10.9 A2J (Trivalent)
BOLT
6
16 N510017381AA
Hexagon socket head cap screw M4X8-10.9 A2J (Trivalent)
O164
--
( KN610140131AA-03 )
