Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 2.10 Lukust amis- ja sildi stamisprotseduur 105 2.10 Lukustamis- ja sildistamisprotseduur 2.10.1 Eesmärk ja kehtivus Enne ü…

2 Tööohutus Kasutusjuhend SIPLACE X-Seeria

2.9 Masina energeetiline olek pärast pealüliti väljalülitamist Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014

104

2.9.2 Masin, mis on pealülitist välja lülitatud ja võrgust lahti ühendatud

Masin on pingevaba, v. a. väike jääkpinge toiteplokis

2.9.3 Suruõhu olukord masinas pärast pealüliti väljalülitamist

Pealüliti (osa 1 joonis 2.9 - 1, lk 101) väljalülitamisel või masina voolutoite katkestuse korral sulgeb

elektriliselt juhitav peaventiil suruõhumooduli (osa 1 Joonis 2.8 - 1

, lk 100 ). Rõhk langeb 5 sekundi

jooksul 0 MPa (0 bar) peale.

Moodul Pinge

Klemmipaneel X100

klemmid L1, L2, L3

3 x 200 V~

3 x 208 V~

3 x 220 V~

3 x 230 V~

3 x 380 V~

3 x 400 V~

3 x 415 V~

Teeninduspesa X102

115 V~

120 V~

130 V~

156 V~

220 V~

230 V~

240 V~

Automaatne kaitselüliti F1

115 V~

120 V~

130 V~

220 V~

230 V~

240 V~

Pealüliti Q1

Klemmid L1, L2, L3

3 x 200 V~

3 x 208 V~

3 x 230 V~

3 x 380 V~

3 x 400 V~

3 x 415 V~

Pealüliti Q1

Transformaatorimooduli klemmid T1, T2, T3 0 V~

Toiteplokk

(vt Jääkpinged ja tühjakslaadimisajad pärast pealüliti väljalülitamist

, lk 97)

Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus

Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 2.10 Lukustamis- ja sildistamisprotseduur

105

2.10 Lukustamis- ja sildistamisprotseduur

2.10.1 Eesmärk ja kehtivus

Enne ükskõik millise korrashoiu- või teenindustöö alustamist tuleb masin lukustada ja hoiatussil-

tidega tähistada. Selle protseduuri õige läbiviimine välistab töötajate vigastamise ohu.

2.10.2 Kirjeldus

Kui osutub vajalikuks elektrienergia väljalülitamine, reguleerimine või kondensaatorite tühjenda-

mine, tuleb järgida alltoodud toimimisviisi.

 Informeerige asjassepuutuvaid töötajaid.

 Lülitage seade välja. Teostage tavalised seiskamisprotseduurid:

– Vajutage stopp-nuppu.

– Seisake juhtarvuti.

– Lülitage masin pealülitist välja.

 Eraldage masin energiaallikatest:

– Lülitage suruõhutoide välja.

– Lülitage toiteplokk välja.

 Lukustage masin.

– Paigaldage kõikjale lukud, kus see on võimalik (nt mootori kontaktorile).

JUHIS

Miinimumnõuded

Need protseduurid hõlmavad minimaalseid nõudeid, mis korrashoiu- või teenindustööde

läbiviimisel lukustamisele/sildistamisele esitatakse. Ettevõtte ohutuseeskirjades, ohutu-

sinseneri ja ettevõtte juhtkonna poolt võidakse teha kohustuslikuks täiendavate ohutus-

meetmete kasutamine.

2 Tööohutus Kasutusjuhend SIPLACE X-Seeria

2.10 Lukustamis- ja sildistamisprotseduur Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014

106

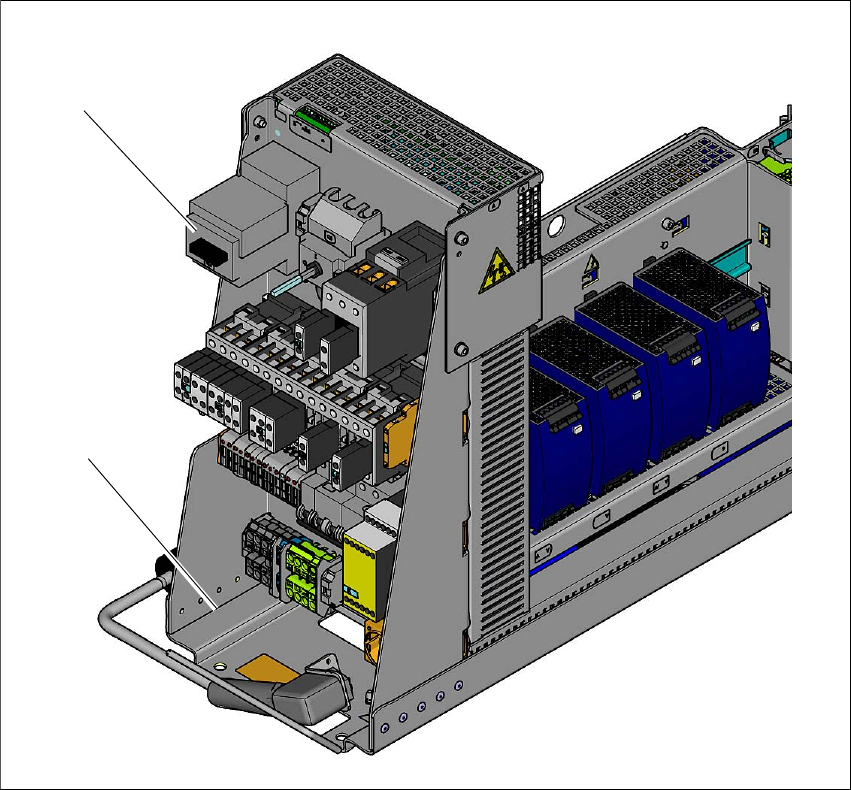

Jn 2.10 - 1 Mootorikaitselüliti asukoht

(1) Elektritoide

(2) Pealüliti funktsiooniga mootori kontaktor (peatoite katkestamise funktsioon)

 Alternatiivselt: sildistamisprotseduur

Kui masinat saab lukustada, siis tuleb seda ka teha. Võimalikud on ka olukorrad, kus ener-

gia (elekter, suruõhk) väljalülitamisseadmeid pole võimalik lukustada. Sellisel juhul tuleb tä-

histada lülitusseadmed hoiatussiltidega, mis informeerivad töötajaid, et masin on

teeninduse läbiviimiseks välja lülitatud. Hoiatussilt peab olema kindlalt kinnitatud, olema kõi-

gile nähtav ning seda tohib eemaldada ainult selle paigaldanud isik. 2

(2)

(1)
