3.3.1.1 Mõõtmete ülevaade
3

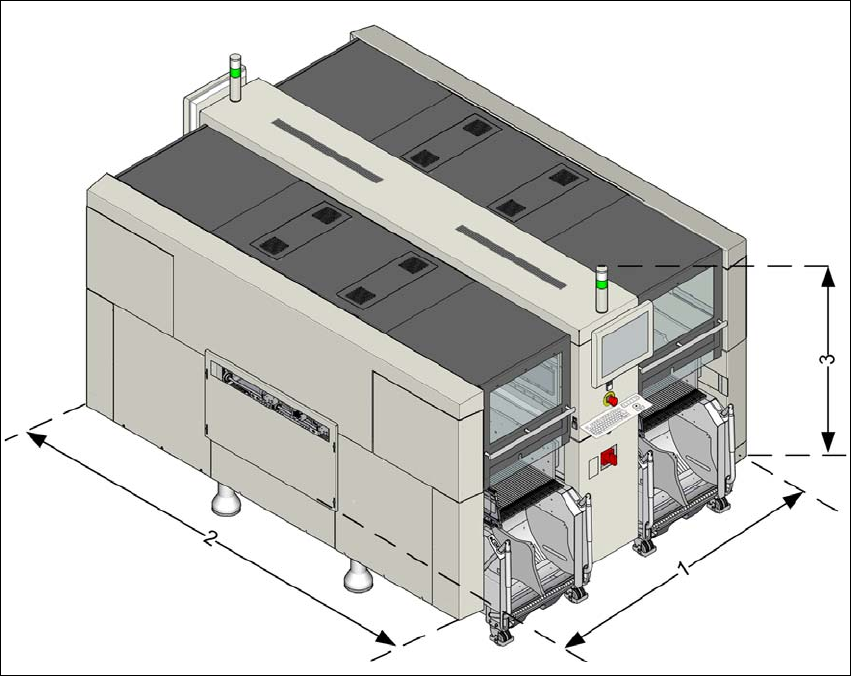

Jn 3.3 - 1 Mõõtmete ülevaade - X2 S / X3 S / X4 S näitel
Näide:
(1) Pikkus = 1948 mm
(2) Laius = 2647 mm
(3) Kõrgus = 1852 mm
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.3 Mõõtmed ja kaal
127
3.3.1.2 Ülespööratud kaitsekatte kõrgus
3

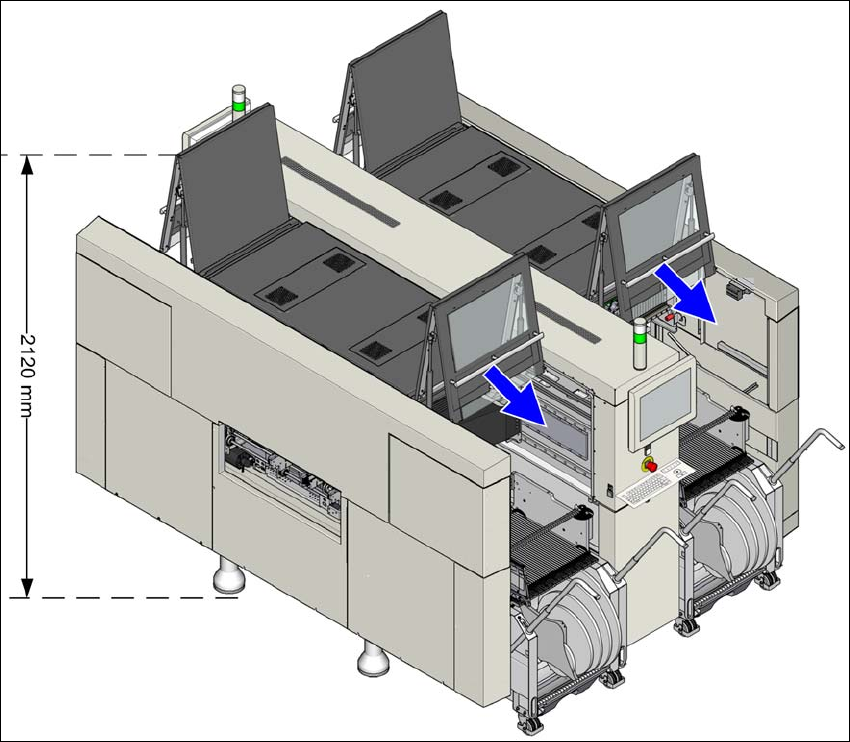

Jn 3.3 - 2 Üles pööratud kaitsekatte kõrgus - mõõtme millimeetrites (SIPLACE X4i S näitel)
Esitatud mõõtmed kehtivad trükkplaadikonveieri maks. kõrguse 950 mm kohta.
(1) Kõrgus varieerub vastavalt trükkplaadikonveieri kõrgusele
– trükkplaadikonveieri kõrgus 900 mm = 195 mm ± 15 mm
– trükkplaadikonveieri kõrgus 930 mm = 225 mm ± 15 mm
– trükkplaadikonveieri kõrgus 950 mm = 245 mm ± 15 mm
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.3 Mõõtmed ja kaal Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
128
3.3.2 Ladumisjõudluse väärtuste määratlemiseks
3

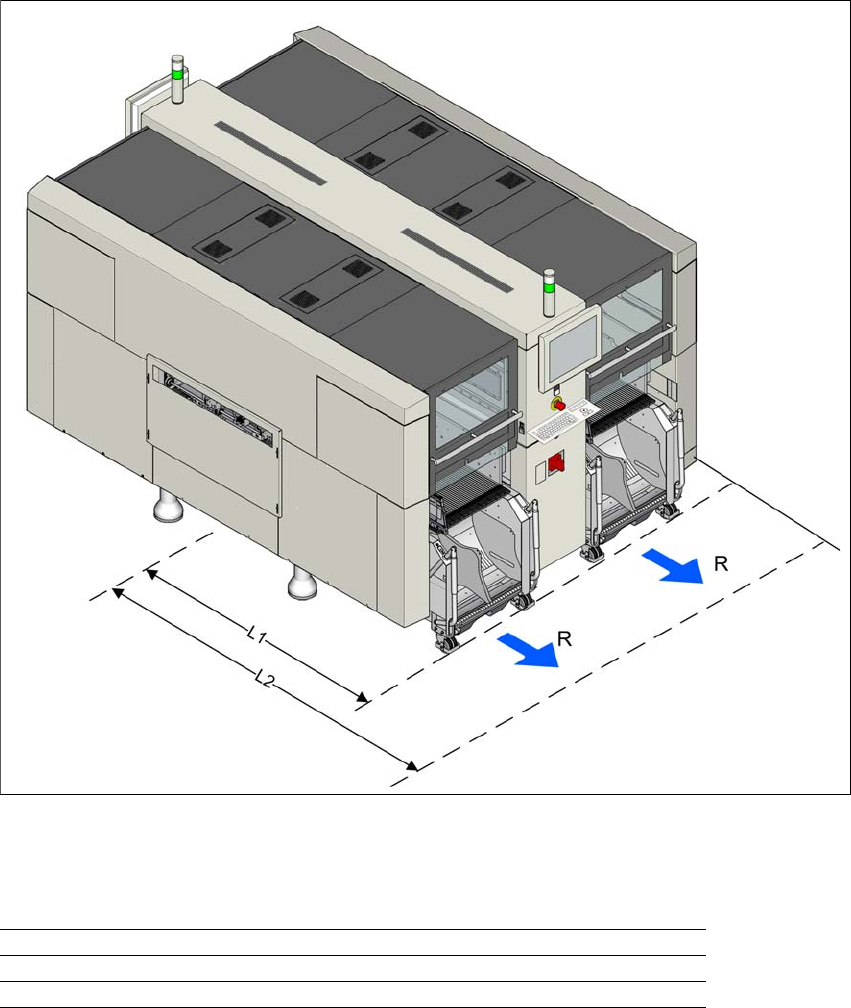

Jn 3.3 - 3 Komponendikärude manööverdamiskaugused X-Seeria masinates
Komponendikäru manööverdamiskaugused R SIPLACE X-Seeria masinatel on järgmised:
3
3
3
Manööverdamiskaugus R asukoht 600 mm
Kaugus L1: Masin keskest X-komponendikäru välisservani 1470 mm
Kaugus L2: masina keskkohast seinani 2070 mm
