3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria 3.4 Moodulite ülevaade Alates tarkvara versioonist 706.1 SP1 Versioon 10/2014 130 3.4 Moodulite ülevaade 3 3 Jn 3.4 - 1 Koostude ülevaade - X3 S näitel (1) Kom…
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.3 Mõõtmed ja kaal
129
3.3.3 Raskuskese
3

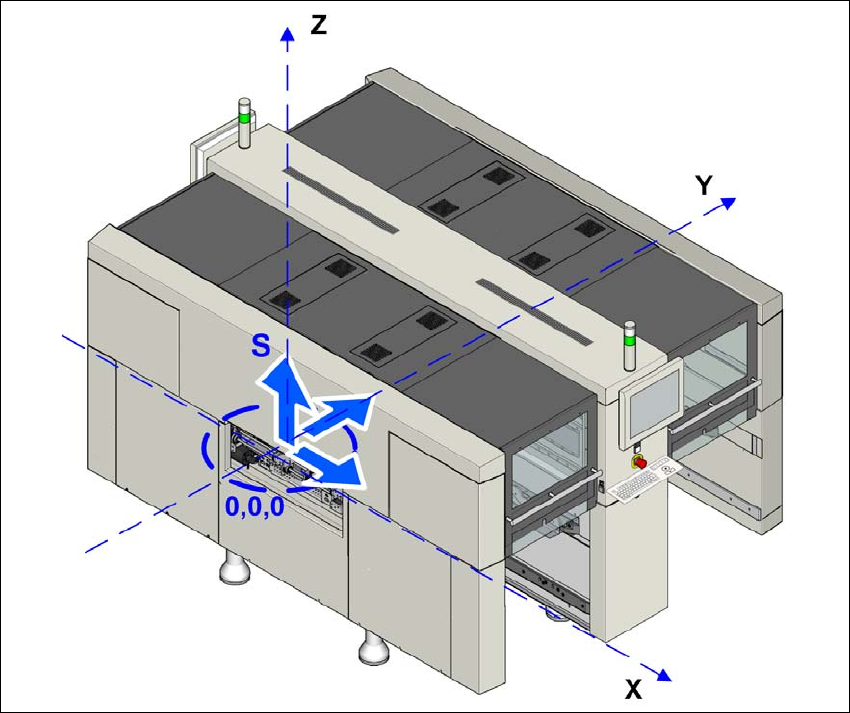

Jn 3.3 - 4 Raskuskese millimeetrites (SIPLACE X2 S / X3 S / X4 S näitel)
X-koordinaat 0 mm
Y-koordinaat 0 mm
Z- koordinaat 630 mm
Need raskuskeskme koordinaadid kehtivad ladumismasinatele, mille trükkplaadikonveieri kõrgus
on 900 mm.
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.4 Moodulite ülevaade Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
130
3.4 Moodulite ülevaade
3
3
Jn 3.4 - 1 Koostude ülevaade - X3 S näitel
(1) Komponendikäru asukoht 1, lindilõikur, tühi lindijäätmekanal
(2) Komponendikäru asukoht 2, lindilõikur, tühi lindijäätmekanal
(3) COT-osa asukoht 3, lindilõikur, tühi lindijäätmekanal
(4) COT-osa asukoht 4, lindilõikur, tühi lindijäätmekanal
(5) Portaal 1 asendis 1 koos ladumispeaga
(6) Monitor koos klaviatuuriga (2x)
(7) Trükkplaadikonveier
(T) Trükkplaatide liikumissuund
(1)
(2)
(3)
(4)
(6)
(7)
(7)
(5)
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.5 Ladumispea
131
3.5 Ladumispea
3.5.1 SIPLACE SpeedStar C&P20 kiireks ladumiseks
3
Jn 3.5 - 1 SIPLACE SpeedStar - funktsioonigrupid osa 1
(1) DP-ajam, 20 ajamit
(2) „Vaakumanduri hoideahela" plaat
(3) Suruõhuühendus 20 venturidüüsidele haaramis-/ladumis- ja hoideahelas
(4) Rõhureguleerimisventiili (7) heitõhutoru
(5) Tagastussilinder
(6) Z-mootor (lineaarmootor)
(7) Rõhureguleerimisventiil
