3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria 3.5 Ladumispea Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 134 3.5.1.2 SIPLACE Spee dSt a r (C & P20) tehnilised andmed 3 SIPLACE SpeedSt ar (C &…
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.5 Ladumispea
133
3.5.1.1 Kirjeldus
SIPLACE SpeedStar (C&P20) töötab Collect&Place-põhimõttel, st ühe tsükli vältel haarab ladu-
mispea kakskümmend komponenti. Haaramis- ja ladumisasendis kontrollib komponendisensor
imiotsakul komponendi olemasolu. Ladumisasendisse liikumisel tsentreeritakse komponent opti-
liselt ning pööratakse ladumisasendile vastava nurga alla. Lõpuks asetatakse komponent õhujoa
abil õrnalt ja täpselt trükkplaadile.
C&P20-tööpea abil õnnestus ladumispea ja koos sellega ladumisautomaadi jõudlust ulatuslikult
tõsta. C&P20-tööpea kompaktne koosteviis võimaldab ka väga lühikesi tsükliaegu. Seejuures
paikneb tähetelg trükkplaadi tasandi suhtes kaldu. Selline geomeetria võimaldab paigutada seg-
mente kitsaimasse ruumi.
Komponendikaamera on ka edaspidi C&P20-tööpeasse integreeritud. Võrreldes väliste tsent-
reerimiskaameratega on antud juhul liikumisteekond oluliselt lühem. Iga segment omab imiotsaku
pööramiseks ka isiklikku DP-ajamit. Seetõttu pole vaja imiotsakuid õigesse asendisse pöörata ük-
siku tööpeajaama pööramisega. Need pööratakse õigesse ladumisasendisse suvalisel ajal üks-
teisest sõltumatult.
Igal segmendil on eraldi vaakumgeneraator. See vähendab oluliselt vaakumi ja õhuvoolu ümber-
lülitamiseks kuluvat aega. Nii saab kontrollida ka igas imiotsakus hoideahela poolt tekitatavat vaa-
kumit.
Segmentide Z-mootorina kasutatakse lineaarmootorit koos lineaarse nihkemõõtmissüsteemiga,
mis tagab äärmiselt suure täpsuse. Haaramis- ja ladumisasendis nihutab Z-ajam segmente verti-
kaalsuunas üles või alla.
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.5 Ladumispea Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
134

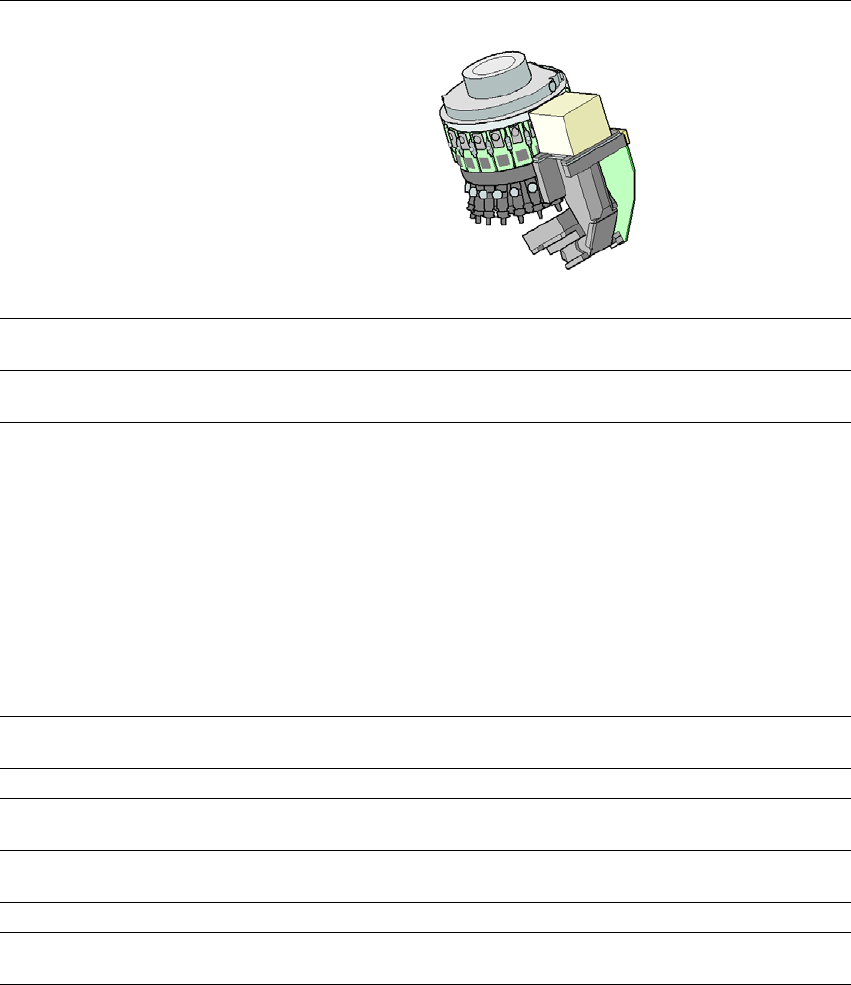

3.5.1.2 SIPLACE SpeedStar (C&P20) tehnilised andmed
3
SIPLACE SpeedStar (C&P20)
komponendikaameraga,
tüüp 23
komponendikaameraga, tüüp
41
Komponendisortiment
*a
*)a Palun pidage silmas, et laotamisvõimelist komponendisortimenti mõjutavad ka plokkide geomeetrilised and-
med, kliendispetsiifilised standardid, komponentide ladumistolerantsid ja komponendi tolerantsid.
01005 kuni 2220, Melf, SOT,
SOD
03015 mmkuni 2220, Melf, SOT,
SOD, Bare-Die, Flip-Chip
Komponentide omadused
Max kõrgus
Min viigusamm
Min viigulaius
Min viigulaba samm
Min viigulaba läbimõõt
Min mõõtmed
Max mõõtmed
Max kaal
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,4 mm x 0,2 mm
6 mm x 6 mm
1 g
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Programmeeritav paigal-
dusjõud
1,5 - 4.5 N 1,5 - 4.5 N
Imiotsakute tüübid 10xx, 11xx, 12xx 10xx, 11xx, 12xx
X/Y-täpsus
*b
*)b SIPLACE jõudlustesti väärtus mõõdetakse masina vastuvõtutestide käigus. See vastab tingimustele, mis on
määratud kindlaks SIPLACE teenindus- ja tarnetingimustes.
± 41 µm/3
± 55 µm/4
± 41 µm/3
± 55 µm/4
Nurktäpsus ± 0,5° / 3
± 0,7° / 4
± 0,5° / 3
± 0,7° / 4
Valgustustase 5 5
Valgustustaseme võimali-
kud seaded
256
5
256
5
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.5 Ladumispea
135
3.5.2 SIPLACE SpeedStar C&P20 M kõrgtäpsaks ladumiseks
3

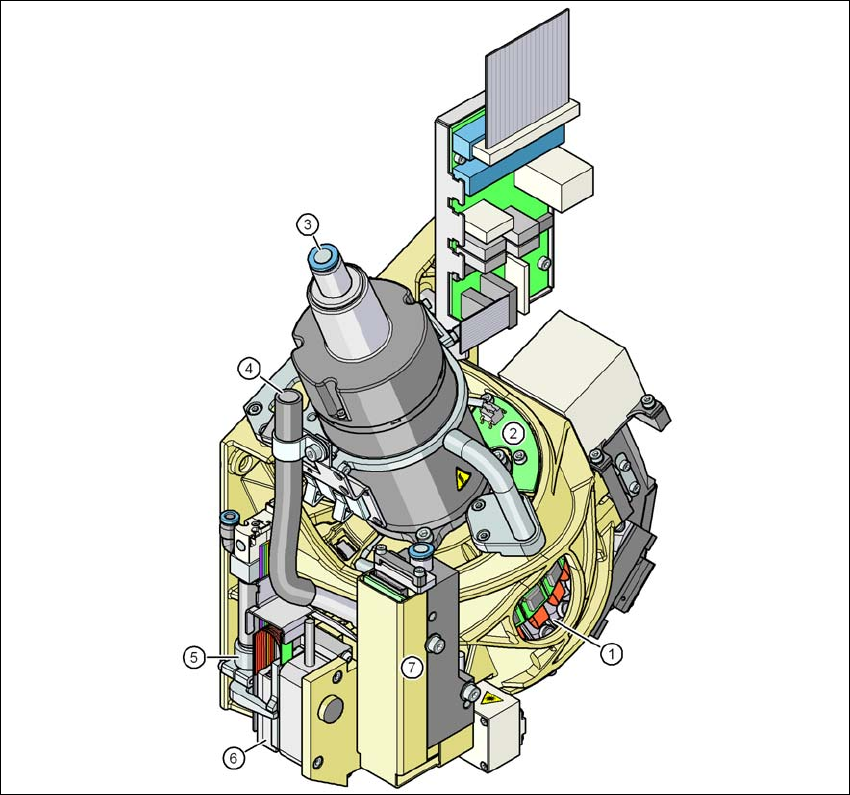

Jn 3.5 - 3 SIPLACE C&P20 M - funktsioonigrupi osa 1
(1) DP-ajam, 20 ajamit
(2) „Vaakumanduri hoideahela" plaat
(3) Suruõhuühendus 20 venturidüüsidele haaramis-/ladumis- ja hoideahelas
(4) Rõhureguleerimisventiili (7) heitõhutoru
(5) Tagastussilinder
(6) Z-mootor (lineaarmootor)
(7) Rõhureguleerimisventiil
