Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.5 Ladumispea
137
3.5.2.1 Kirjeldus
SIPLACE SpeedStar (C&P20 M) töötab Collect&Place-põhimõttel, st ühe tsükli vältel haarab la-
dumispea kakskümmend komponenti. Haaramis- ja ladumisasendis kontrollib komponendisensor
imiotsakul komponendi olemasolu. Ladumisasendisse liikumisel tsentreeritakse komponent opti-
liselt ning pööratakse ladumisasendile vastava nurga alla. Lõpuks asetatakse komponent õhujoa
abil õrnalt ja täpselt trükkplaadile.
C&P20 M ladumispea võimaldab suuremat ladumistäpsust tänu suure eraldusvõimega tähtteljele.
C&P20 M tööpea kompaktne koosteviis võimaldab ka väga lühikesi tsükliaegu. Seejuures paikneb
tähetelg trükkplaadi tasandi suhtes kaldu. Selline geomeetria võimaldab paigutada segmente kit-
saimasse ruumi.
Komponendikaamera on ka edaspidi C&P20 M tööpeasse integreeritud. Võrreldes väliste tsent-
reerimiskaameratega on antud juhul liikumisteekond oluliselt lühem. Iga segment omab imiotsaku
pööramiseks ka isiklikku DP-ajamit. Seetõttu pole vaja imiotsakuid õigesse asendisse pöörata ük-
siku tööpeajaama pööramisega. Need pööratakse õigesse ladumisasendisse suvalisel ajal üks-
teisest sõltumatult.
Igal segmendil on eraldi vaakumgeneraator. See vähendab oluliselt vaakumi ja õhuvoolu ümber-
lülitamiseks kuluvat aega. Nii saab kontrollida ka igas imiotsakus hoideahela poolt tekitatavat vaa-
kumit.
Segmentide Z-mootorina kasutatakse lineaarmootorit koos lineaarse nihkemõõtmissüsteemiga,
mis tagab äärmiselt suure täpsuse. Haaramis- ja ladumisasendis nihutab Z-ajam segmente verti-
kaalsuunas üles või alla.
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.5 Ladumispea Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
138
3.5.2.2 SIPLACE SpeedStar (C&P20 M) tehnilised andmed
3
SIPLACE SpeedStar (C&P20 M)
komponendikaameraga, tüüp
41
Komponendisortiment
*a
*)a Palun pidage silmas, et laotamisvõimelist komponendisortimenti mõjutavad ka plokkide geomeetrilised and-
med, kliendispetsiifilised standardid, komponentide ladumistolerantsid ja komponendi tolerantsid.
03015 mmkuni 2220, Melf, SOT,
SOD, Bare-Die, Flip-Chip
Komponentide omadused
Max kõrgus
Min viigusamm
Min viigulaius
Min viigulaba samm
Min viigulaba läbimõõt
Min mõõtmed
Max mõõtmed
Max kaal
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Programmeeritav paigaldusjõud 1,5 - 4.5 N
Imiotsakute tüübid 10xx, 11xx, 12xx
X/Y-täpsus
*b
SIPLACE X4 S micron
Ilma "High Precision" varustuseta
"High Precision" varustusega.
SIPLACE X4i S micron
*)b SIPLACE jõudlustesti väärtus mõõdetakse masina vastuvõtutestide käigus. See vastab tingimustele, mis on
määratud kindlaks SIPLACE teenindus- ja tarnetingimustes.
± 25 µm/3
± 20 µm/3
± 25 µm/3
Nurktäpsus
SIPLACE X4 S micron
SIPLACE X4i S micron
± 0,5° / 3
± 0,5° / 3
Valgustustase 5
Valgustustaseme võimalikud seaded 256
5
Standardfunktsioonid Vaakumandur, jõu mõõtmine, TP väändumisekontroll,
eraldi pilt igast komponendist
Valikud Imiotsakute vahetaja, eriotsakud
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.5 Ladumispea
139
3.5.3 SIPLACE SpeedStar C&P20 P väga kiireks ladumiseks
3
3

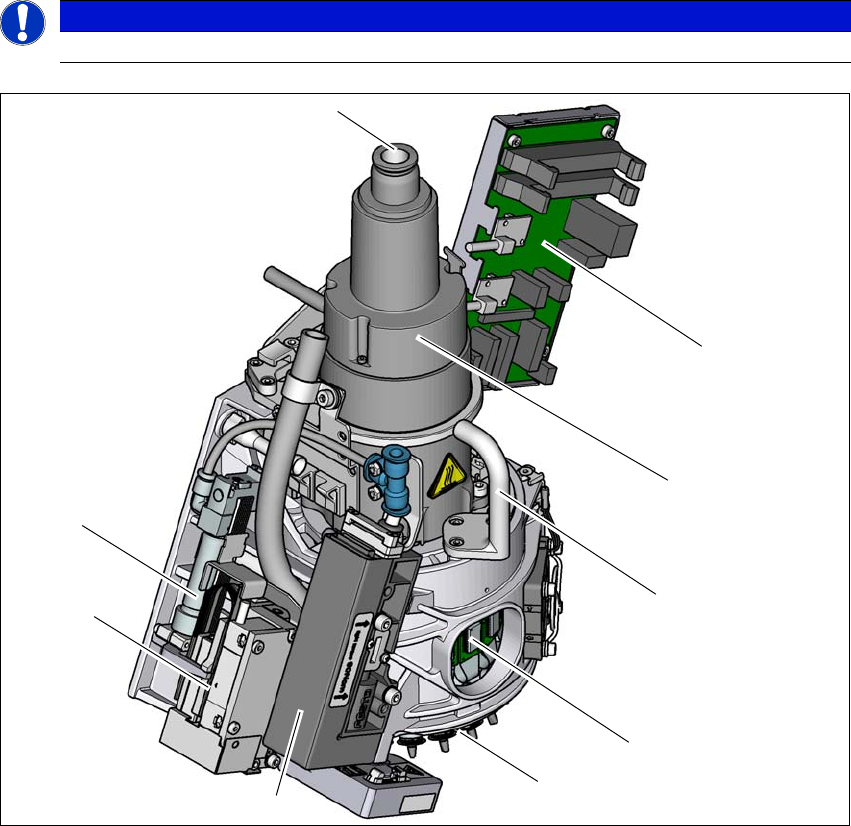

Jn 3.5 - 5 SIPLACE C&P20 P - ülevaade
(1) Suruõhuühendus 20 venturidüüsidele haaramis-/ladumis- ja hoideahelas
(2) „Vaakumanduri hoideahela" plaat
(3) Tähemootor
(4) Käepide
(5) DP-ajam, 20 ajamit
(6) Täht 20 imiotsakuga
(7) Rõhureguleerimisventiil
(8) Z-mootor (lineaarmootor)
(9) Tagastussilinder
JUHIS
Alates tarkvaraversioonist SC.707.1 SP1
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
