3.5.3.1 Kirjeldus
SIPLACE SpeedStar (C&P20 P) töötab Collect&Place-põhimõttel, st ühe tsükli vältel haarab la-
dumispea kakskümmend komponenti. Haaramis- ja ladumisasendis kontrollib komponendisensor
imiotsakul komponendi olemasolu. Ladumisasendisse liikumisel tsentreeritakse komponent opti-
liselt ning pööratakse ladumisasendile vastava nurga alla. Lõpuks asetatakse komponent õhujoa
abil õrnalt ja täpselt trükkplaadile.
Ladumisjõudlust on veelgi paranenud tänu C&P20 P ladumispea kasutusele võtmisele. C&P20 P-
tööpea kompaktne koosteviis võimaldab ka väga lühikesi tsükliaegu. Seejuures paikneb tähetelg
trükkplaadi tasandi suhtes kaldu. Selline geomeetria võimaldab paigutada segmente kitsaimasse
ruumi.
Komponendikaamera on ka edaspidi C&P20 P-tööpeasse integreeritud. Võrreldes väliste tsent-
reerimiskaameratega on antud juhul liikumisteekond oluliselt lühem. Iga segment omab imiotsaku
pööramiseks ka isiklikku DP-ajamit. Seetõttu pole vaja imiotsakuid õigesse asendisse pöörata ük-
siku tööpeajaama pööramisega. Need pööratakse õigesse ladumisasendisse suvalisel ajal üks-
teisest sõltumatult.
Igal segmendil on eraldi vaakumgeneraator. See vähendab oluliselt vaakumi ja õhuvoolu ümber-
lülitamiseks kuluvat aega. Nii saab kontrollida ka igas imiotsakus hoideahela poolt tekitatavat vaa-
kumit.
Segmentide Z-mootorina kasutatakse lineaarmootorit koos lineaarse nihkemõõtmissüsteemiga,
mis tagab äärmiselt suure täpsuse. Haaramis- ja ladumisasendis nihutab Z-ajam segmente verti-
kaalsuunas üles või alla.
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.5 Ladumispea
141

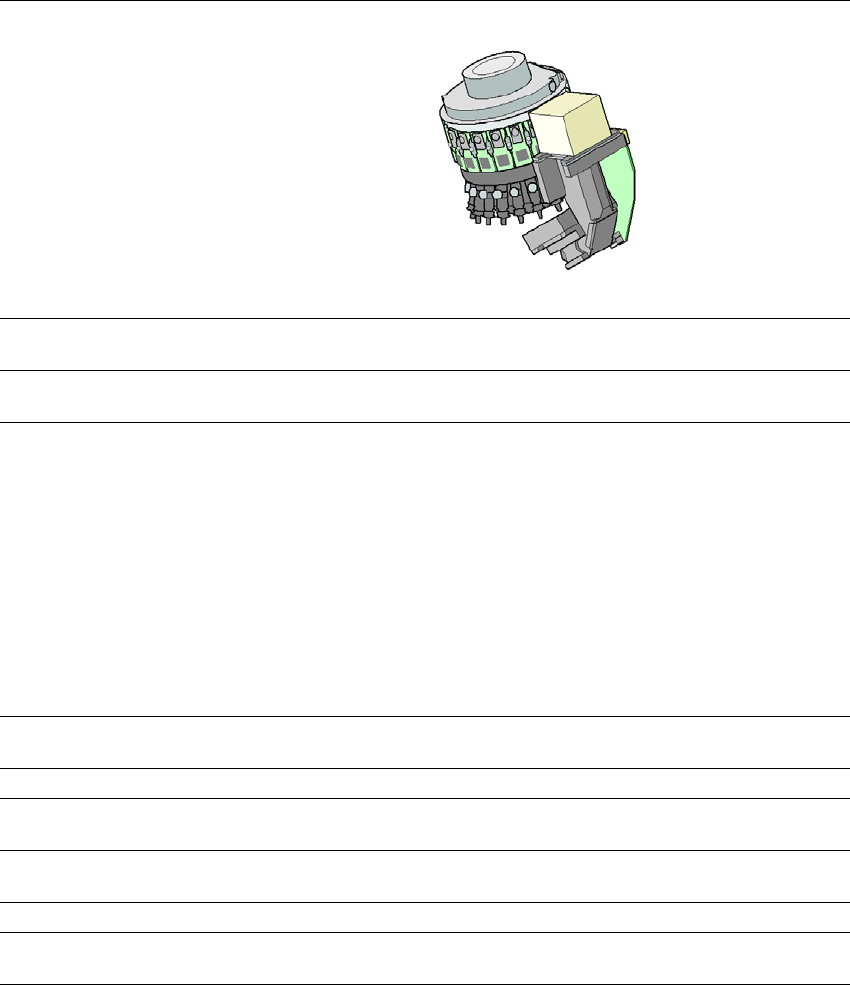

3.5.3.2 SIPLACE SpeedStar (C&P20 P) tehnilised andmed
3
SIPLACE SpeedStar (C&P20 P)
komponendikaameraga,
tüüp 23
komponendikaameraga, tüüp
41
Komponendisortiment
*a
*)a Palun pidage silmas, et laotamisvõimelist komponendisortimenti mõjutavad ka plokkide geomeetrilised and-
med, kliendispetsiifilised standardid, komponentide ladumistolerantsid ja komponendi tolerantsid.
01005 kuni 2220, Melf, SOT,
SOD
03015 mmkuni 2220, Melf, SOT,
SOD, Bare-Die, Flip-Chip
Komponentide omadused
Max kõrgus
Min viigusamm
Min viigulaius
Min viigulaba samm
Min viigulaba läbimõõt
Min mõõtmed
Max mõõtmed
Max kaal
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,4 mm x 0,2 mm
6 mm x 6 mm
1 g
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Programmeeritav paigal-
dusjõud
1,3 - 4,5 N 1,3 - 4,5 N
Imiotsakute tüübid 40xx 40xx
X/Y-täpsus
*b
*)b SIPLACE jõudlustesti väärtus mõõdetakse masina vastuvõtutestide käigus. See vastab tingimustele, mis on
määratud kindlaks SIPLACE teenindus- ja tarnetingimustes.
± 36 µm/3
± 48 µm/4
± 36 µm/3
± 48 µm/4
Nurktäpsus ± 0,5° / 3
± 0,7° / 4
± 0,5° / 3
± 0,7° / 4
Valgustustase 5 5
Valgustustaseme võimali-
kud seaded
256
5
256
5
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.5 Ladumispea Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
142
3.5.4 Komponentide praagikarbi sensor
Komponentide praagikarbi sensoriga jälgitakse praagikarbi õiget paigaldust kinnitusse.
– Kui komponentide praagikarp pole õigesti paigaldatud, siis ei saa masinat käivitada.
– Kui komponentide praagikarp hüppab ladumisprotsessi käigus kinnitusest välja, siis seiskub
masin koheselt tööpea kokkupõrke vältimiseks.
3.5.5 Vaakumpump
3.5.5.1 Ülevaade
Vaakumpumbad on paigutatud COT-osade taha masina aluse punktides 1 ja 4.
3
Jn 3.5 - 6 Ülevaade - ilma vaakumpumbata
(1) Vaakumpumba paigalduskoht
(2) Vaakumpump
(1)
(2)
