3.5.4 Komponentide praagikarbi sensor
Komponentide praagikarbi sensoriga jälgitakse praagikarbi õiget paigaldust kinnitusse.
– Kui komponentide praagikarp pole õigesti paigaldatud, siis ei saa masinat käivitada.
– Kui komponentide praagikarp hüppab ladumisprotsessi käigus kinnitusest välja, siis seiskub
masin koheselt tööpea kokkupõrke vältimiseks.
3.5.5 Vaakumpump
3.5.5.1 Ülevaade
Vaakumpumbad on paigutatud COT-osade taha masina aluse punktides 1 ja 4.
3

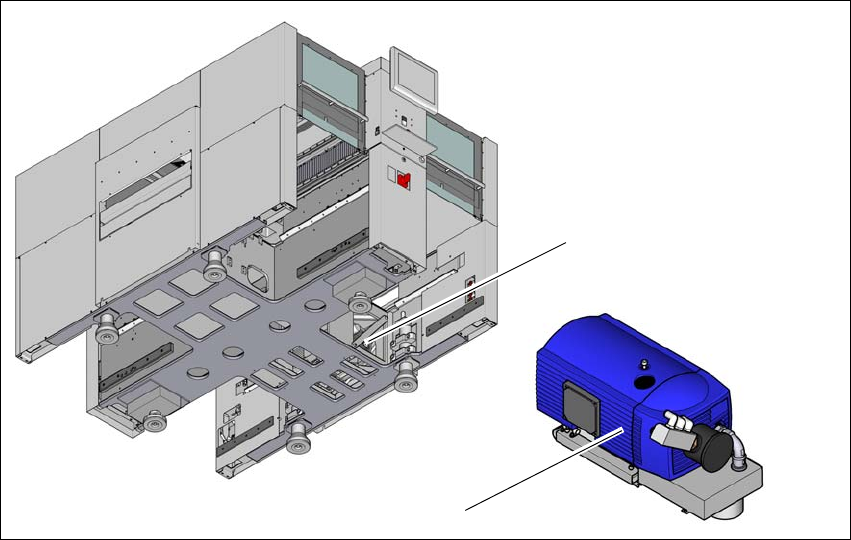

Jn 3.5 - 6 Ülevaade - ilma vaakumpumbata
(1) Vaakumpumba paigalduskoht
(2) Vaakumpump
(1)
(2)
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.5 Ladumispea
143
3.5.5.2 Vaakumpumpade ohutusjuhised
3
3.5.5.3 Kirjeldus
Igal Collect&Place-tööpea on varustatud eraldi vaakumgeneraatoriga, mis varustab hoide- ja la-
dumisahelat vajaliku vaakumiga. Ladumispeade vaakumgeneraator töötab Venturi-põhimõttel.
Kasutamisel koos vaakumpumbaga saab SpeedStari (C&P20/M/P) tööpea suruõhutarbimist olu-
liselt vähendada. Vaakumpump suudab varustada kuni kaht SpeedStari (C&P20/M/P) tööpead.
Seega saab kasutada kuni kahte pumpa (mudelil 4x C&P20/M/P). Käitamiskulud vähenevad sõl-
tuvalt energiakulude suurusest.
Vaakumpump lülitatakse sisse ja välja koos masinaga. Jaama tarkvara arvestab automaatselt 6
minuti pikkust ületöötamisaega mootori ülekuumenemise vältimiseks.
3
3.5.5.4 Hooldusjuhend
Järgige ka vaakumpumpa puudutavat täiendavat hooldusjuhendit.
Lugege oma masina hooldusjuhendi asjakohaseid jaotisi.
HOIATUS
Järgige tarnitud kasutusjuhendis avaldatud ohutusnõudeid.
JUHIS
Suruõhutarve väärtused on loetletud jaotises 3.2.4
lk 124.
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.5 Ladumispea Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
144
3.5.6 SIPLACE MultiStar CPP
3

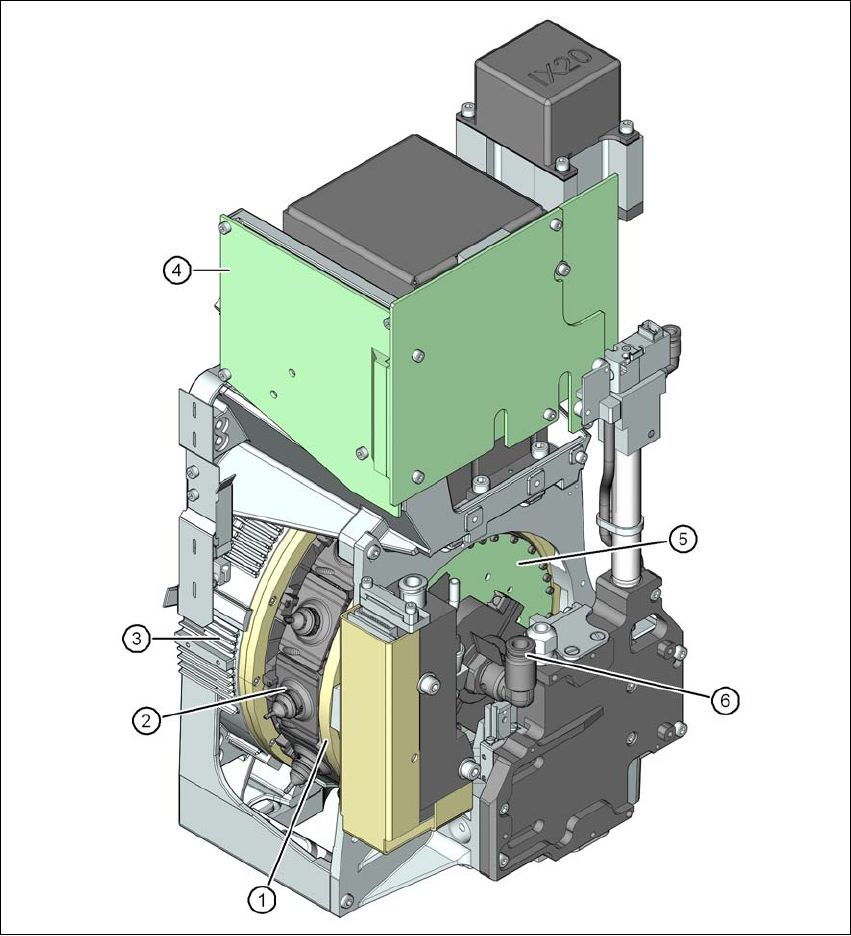

Jn 3.5 - 7 SIPLACE MultiStar - eestvaade, funktsioonigrupid osa 1
(1) Täht 12 segmendiga
(2) Segment integreeritud DP-ajamiga
(3) Pöördemomentmootor täheajamile
(4) Vahejaoturi trükkplaat
(5) Juhtpaneel12 DP-ajamile
(6) Suruõhuühendus Venturidüüsidele haaramis-/ladumis- ja hoideahelas
