3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria 3.5 Ladumispea Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 144 3.5.6 SIPLACE MultiSt ar CPP 3 Jn 3.5 - 7 SIPLACE MultiSt ar - ee stvaade, funktsiooni…
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.5 Ladumispea
143
3.5.5.2 Vaakumpumpade ohutusjuhised
3
3.5.5.3 Kirjeldus
Igal Collect&Place-tööpea on varustatud eraldi vaakumgeneraatoriga, mis varustab hoide- ja la-
dumisahelat vajaliku vaakumiga. Ladumispeade vaakumgeneraator töötab Venturi-põhimõttel.
Kasutamisel koos vaakumpumbaga saab SpeedStari (C&P20/M/P) tööpea suruõhutarbimist olu-
liselt vähendada. Vaakumpump suudab varustada kuni kaht SpeedStari (C&P20/M/P) tööpead.
Seega saab kasutada kuni kahte pumpa (mudelil 4x C&P20/M/P). Käitamiskulud vähenevad sõl-
tuvalt energiakulude suurusest.
Vaakumpump lülitatakse sisse ja välja koos masinaga. Jaama tarkvara arvestab automaatselt 6
minuti pikkust ületöötamisaega mootori ülekuumenemise vältimiseks.
3
3.5.5.4 Hooldusjuhend
Järgige ka vaakumpumpa puudutavat täiendavat hooldusjuhendit.
Lugege oma masina hooldusjuhendi asjakohaseid jaotisi.
HOIATUS
Järgige tarnitud kasutusjuhendis avaldatud ohutusnõudeid.
JUHIS
Suruõhutarve väärtused on loetletud jaotises 3.2.4
lk 124.
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.5 Ladumispea Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
144
3.5.6 SIPLACE MultiStar CPP
3
Jn 3.5 - 7 SIPLACE MultiStar - eestvaade, funktsioonigrupid osa 1
(1) Täht 12 segmendiga
(2) Segment integreeritud DP-ajamiga
(3) Pöördemomentmootor täheajamile
(4) Vahejaoturi trükkplaat
(5) Juhtpaneel12 DP-ajamile
(6) Suruõhuühendus Venturidüüsidele haaramis-/ladumis- ja hoideahelas
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.5 Ladumispea
145
3

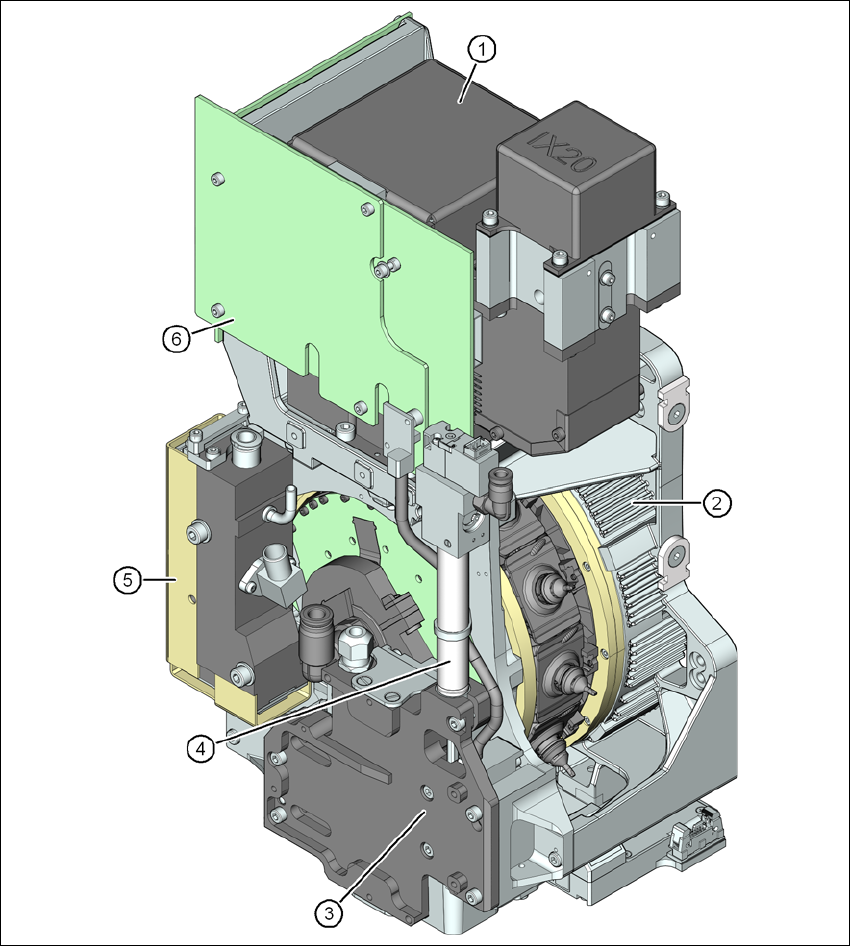

Jn 3.5 - 8 SIPLACE MultiStar - eestvaade, funktsioonigrupid osa 2
(1) C&P komponendikaamera, tüüp 30, 27 x 27, digitaalne
(2) Pöördemomentmootor täheajamile
(3) Z-ajam (lineaarmootor)
(4) Tagastussilinder
(5) Rõhureguleerimisventiil
