Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.5 Ladumispea 151 3.5.6.7 MultiSt ar täisrotat siooniga segarežiimis MultiS tar töötleb selles režiimis …
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.5 Ladumispea Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
150
3.5.6.6 MultiStar Collect&Place-režiimis
Selles režiimis MultiStar komponente ei töötle.
3

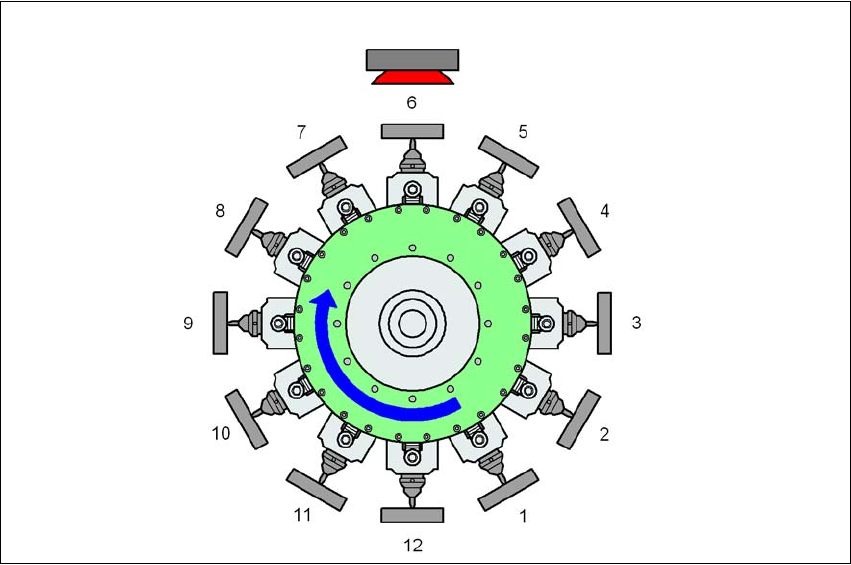

Jn 3.5 - 10 MultiStar - Collect&Place-režiim
K_BE Väike komponent (vt tabel 3.5 - 1 lk 148)
Tüüp 30 Komponendikaamera, tüüp 30
1 ... 12 Võetud komponentide järjekord
3
Tüüp 30
K_BE
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.5 Ladumispea
151
3.5.6.7 MultiStar täisrotatsiooniga segarežiimis
MultiStar töötleb selles režiimis väikeseid kuni keskmise suurusega komponente.
3

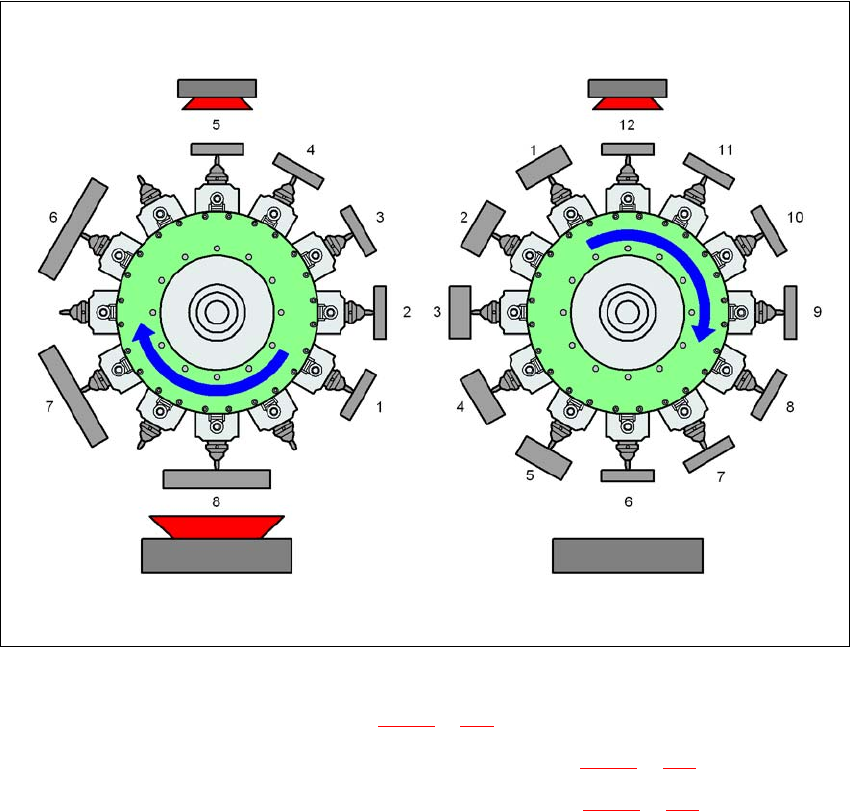

Jn 3.5 - 11 MultiStar - segarežiim
K_BE Väike komponent (vt tabel 3.5 - 1 lk 148)
M_BE_1 Keskmise suurusega komponent, tüüp 1 (vt tabel 3.5 - 1
lk 148)
M_BE_2 Keskmise suurusega komponent, tüüp 2 (vt tabel 3.5 - 1
lk 148)
Tüüp 30 Komponendikaamera, tüüp 30
Tüüp 33 Statsionaarne komponendikaamera, tüüp 33
1 ... 8 Võetud komponentide järjekord
1 ... 12 Võetud komponentide järjekord
3
CPP-tööpea naabruses asuvad segmendid ei saa tüüp M_BE_2 komponente haarata, kui kesk-
mise suurusega komponendi tüüp 2 (M_BE_2) diagonaal on pikem kui 39,8 mm.
Tüüp 30 Tüüp 30
Tüüp 33 Tüüp 33
K_BE
M_BE_2
M_BE_1
K_BE
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.5 Ladumispea Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
152
3.5.6.8 MultiStar piiratud rotatsiooniga laiendatud Pick&Place-režiimis
Selles režiimis on MultiStar võimeline laduma kogu komponendisortimenti alates 01005 kuni
50 x 40 mm. Suured komponendid haaratakse viimastena, tsentreeritakse optiliselt ja paigalda-
takse esimeste komponentidena.
3

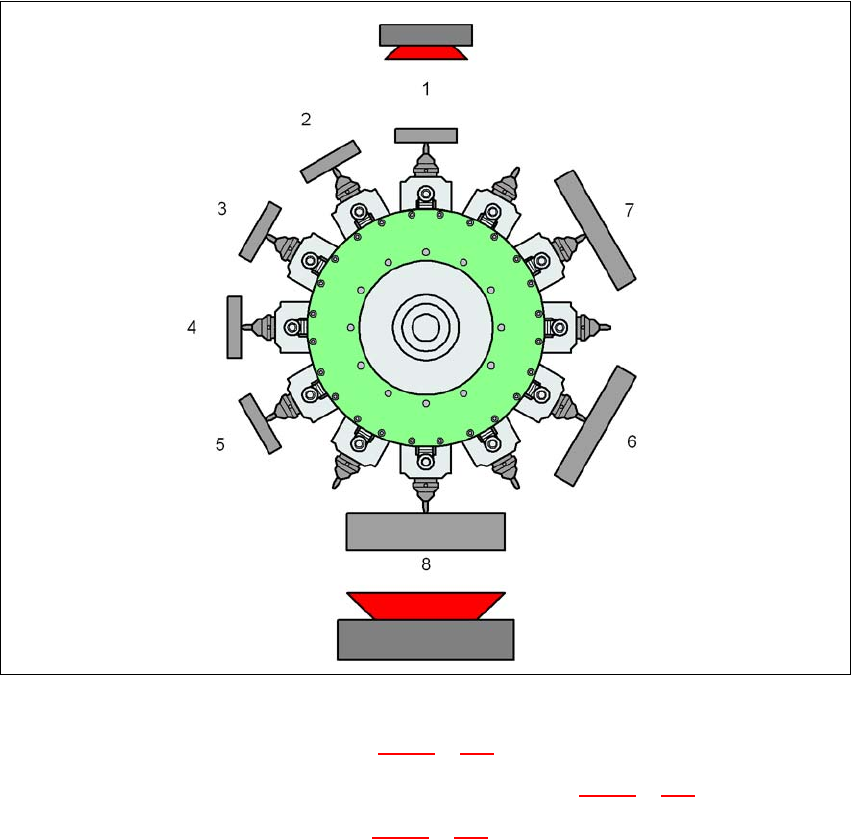

Jn 3.5 - 12 MultiStar - segarežiim
K_BE Väike komponent (vt tabel 3.5 - 1 lk 148)
M_BE_2 Keskmise suurusega komponent, tüüp 2 (vt tabel 3.5 - 1
lk 148)
G_BE Suur komponent (vt tabel 3.5 - 1
lk 148)
Tüüp 30 Komponendikaamera, tüüp 30
Tüüp 33 Statsionaarne komponendikaamera, tüüp 33
1 ... 8 Võetud komponentide järjekord
3
CPP-tööpea naabruses asuvad segmendid ei saa tüüp M_BE_2 ja G_BE komponente haarata,
kui nende komponentide diagonaalid on pikemad kui 39,8 mm.
Tüüp 30
K_BE
G_BE
Tüüp 33
M_BE_2
