3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria 3.6 Portaalisüsteem Alates tarkvara versioonist 706.1 SP1 Versioon 10/2014 158 3.6.2 Portaalide asukohad masina l SIPLACE X4 S / X4 S micron 3 Jn 3.6 - 2 Porta…
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.6 Portaalisüsteem
157
3.6 Portaalisüsteem
3.6.1 Portaalide asukohad masinal SIPLACE X4i S / X4i S micron
3

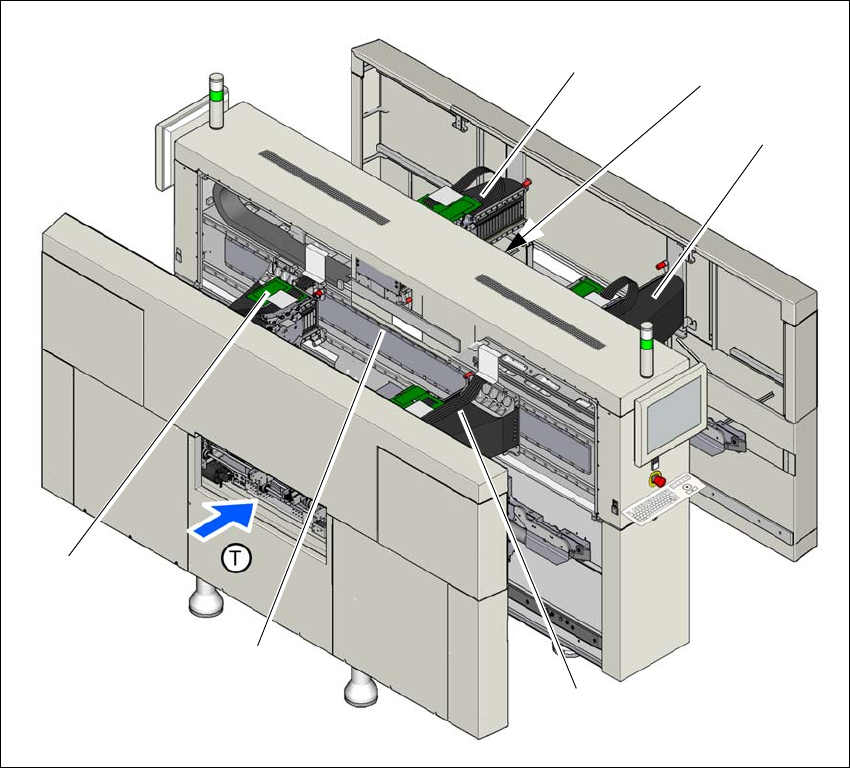

Jn 3.6 - 1 Portaalide asukohad - SIPLACE X4i S / X4i S micron
(1) Y-telg, portaal 1 ja portaal 4
(2) X-telg, portaal 1
(3) X-telg, portaal 2
(4) Y-telg, portaal 3 ja portaal 4 (suletud)
(5) X-telg, portaal 3
(6) X-telg, portaal 4
(T) Trükkplaatide liikumissuund
(1)
(3)
(6)
(4)
(2)
(5)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.6 Portaalisüsteem Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
158
3.6.2 Portaalide asukohad masinal SIPLACE X4 S / X4 S micron
3

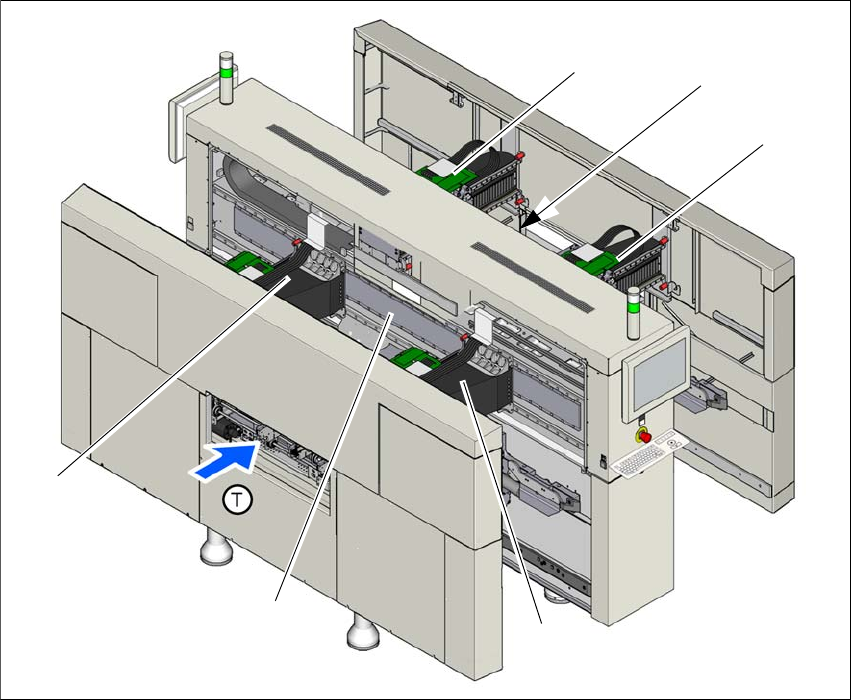

Jn 3.6 - 2 Portaalide asukohad masinal SIPLACE X4 S / X4 S micron
(1) Y-telg, portaal 1 ja portaal 4
(2) X-telg, portaal 1
(3) X-telg, portaal 2
(4) Y-telg, portaal 3 ja portaal 4 (suletud)
(5) X-telg, portaal 3
(6) X-telg, portaal 4
(T) Trükkplaatide liikumissuund
(1)
(3)
(6)
(4)
(2)
(5)
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.6 Portaalisüsteem
159
3.6.3 Portaalide asukohad masinal SIPLACE X3 S
3

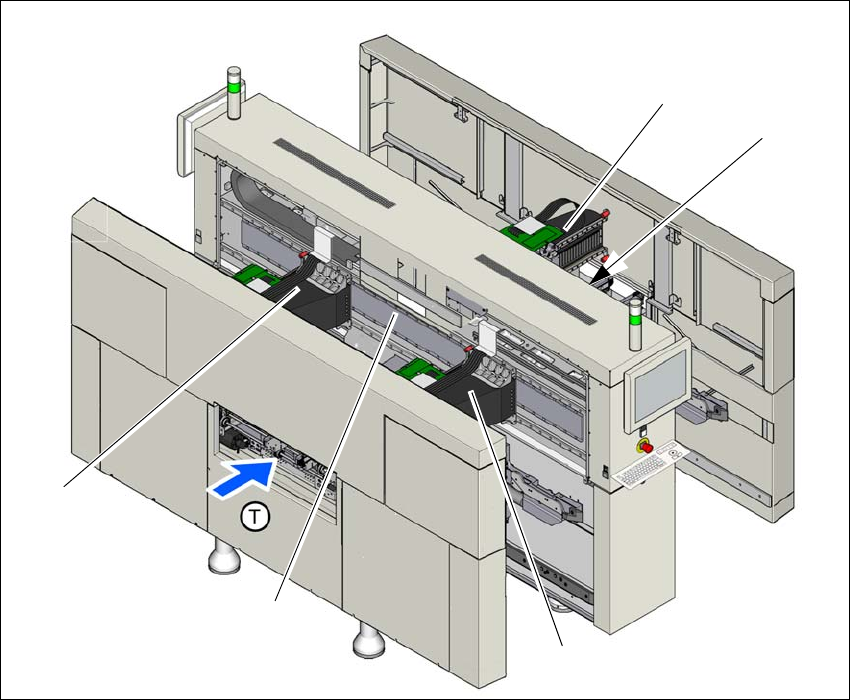

Jn 3.6 - 3 Portaalide asukohad - SIPLACE X3 S
(1) Y-telg, portaal 1 ja portaal 4
(2) X-telg, portaal 1
(3) X-telg, portaal 3 (kaetud)
(4) X-telg, portaal 3
(5) X-telg, portaal 4
(T) Trükkplaatide liikumissuund
(1)
(5)
(3)
(2)
(4)
