Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.7 PCB konveiersüsteem 167 3.7.3 Painduva trükkplaatid e kaksikkonveieri ülesehitus Paindlikul kaksikkon…
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.7 PCB konveiersüsteem Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
166
3.7.2 PCB üksikkonveieri konstruktsioon
Kaksikkonveieri liikumatu külje võib paigutada nii paremale kui ka vasakule. Fikseeritud külje
asendit saab seadistada vastavalt tehnilistele andmetele.
3

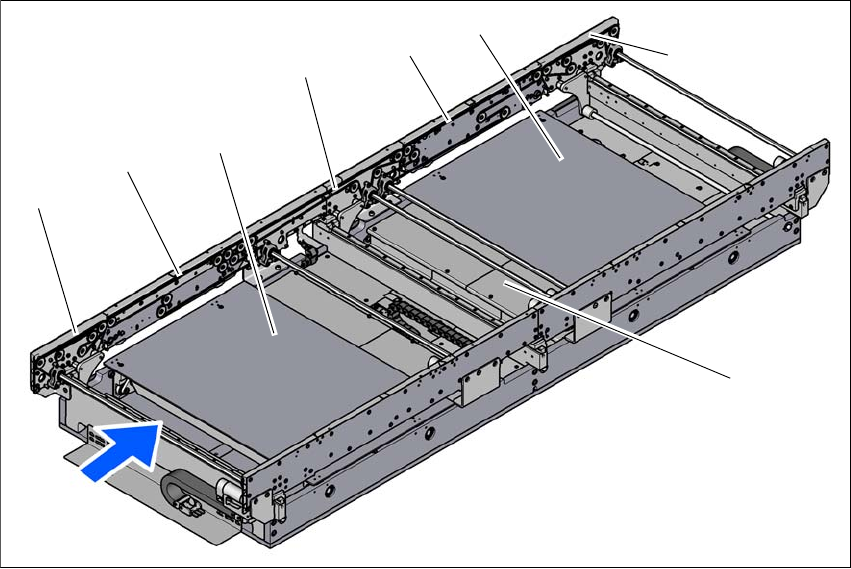

Jn 3.7 - 1 PCB üksikkonveieri konstruktsioon
(1) Sisendkonveier
(2) Konveierirada 1
(3) Tõstelaud 1
(4) Vahekonveier
(5) Konveierirada 2
(6) Tõstelaud 2
(7) Väljundkonveier
(8) Konveieri juhtsüsteem (katte all)
(4)
(1)
(2)
(3)
(5)
(6)
(8)
(7)
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.7 PCB konveiersüsteem
167
3.7.3 Painduva trükkplaatide kaksikkonveieri ülesehitus
Paindlikul kaksikkonveieril on kaks rada, mis on üksteisest elektriliselt ja mehhaaniliselt sõltuma-
tud. Fikseeritud konveier on standardiga parempoole. Kaksikkonveierite puhul võib asuda kon-
veieri liikumatu külg nii paremal kui ka vasakul. Fikseeritud külje asendit saab seadistada
vastavalt tehnilistele andmetele. Trükkplaatide kaksikkonveierit saab olevalt vajaduselt kasutada
kas üksik- või kaksikkonveierina.
3

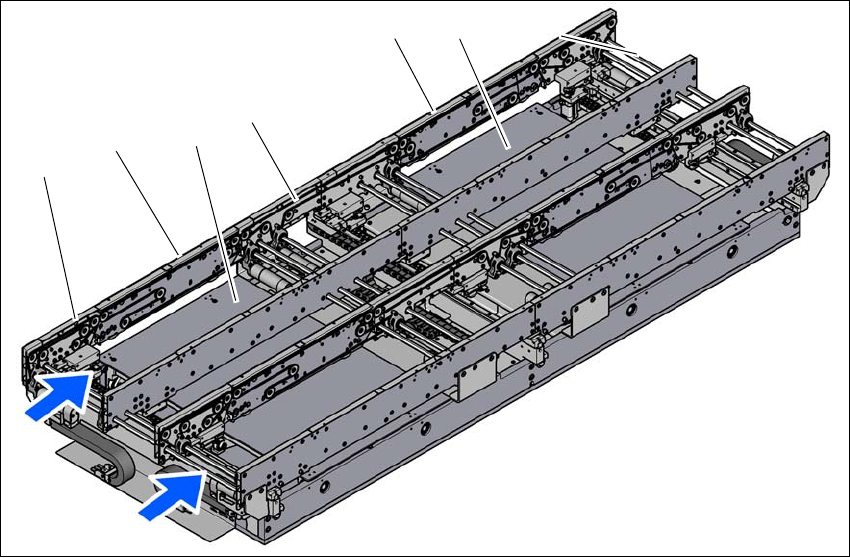

Jn 3.7 - 2 Trükkplaatide kaksikkonveieri ülesehitus
(1) Sisendkonveier
(2) Konveierirada 1
(3) Tõstelaud 1
(4) Vahekonveier
(5) Konveierirada 2
(6) Tõstelaud 2
(7) Väljundkonveier
T1 Konveieri rada 1
T2 Konveieri rada 2
(7)
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
(6)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.7 PCB konveiersüsteem Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
168
3.7.3.1 Paindlik PCB kaksikkonveier - rajad ja tüübid
Parempoolne konveierirada (transportimise suunas vaadates) nimetatakse "konveier 1", vasak-
poolset konveierirada nimetatakse "konveier 2" (vt jn 3.7 - 4
, lk 169 ).
3.7.3.2 Trükkplaatide kaksikkonveier üksikkonveieri režiimis
Kaksikkonveierit on võimalik konfigureerida onlainis nii, et see töötaks üksikkonveierina. Üks kon-
veierirada liigutatakse seejuures täielikult kokku ja desaktiveeritakse (vt jn 3.7 - 3
). Nii saab kon-
veieriraja laiust suurendada kuni 510 mm-ni.
3

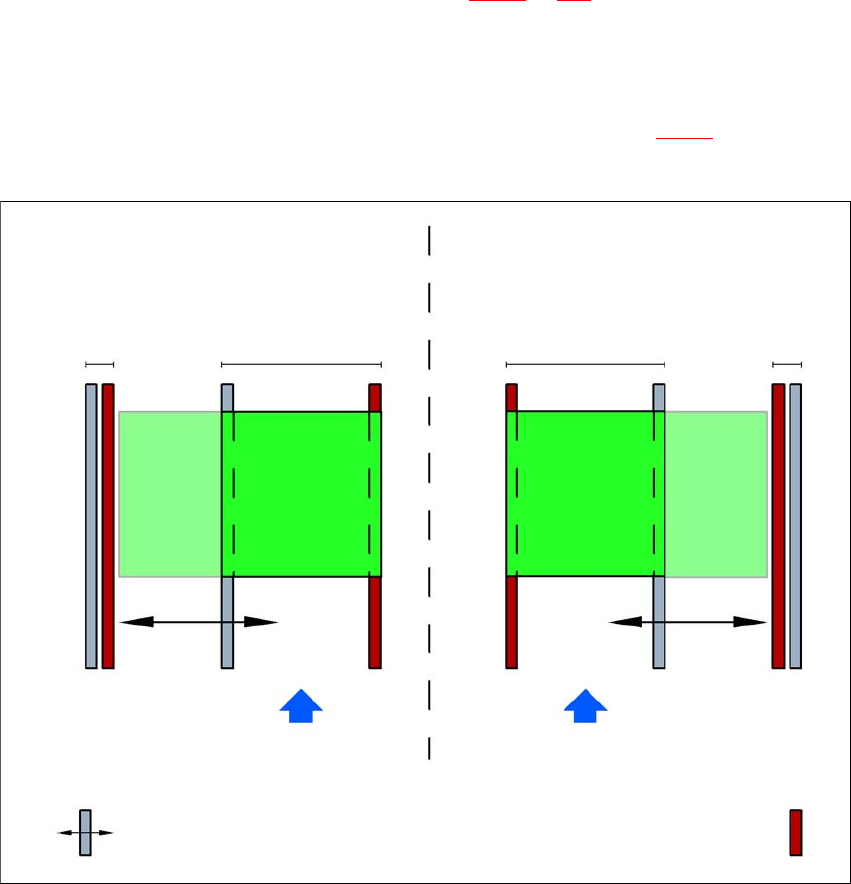

Jn 3.7 - 3 Paindlik kaksikkonveier ühe konveieri režiimis
Kaksikkonveier konveieri 2 laiendatud rajaga
(konveieri statsionaarne külgsein asub vasakul)
Konveierirada 2 on
desaktiveeritud
Konveierirada 1 Konveierirada 2 Konveierirada 1 on
desaktiveeritud
Trükkplaatide liikumis-
suund
Trükkplaatide liikumissuund
Konveieri statsionaarne külgsein
Kaksikkonveier konveieri 1 laiendatud rajaga
(konveieri statsionaarne külgsein asub paremal)
Konveieri liikuv külgsein
