3.7.3 Painduva trükkplaatide kaksikkonveieri ülesehitus
Paindlikul kaksikkonveieril on kaks rada, mis on üksteisest elektriliselt ja mehhaaniliselt sõltuma-
tud. Fikseeritud konveier on standardiga parempoole. Kaksikkonveierite puhul võib asuda kon-
veieri liikumatu külg nii paremal kui ka vasakul. Fikseeritud külje asendit saab seadistada
vastavalt tehnilistele andmetele. Trükkplaatide kaksikkonveierit saab olevalt vajaduselt kasutada
kas üksik- või kaksikkonveierina.
3
Jn 3.7 - 2 Trükkplaatide kaksikkonveieri ülesehitus
(1) Sisendkonveier
(2) Konveierirada 1
(3) Tõstelaud 1
(4) Vahekonveier
(5) Konveierirada 2
(6) Tõstelaud 2
(7) Väljundkonveier
T1 Konveieri rada 1
T2 Konveieri rada 2
(7)
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
(6)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.7 PCB konveiersüsteem Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
168
3.7.3.1 Paindlik PCB kaksikkonveier - rajad ja tüübid
Parempoolne konveierirada (transportimise suunas vaadates) nimetatakse "konveier 1", vasak-
poolset konveierirada nimetatakse "konveier 2" (vt jn 3.7 - 4
, lk 169 ).
3.7.3.2 Trükkplaatide kaksikkonveier üksikkonveieri režiimis
Kaksikkonveierit on võimalik konfigureerida onlainis nii, et see töötaks üksikkonveierina. Üks kon-
veierirada liigutatakse seejuures täielikult kokku ja desaktiveeritakse (vt jn 3.7 - 3
). Nii saab kon-
veieriraja laiust suurendada kuni 510 mm-ni.
3
Jn 3.7 - 3 Paindlik kaksikkonveier ühe konveieri režiimis
Kaksikkonveier konveieri 2 laiendatud rajaga
(konveieri statsionaarne külgsein asub vasakul)
Konveierirada 2 on
desaktiveeritud
Konveierirada 1 Konveierirada 2 Konveierirada 1 on
desaktiveeritud
Trükkplaatide liikumis-
suund
Trükkplaatide liikumissuund
Konveieri statsionaarne külgsein
Kaksikkonveier konveieri 1 laiendatud rajaga
(konveieri statsionaarne külgsein asub paremal)
Konveieri liikuv külgsein
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.7 PCB konveiersüsteem
169
3.7.3.3 Asünkroonne transpordirežiim
Asünkroonses režiimis on töötluses ainult üks transpordirajal asuv trükkplaat. Samal ajal liigub tei-
sel rajal olev trükkplaat ladumistsooni. Sellega väheneb ühe trükkplaadi summaarne transpordi-
aeg ning süsteemi tootlikkus kasvab märkimisväärselt - seda eriti lühikese tsükliajaga
trükkplaatide korral. Kui masin on tellimisandmetega (partii, seadistus) varustatud, siis transpor-
ditakse ladumisrežiimi iga ajahetke vältel sööturlintidel ootavaid trükkplaate vastavale töötluslin-
dile (vaba töötluslindi korral). Ladumine algab kohe, kui plaat on transporditud töötlemisalasse.
Trükkplaate töödeldakse üksteise järel.
Ladumise katkestamisel blokeeritakse konveieriliidese kasutamine, kuid töötluslintidel asuvate
trükkplaatide töötlemine viiakse lõpule.
Konveieriliidese desaktiveerimine või aktiveerimine rakendub mõlema transpordiraja jaoks sama-
aegselt.
3

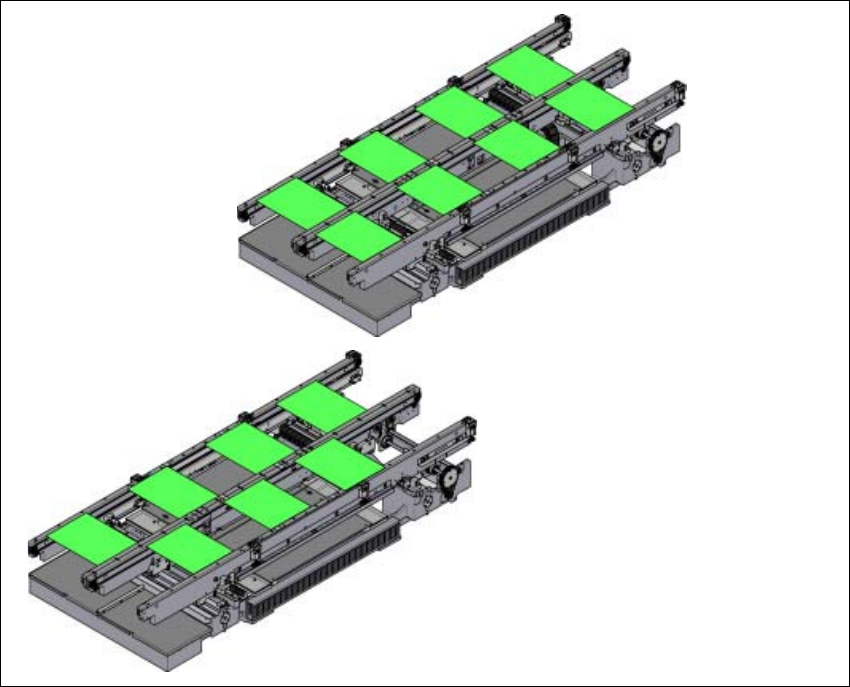

Jn 3.7 - 4 Transpordirežiimid
Sünkroonne transpordirežiim
Asünkroonne transpordirežiim
