Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.7 PCB konveiersüsteem 171 3.7.5 T rükkplaadi kaardumise määratlus 3.7.5.1 T rükkplaatide kaadumine konv…
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.7 PCB konveiersüsteem Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
170
3.7.3.4 Sünkroonne transpordirežiim
Sünkroonses režiimis transporditakse kaks ühesuurust trükkplaati ladumisasendisse samaaeg-
selt. Neid käideldakse üldpaneelina. Tunduvalt erinevalt varustatavaid tooteid kasutades võimal-
dab üldine optimeerimine suurendada tootlikkust mõlema plaadi kogu sisu puhul.
Trükkplaadi transportimiseks kuluv aeg lüheneb, sest alati transporditakse kahte trükkplaati kor-
raga. See tagab ka imiotsakute konfiguratsiooni parema koormamise.
Konveieriradadel 1 ja 2 asuvad trükkplaadid liiguvad sünkroonselt (st konveiereid juhitakse sünk-
roonselt, kuid üksteisest sõltumatult). Konveieriradadel 1 ja 2 laotavate komponentide ladumine
tuleb korraldada kahe alampartii kaudu.
Kui ladumisprotseduuri käivitamisel on kaetud ainult üks konveierirada, siis identifitseeritakse
selle konveieriraja üksiklülitus kui "mitte laduda".
Kaksikkonveieri töötamisel sünkroonses režiimis desaktiveeritakse trükkplaadi andmete edas-
tusfunktsioon ‘PCB whispering down the line’. Samuti pole võimalik kasutada funktsiooni "Global
bad fiducial"
3.7.3.5 I-Placement
Lisaks sünkroon- ja asünkroonrežiimile on SIPLACE SX4 jaoks välja töötatud uus ladumiskont-
septsioon: I-ladumine. Selles režiimis töötavad kaks ladumispead paralleelselt ning käitlevad trük-
kplaate üksteisest täiesti sõltumatult. See võimaldab tootlikkust suurendada.
3.7.4 Juhtimine ja laiuseseadistus
3.7.4.1 Juhtimine menüü Single Functions (Üksikkonveieri funktsioonid) abil
Infot trükkplaadikonveieri juhtimise ja menüü Single Functions (Üksikkonveieri funktsioonid) kohta
leiate onlain-abist.
3.7.4.2 Automaatne laiuseseadistus
Käsu vastuvõtmisel seatakse konveierilindid soovitud laiusele. Kaksikkonveieri puhul on võimalik
kasutada erinevaid laiusi.
Konveieriradade laiuse muutmise üksikasju vt onlain-abist.
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014 3.7 PCB konveiersüsteem
171
3.7.5 Trükkplaadi kaardumise määratlus
3.7.5.1 Trükkplaatide kaadumine konveieril

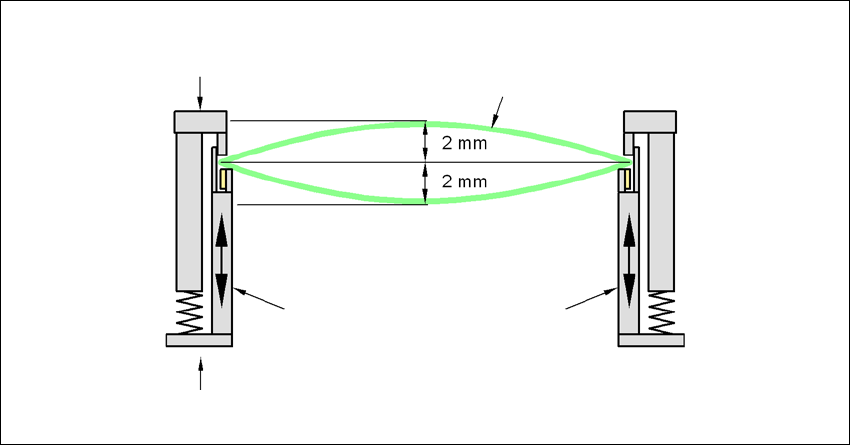

Trükkplaadi kaardumine liikumisega ristsuunas maks. 1 % trükkplaadi diagonaali pikkusest, aga
mitte üle 2 mm
3
Püsivalt kinnitatud serv
Liikuv kinnitusseade
Trükkplaat
Konveieri külgsein
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.7 PCB konveiersüsteem Alates tarkvaraversioonist 706.1 SP1 Versioon 10/2014
172

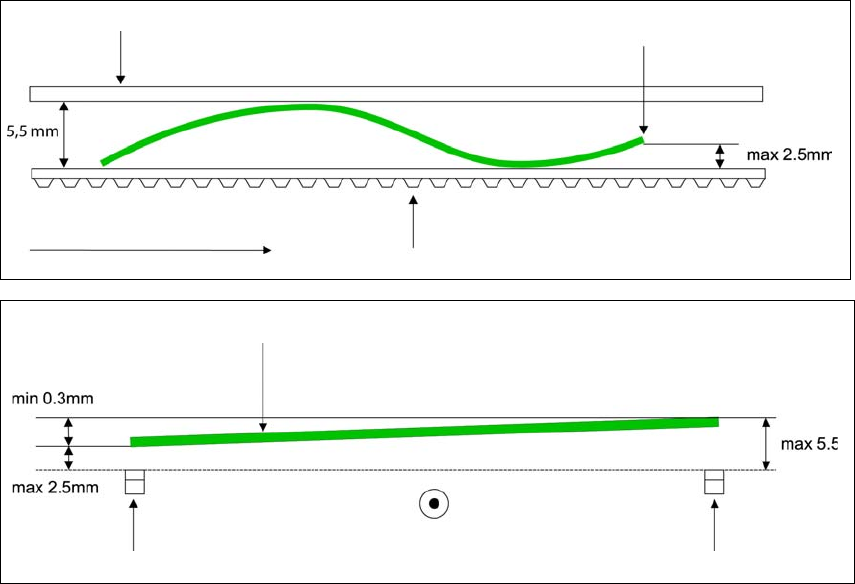

Trükkplaadi kaardumine transpordisuunas + trükkplaadi paksus < 5,5 mm. Serva max ülespain-
dumine 2,5 mm
3
3
Püsivalt kinnitatud serv
Konveieri lint
Trükkplaatide liikumissuund
Esimese plaadi serv
Esimese plaadi serv
Vasak konveierilint
Parem konveierilint
Trükkplaatide liikumissuund
